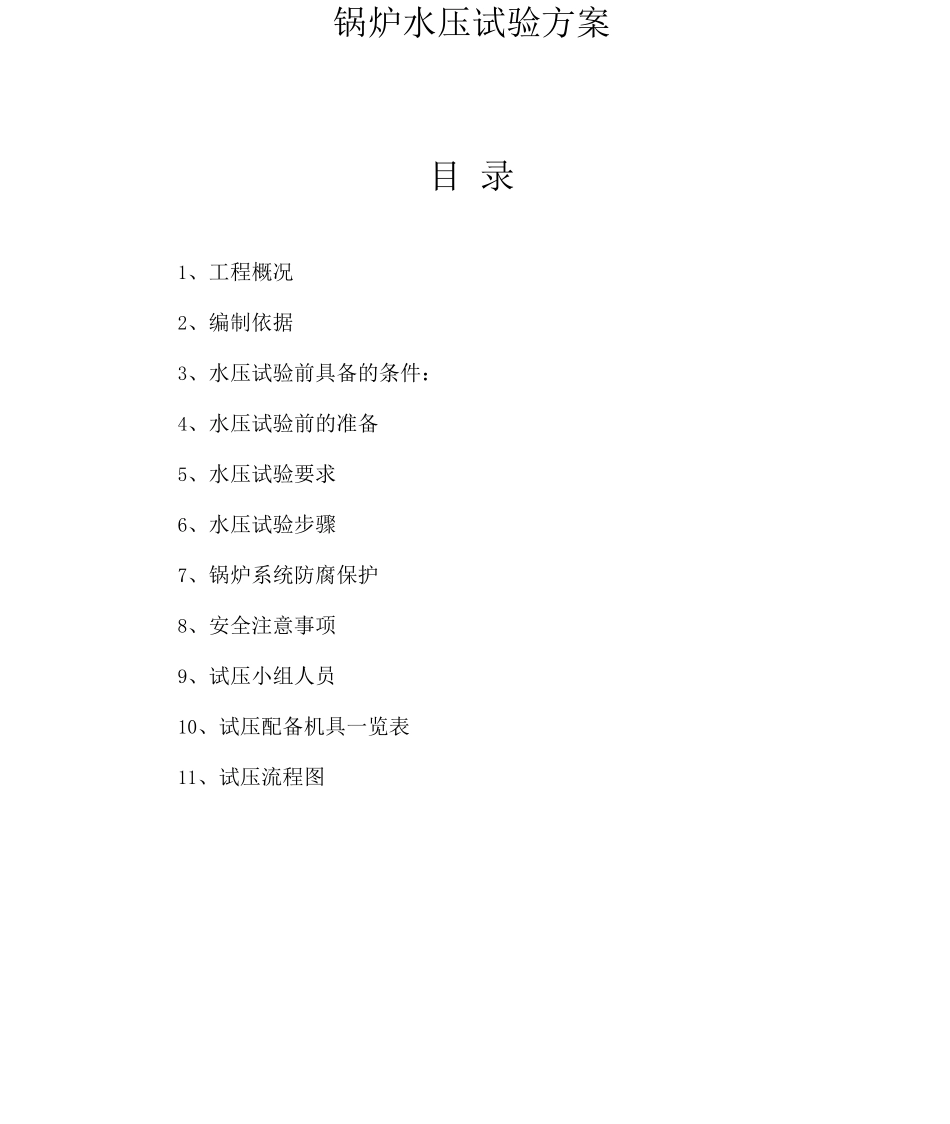

锅炉水压试验方案

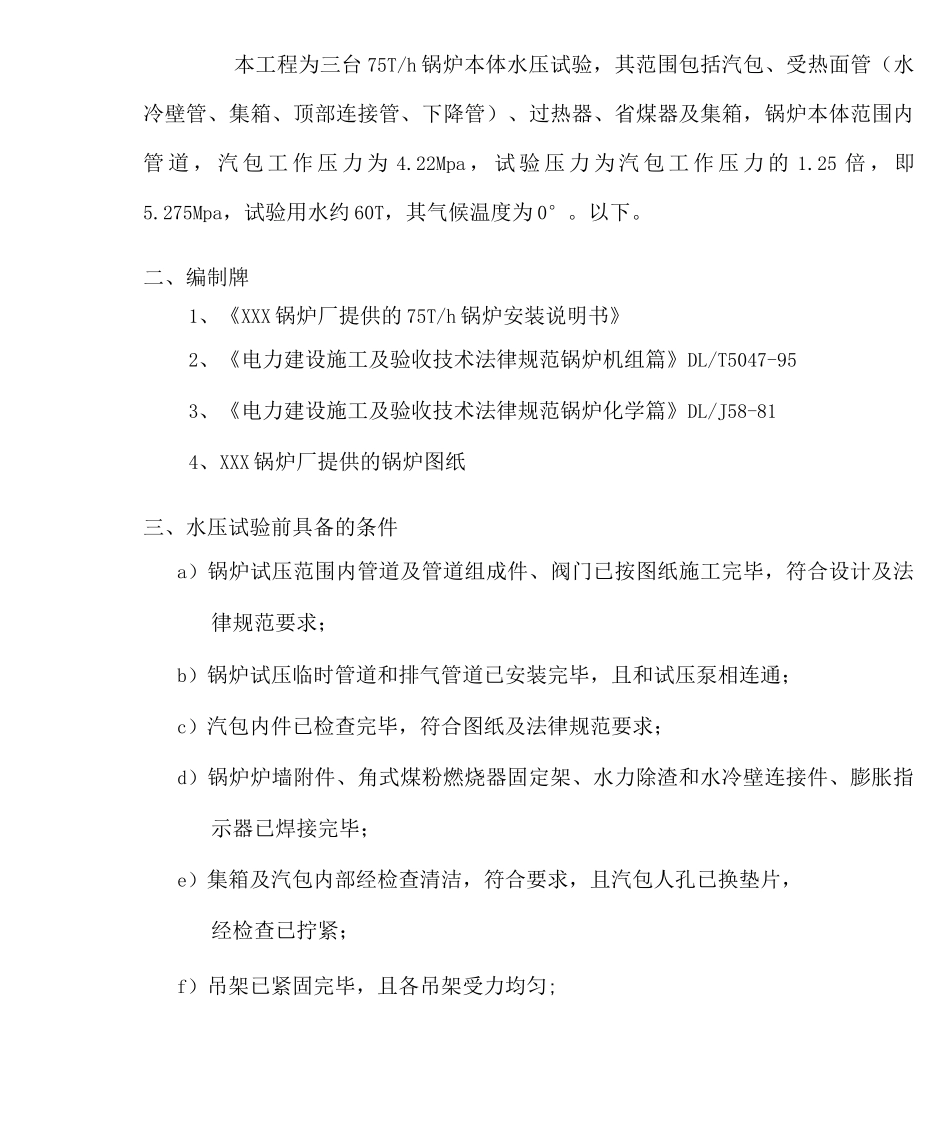

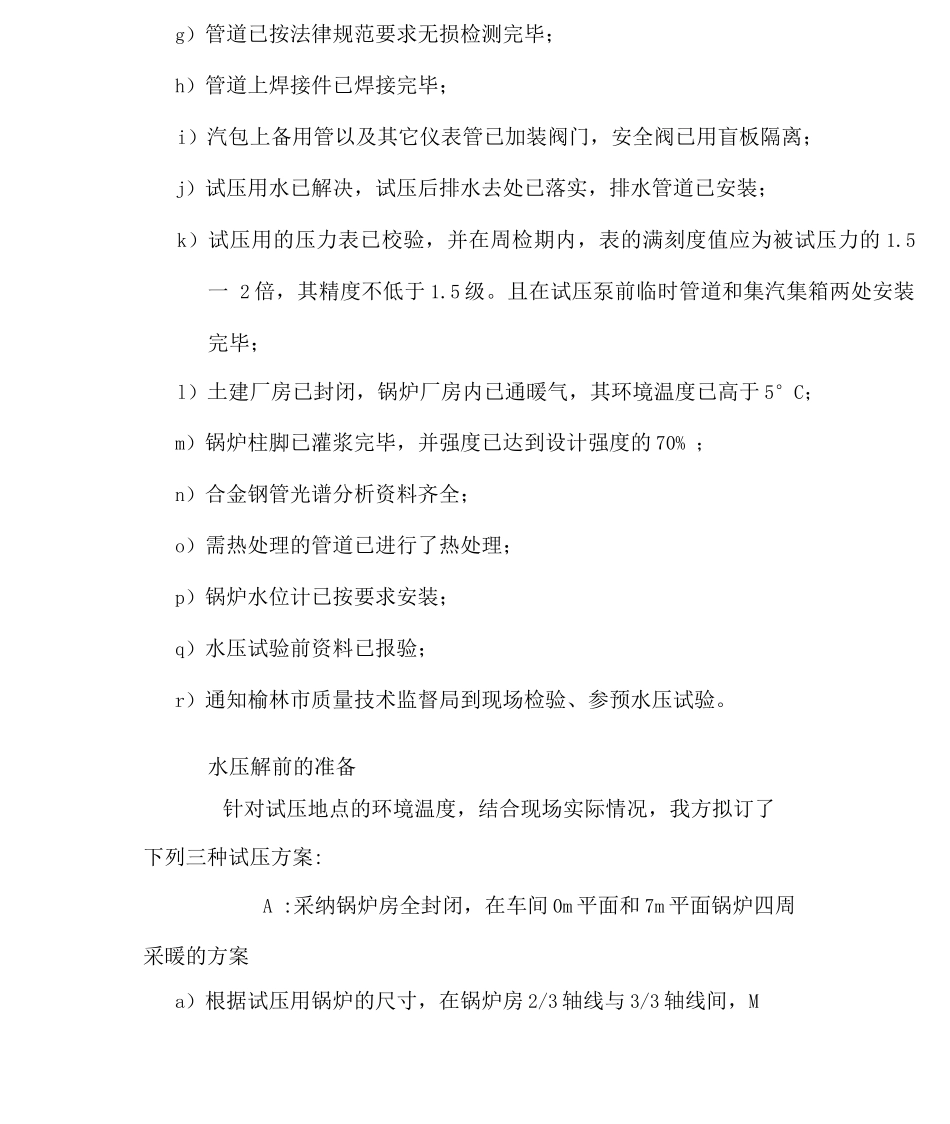

锅炉水压试验方案目 录1、工程概况2、编制依据3、水压试验前具备的条件：4、水压试验前的准备5、水压试验要求6、水压试验步骤7、锅炉系统防腐保护8、安全注意事项9、试压小组人员10、试压配备机具一览表11、试压流程图本工程为三台 75T/h 锅炉本体水压试验，其范围包括汽包、受热面管（水冷壁管、集箱、顶部连接管、下降管）、过热器、省煤器及集箱，锅炉本体范围内管 道 ， 汽 包 工 作 压 力 为 4.22Mpa ， 试 验 压 力 为 汽 包 工 作 压 力 的 1.25 倍 ， 即5.275Mpa，试验用水约 60T，其气候温度为 0°。以下。二、编制牌1、《XXX 锅炉厂提供的 75T/h 锅炉安装说明书》2、《电力建设施工及验收技术法律规范锅炉机组篇》DL/T5047-953、《电力建设施工及验收技术法律规范锅炉化学篇》DL/J58-814、XXX 锅炉厂提供的锅炉图纸三、水压试验前具备的条件a）锅炉试压范围内管道及管道组成件、阀门已按图纸施工完毕，符合设计及法律规范要求；b）锅炉试压临时管道和排气管道已安装完毕，且和试压泵相连通；c）汽包内件已检查完毕，符合图纸及法律规范要求；d）锅炉炉墙附件、角式煤粉燃烧器固定架、水力除渣和水冷壁连接件、膨胀指示器已焊接完毕；e）集箱及汽包内部经检查清洁，符合要求，且汽包人孔已换垫片，经检查已拧紧；f）吊架已紧固完毕，且各吊架受力均匀;g）管道已按法律规范要求无损检测完毕；h）管道上焊接件已焊接完毕；i）汽包上备用管以及其它仪表管已加装阀门，安全阀已用盲板隔离；j）试压用水已解决，试压后排水去处已落实，排水管道已安装；k）试压用的压力表已校验，并在周检期内，表的满刻度值应为被试压力的 1.5一 2 倍，其精度不低于 1.5 级。且在试压泵前临时管道和集汽集箱两处安装完毕；l）土建厂房已封闭，锅炉厂房内已通暖气，其环境温度已高于 5°C；m）锅炉柱脚已灌浆完毕，并强度已达到设计强度的 70% ；n）合金钢管光谱分析资料齐全；o）需热处理的管道已进行了热处理；p）锅炉水位计已按要求安装；q）水压试验前资料已报验；r）通知榆林市质量技术监督局到现场检验、参预水压试验。水压解前的准备针对试压地点的环境温度，结合现场实际情况，我方拟订了下列三种试压方案:A :采纳锅炉房全封闭，在车间 0m 平面和 7m 平面锅炉四周采暖的方案a）根据试压用锅炉的尺寸，在锅炉房 2/3 轴线与 3/3 轴线间，M轴线以东，做一简易锅炉房；（详细制作见附图）；b）根据锅...
