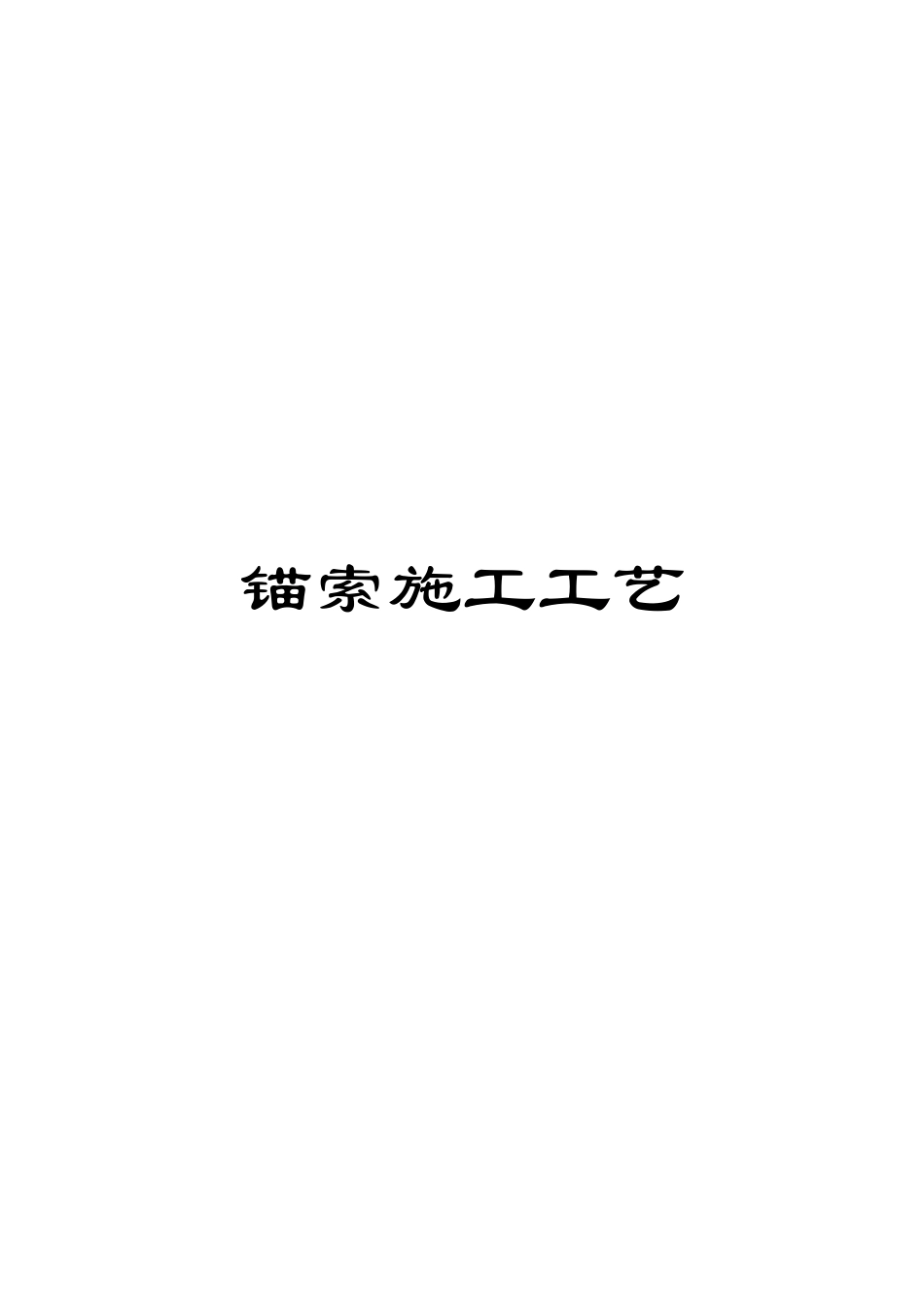

锚索施工工艺VIP专享

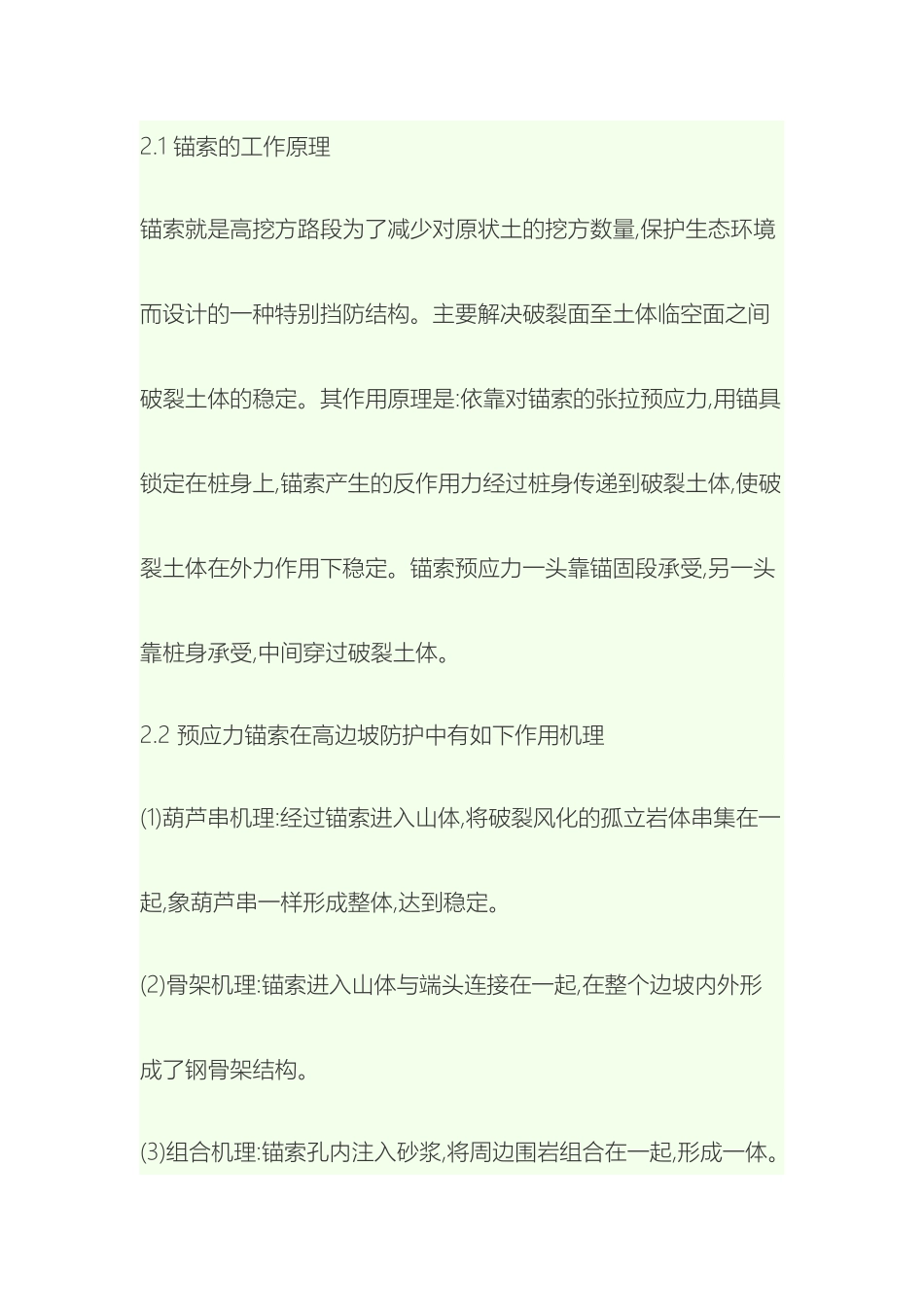

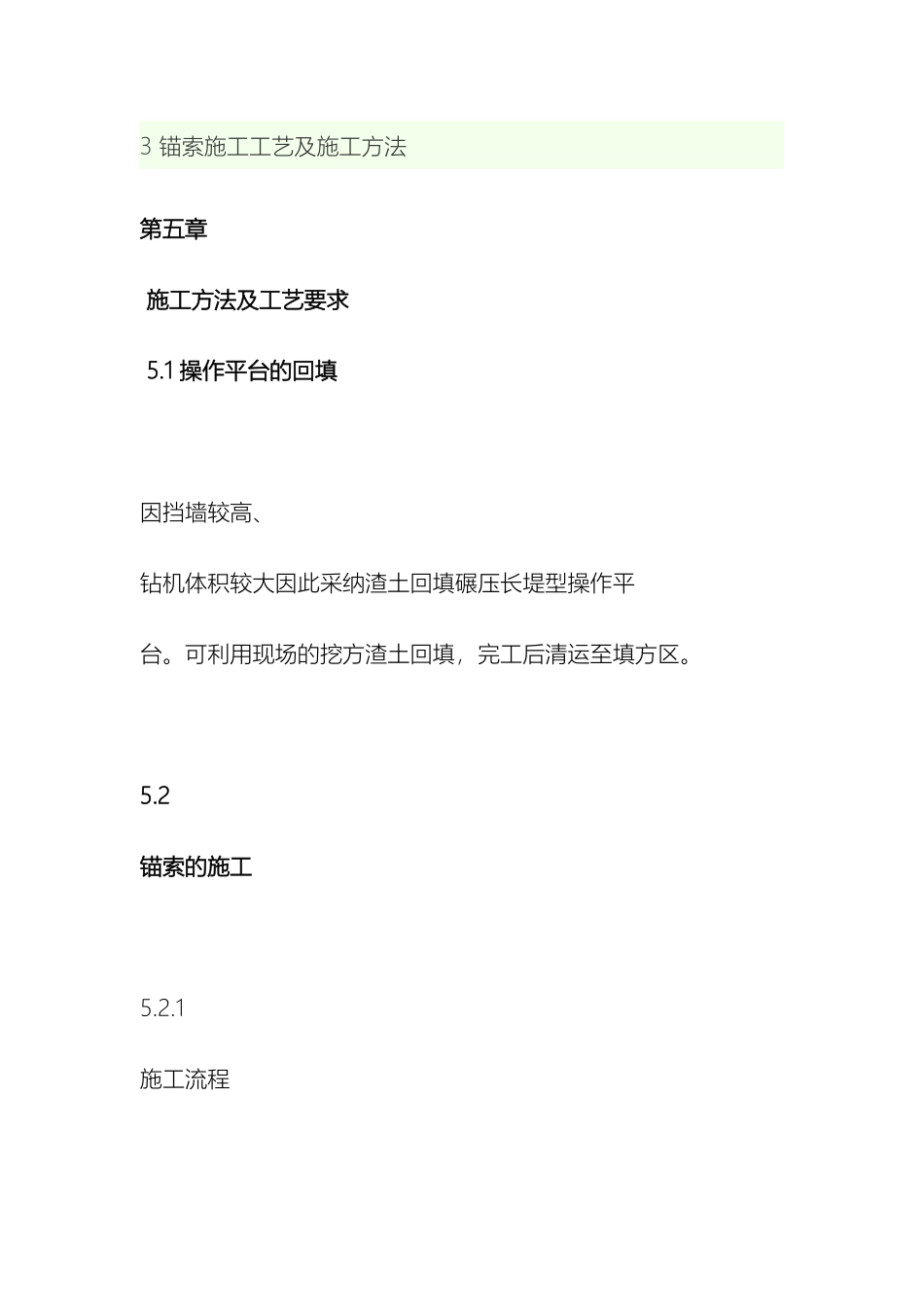

锚索施工工艺2.1 锚索的工作原理锚索就是高挖方路段为了减少对原状土的挖方数量,保护生态环境而设计的一种特别挡防结构。主要解决破裂面至土体临空面之间破裂土体的稳定。其作用原理是:依靠对锚索的张拉预应力,用锚具锁定在桩身上,锚索产生的反作用力经过桩身传递到破裂土体,使破裂土体在外力作用下稳定。锚索预应力一头靠锚固段承受,另一头靠桩身承受,中间穿过破裂土体。2.2 预应力锚索在高边坡防护中有如下作用机理(1)葫芦串机理:经过锚索进入山体,将破裂风化的孤立岩体串集在一起,象葫芦串一样形成整体,达到稳定。(2)骨架机理:锚索进入山体与端头连接在一起,在整个边坡内外形成了钢骨架结构。(3)组合机理:锚索孔内注入砂浆,将周边围岩组合在一起,形成一体。3 锚索施工工艺及施工方法第五章 施工方法及工艺要求 5.1 操作平台的回填 因挡墙较高、钻机体积较大因此采纳渣土回填碾压长堤型操作平台。可利用现场的挖方渣土回填，完工后清运至填方区。 5.2锚索的施工 5.2.1施工流程 施工准备→钻机就位→钻钻杆→校正孔位→调整角度→打开空压机→钻孔（接钻杆）→钻到设计深度→冲洗→制作、安装锚索→一次注浆→二次高压注浆→养护→安装锚索围檩→焊锚具→张拉锚索→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 5.2.2 施工要点 1、材料 （1）预应力锚索使用的钢绞线符合《SL46-94》的规定，运输中防止磨损，其性能参数必须符合《预应力混凝土用钢绞线》的规定，同时对运达施工场地的每批钢绞线作 100%的外观检查和 10%的抽样拉力试验，抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。（2）预应力锚索的锚具必须有厂家产品合格证书，而且应符合国家关于钢材质量的规定。（3）采纳 425R 普通硅酸盐水泥，水泥质量应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定。过期、变质水泥不得使用。（4）水、砂的质量必须满足《水工混凝土施工法律规范》（SDJ207-82）有关条款的规定。 2、钻孔在操作平台上铺设木楞及模板，作为钻机的安装平台，模板与脚手架间要可靠稳固，模板在脚手架上不得滑动。预应力锚索采纳GY-01 型钻机钻孔，钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制，在锚索部位搭设施工脚手架，按孔位、孔向架设钻机，开孔时力求精确，孔深严格按要求控制：（1）钻孔不得扰动周围地层；（2）锚索水平、垂直方向的孔距偏差不大于 10cm，钻头直径不应小于设计钻孔直径 3mm； （...
