长输管道大开挖带套管穿越XXX省道施工方案

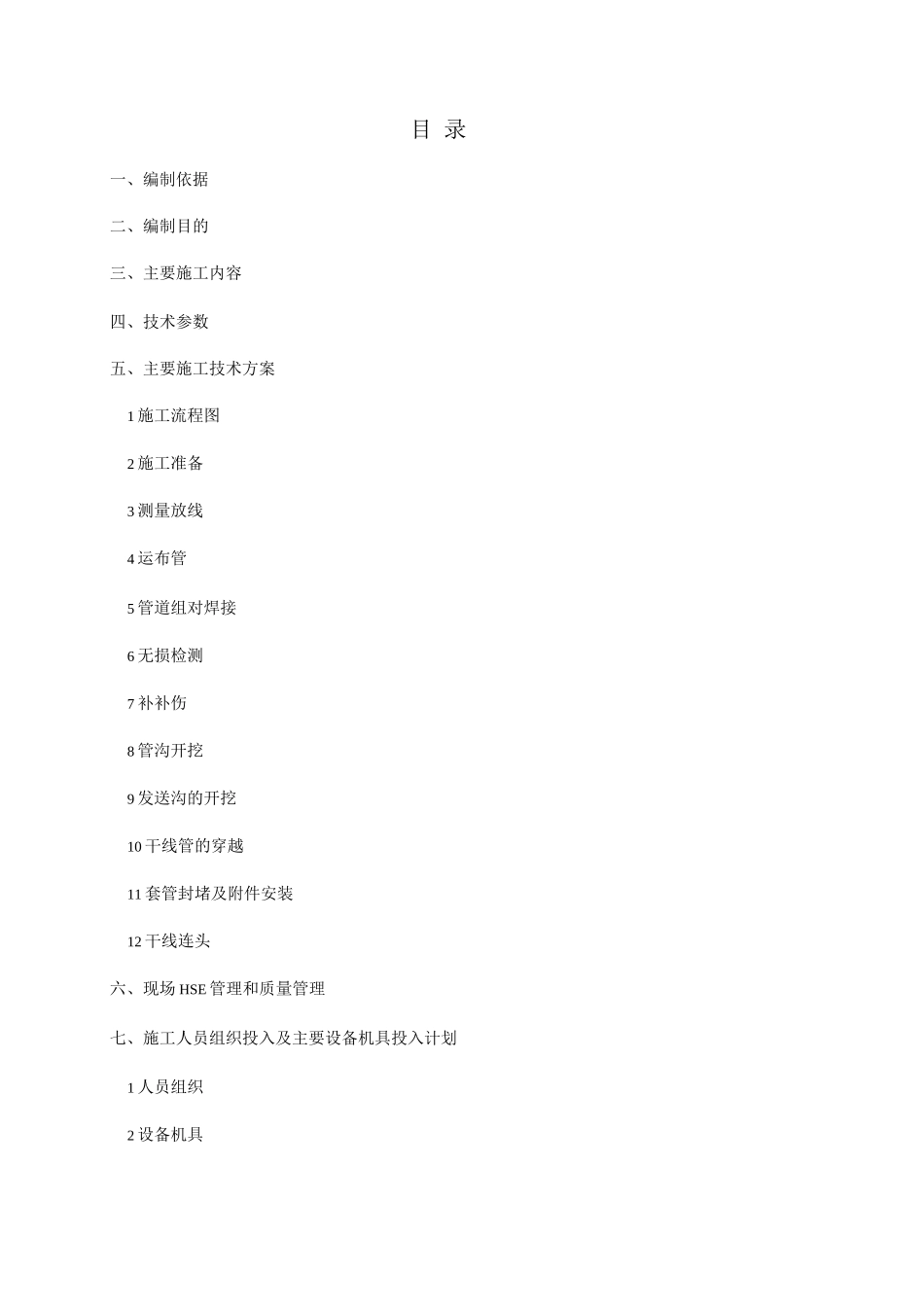

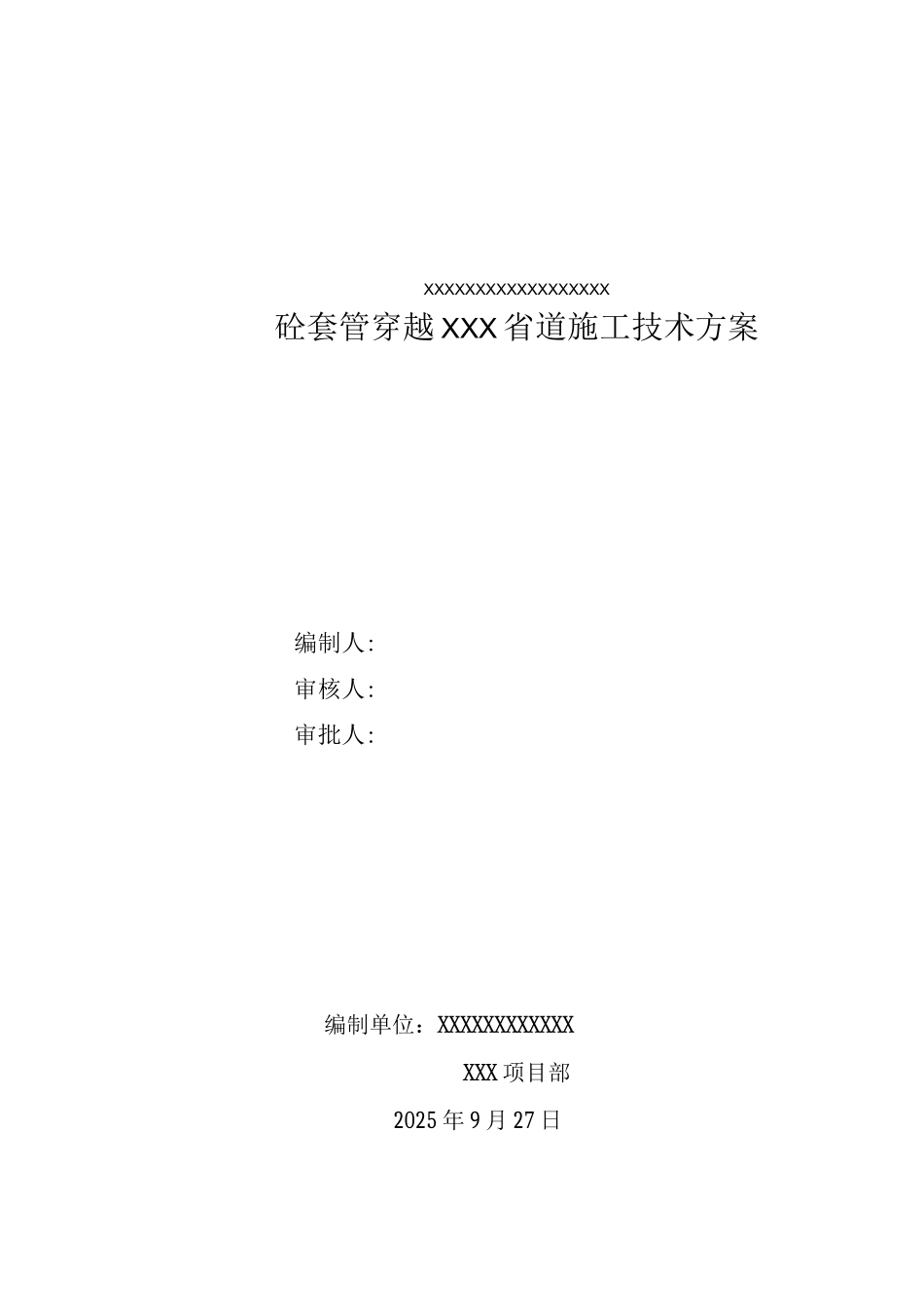

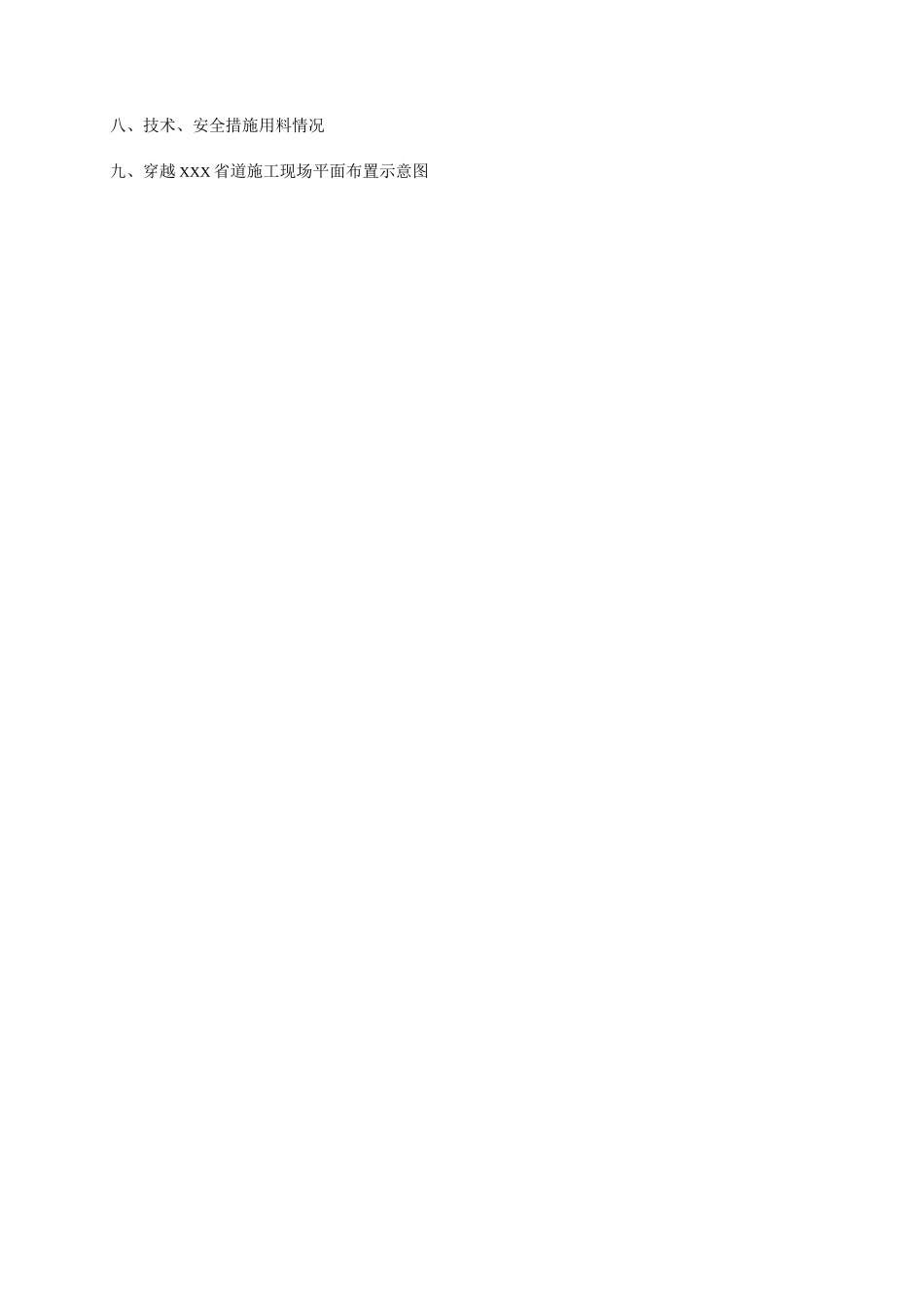

XXXXXXXXXXXXXXXXXX砼套管穿越 XXX 省道施工技术方案编制人:审核人:审批人:编制单位：XXXXXXXXXXXXXXX 项目部2025 年 9 月 27 日目 录一、编制依据二、编制目的三、主要施工内容四、技术参数五、主要施工技术方案1 施工流程图2 施工准备3 测量放线4 运布管5 管道组对焊接6 无损检测7 补补伤8 管沟开挖9 发送沟的开挖10 干线管的穿越11 套管封堵及附件安装12 干线连头六、现场 HSE 管理和质量管理七、施工人员组织投入及主要设备机具投入计划 1 人员组织2 设备机具八、技术、安全措施用料情况 九、穿越 XXX 省道施工现场平面布置示意图XXXXXXXXXXXXXXXXXX砼套管穿越 XXX 省道施工技术方案一、编制依据1.《油气长输管道工程施工及验收法律规范》(GB50369 - 26 )2.《石油天然气建设工程施工质量验收法律规范管道穿跨越工程》(SY4207-27)3.《石油天然气金属管道焊接工艺评定》(SY/T0452-22)4.《钢质管道焊接及验收》(SY/T4103-26)5.《石油和天然气管道穿越工程施工及验收法律规范》(SY/T4079-95)6.《埋地钢质管道聚乙烯防腐层》(GB/T 23257-29)7.XXXXXXXXXXXXXXXXXX 施工图纸8.XXXXXXXXXXXXXXXXXX 公路穿越现场勘察等。二、编制目的为确保 XXXXXXXXXXXXXXXXXX 中鹿门大道开挖施工的顺利进行，结合现场情况，特 编制本方案，以便指导施工和作为结算依据。三、主要施工内容根据设计图纸及现场具体情况，该工程管线穿越位于 XXX8 号桩与 XXX9 号桩及 XXX2 号桩与 XXX3 号桩之间的 XXX 省道两次，实行开挖预埋砼套管穿越方式。四、技术参数XXXXXXXXXXXXXXXXXX 砼套管穿越三级及三级以上公路时砼套管采纳 DRC10 乂 20G in A 砼套管。混凝土套管技术要求《顶进施工法用钢筋混凝土排水管》JC/T 640-1996。套管基本参数要求：接型式为钢承式(G );砼强度：出厂强度＞45Mpa , 设计强度＞50Mpa ;钢筋及骨架：Rbg ＞ 550 Mpa,冷轧带肋钢筋，骨架采纳焊接成型； 外观及原材料：按 JC/T640-1996 执行；外压荷级：n 级；钢承环材料采纳环氧富锌底 漆和环氧沥青漆作防腐处理。接密封材料选用契型遇水膨胀橡胶圈。五、主要施工技术方案1 施工流程图测量放线办理票据设备就位切割路面现场围护套管拉运半边路开挖技术复核下套管及管节间密封半边路回填及恢复交通另半边路围护及开挖发送沟的开挖合格下套管及管节间密封2 施工准备2.1 技术准备：开工前，施工技术人员应认真讨论设计图纸，根据图...
