长输管道大开挖穿越XXX沟渠施工方案2

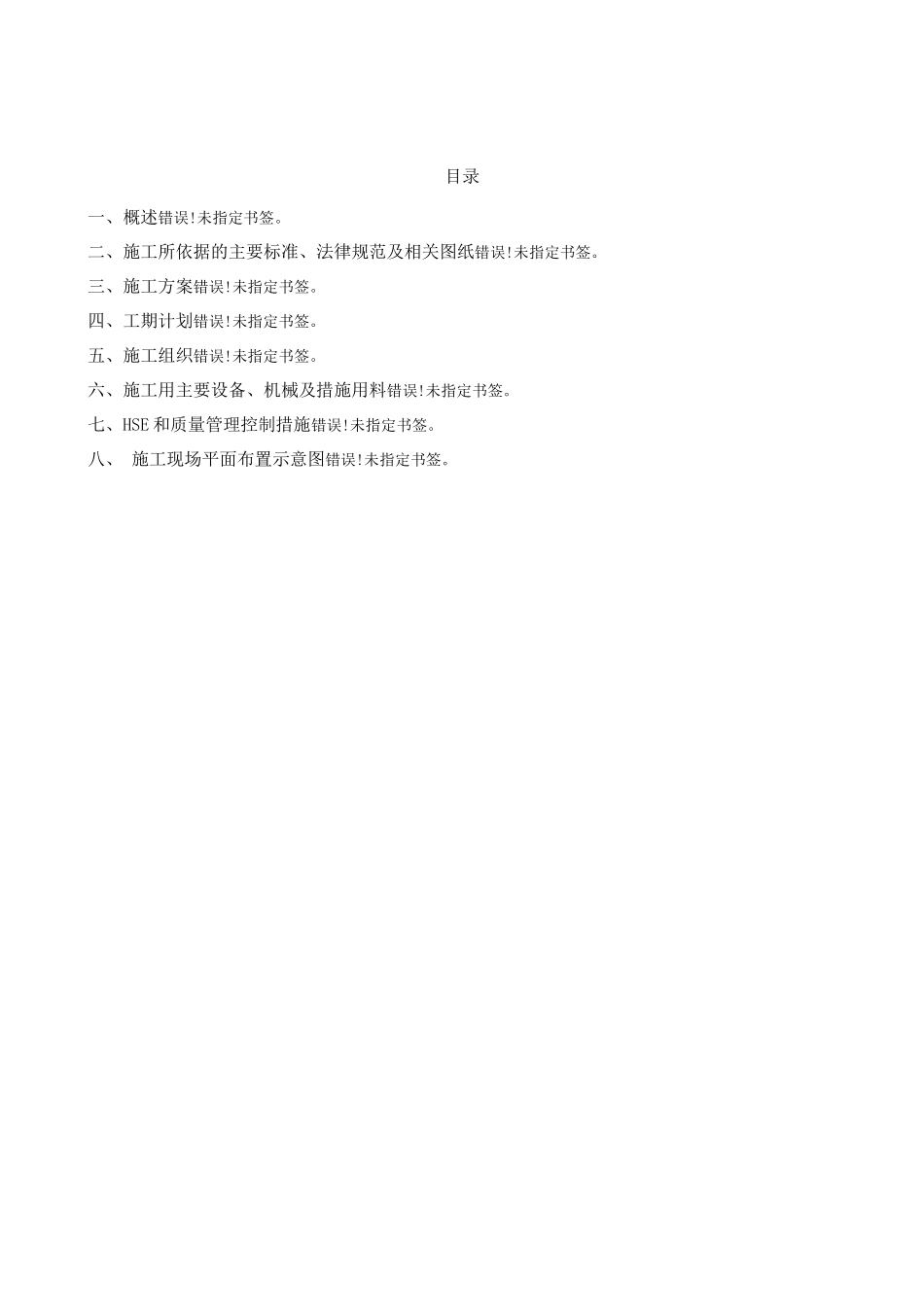

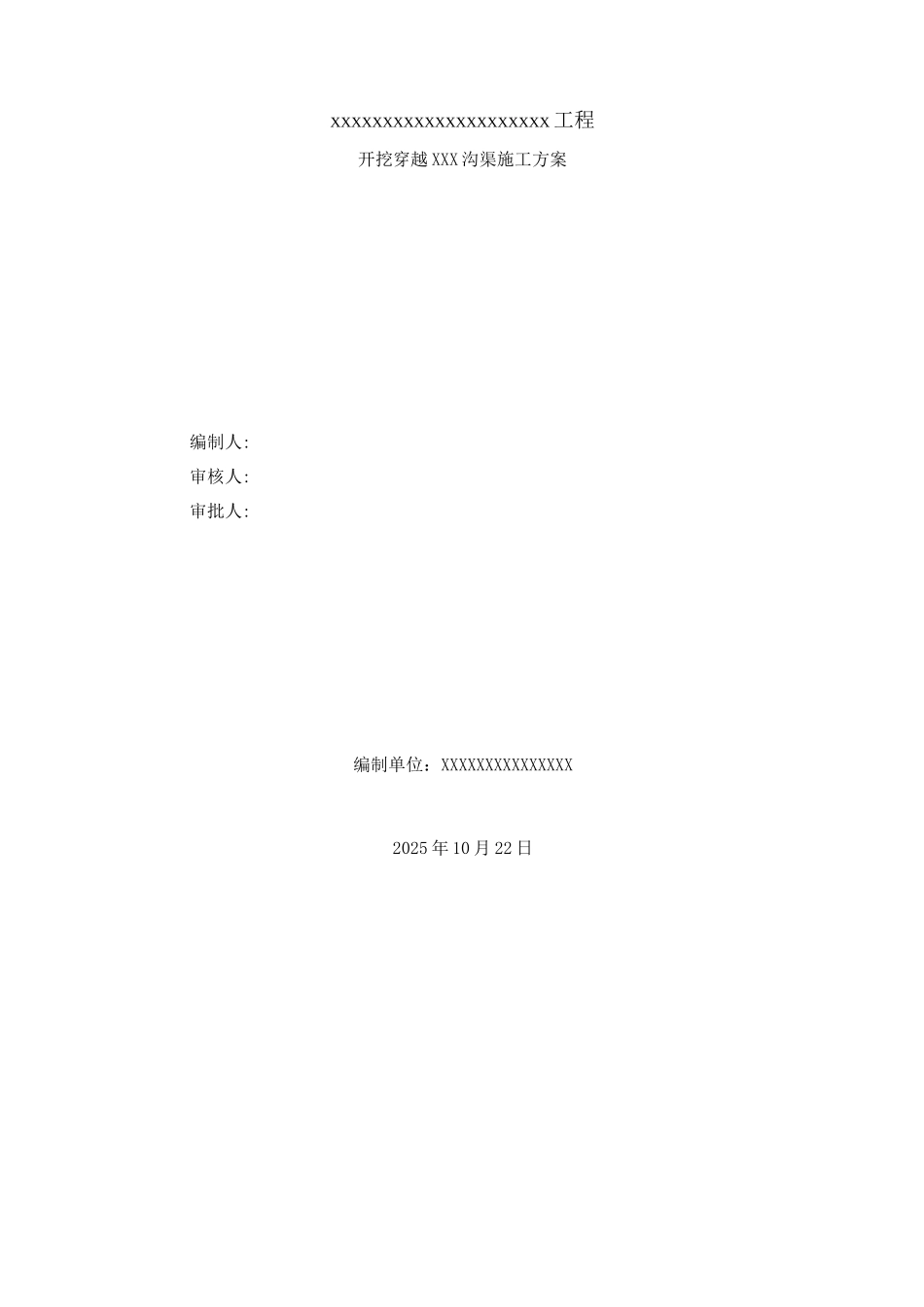

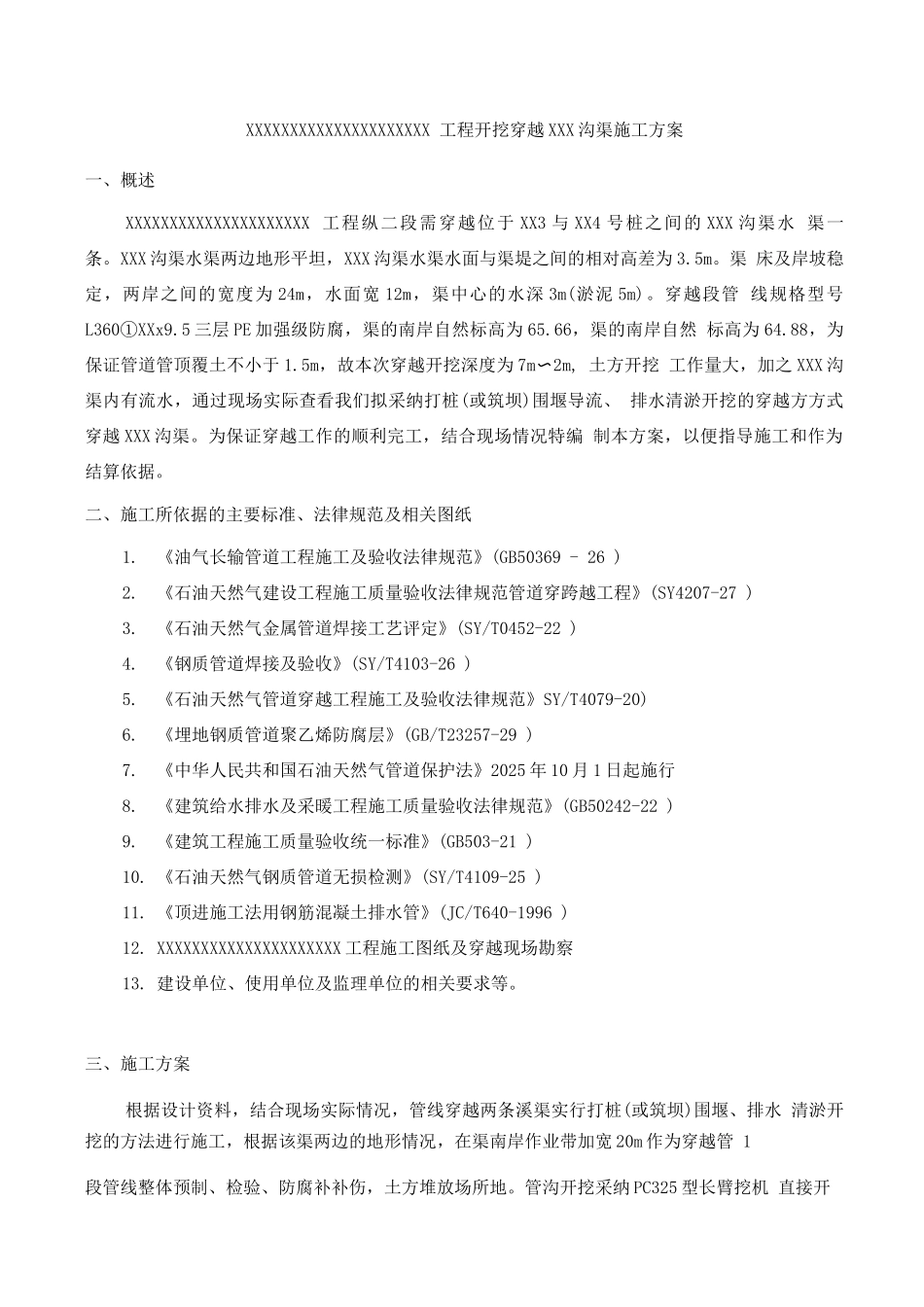

XXXXXXXXXXXXXXXXXXXXX 工程开挖穿越 XXX 沟渠施工方案编制人:审核人:审批人:编制单位：XXXXXXXXXXXXXXX2025 年 10 月 22 日目录一、概述错误!未指定书签。二、施工所依据的主要标准、法律规范及相关图纸错误!未指定书签。三、施工方案错误!未指定书签。四、工期计划错误!未指定书签。五、施工组织错误!未指定书签。六、施工用主要设备、机械及措施用料错误!未指定书签。七、HSE 和质量管理控制措施错误!未指定书签。八、 施工现场平面布置示意图错误!未指定书签。XXXXXXXXXXXXXXXXXXXXX 工程开挖穿越 XXX 沟渠施工方案一、概述XXXXXXXXXXXXXXXXXXXXX 工程纵二段需穿越位于 XX3 与 XX4 号桩之间的 XXX 沟渠水 渠一条。XXX 沟渠水渠两边地形平坦，XXX 沟渠水渠水面与渠堤之间的相对高差为 3.5m。渠 床及岸坡稳定，两岸之间的宽度为 24m，水面宽 12m，渠中心的水深 3m(淤泥 5m)。穿越段管 线规格型号L360①XXx9.5 三层 PE 加强级防腐，渠的南岸自然标高为 65.66，渠的南岸自然 标高为 64.88，为保证管道管顶覆土不小于 1.5m，故本次穿越开挖深度为 7m〜2m, 土方开挖 工作量大，加之 XXX 沟渠内有流水，通过现场实际查看我们拟采纳打桩(或筑坝)围堰导流、 排水清淤开挖的穿越方方式穿越 XXX 沟渠。为保证穿越工作的顺利完工，结合现场情况特编 制本方案，以便指导施工和作为结算依据。二、施工所依据的主要标准、法律规范及相关图纸1.《油气长输管道工程施工及验收法律规范》(GB50369 - 26 )2.《石油天然气建设工程施工质量验收法律规范管道穿跨越工程》(SY4207-27 )3.《石油天然气金属管道焊接工艺评定》(SY/T0452-22 )4.《钢质管道焊接及验收》(SY/T4103-26 )5.《石油天然气管道穿越工程施工及验收法律规范》SY/T4079-20)6.《埋地钢质管道聚乙烯防腐层》(GB/T23257-29 )7.《中华人民共和国石油天然气管道保护法》2025 年 10 月 1 日起施行8.《建筑给水排水及采暖工程施工质量验收法律规范》(GB50242-22 )9.《建筑工程施工质量验收统一标准》(GB503-21 )10. 《石油天然气钢质管道无损检测》(SY/T4109-25 )11. 《顶进施工法用钢筋混凝土排水管》(JC/T640-1996 )12. XXXXXXXXXXXXXXXXXXXXX 工程施工图纸及穿越现场勘察13. 建设单位、使用单位及监理单位的相关要求等。三、施工方案根据设计资料，结合现场实际情况，管线穿越两条溪渠实行打桩(或筑坝)围堰、排水 清淤开挖的方法进...
