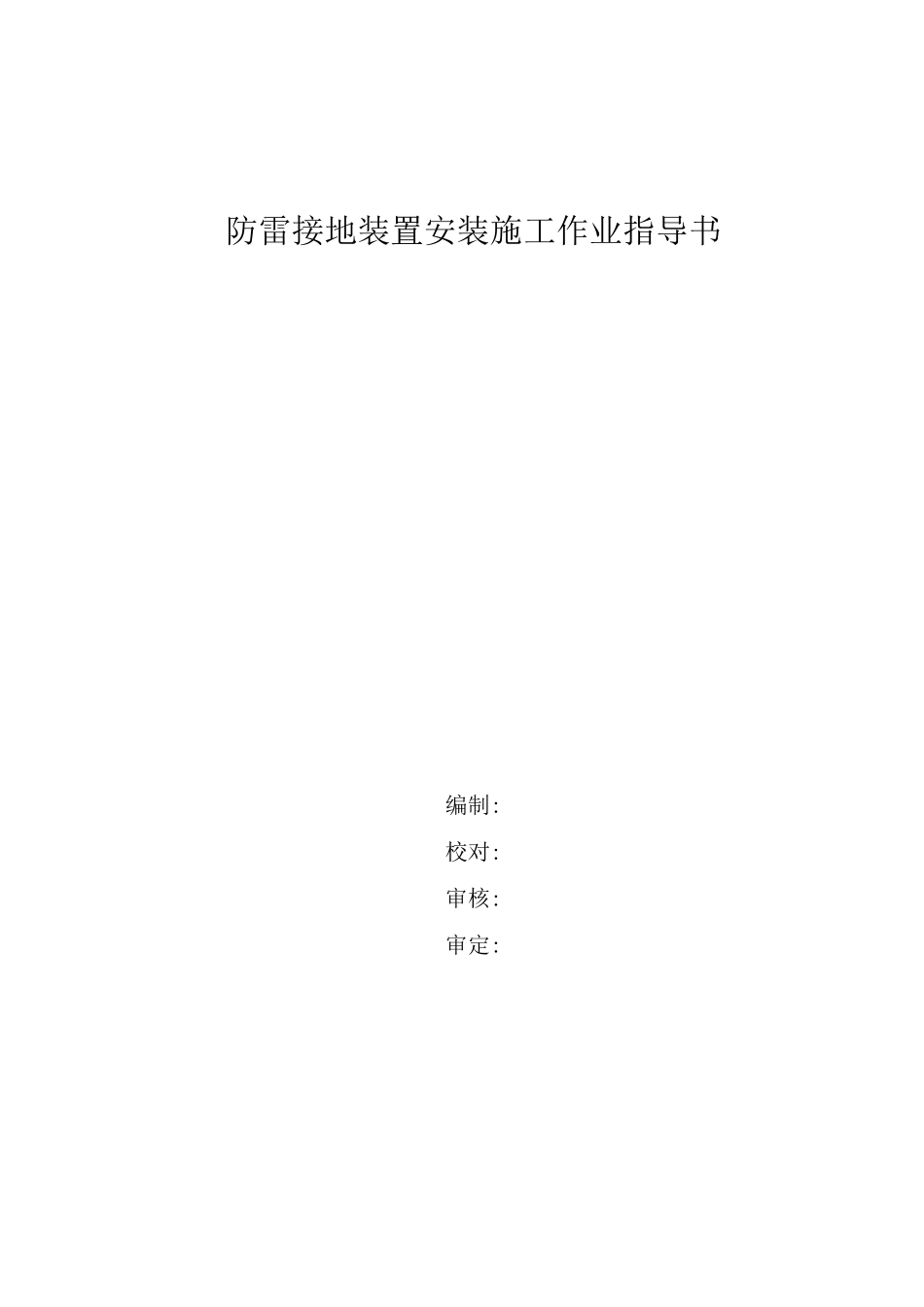

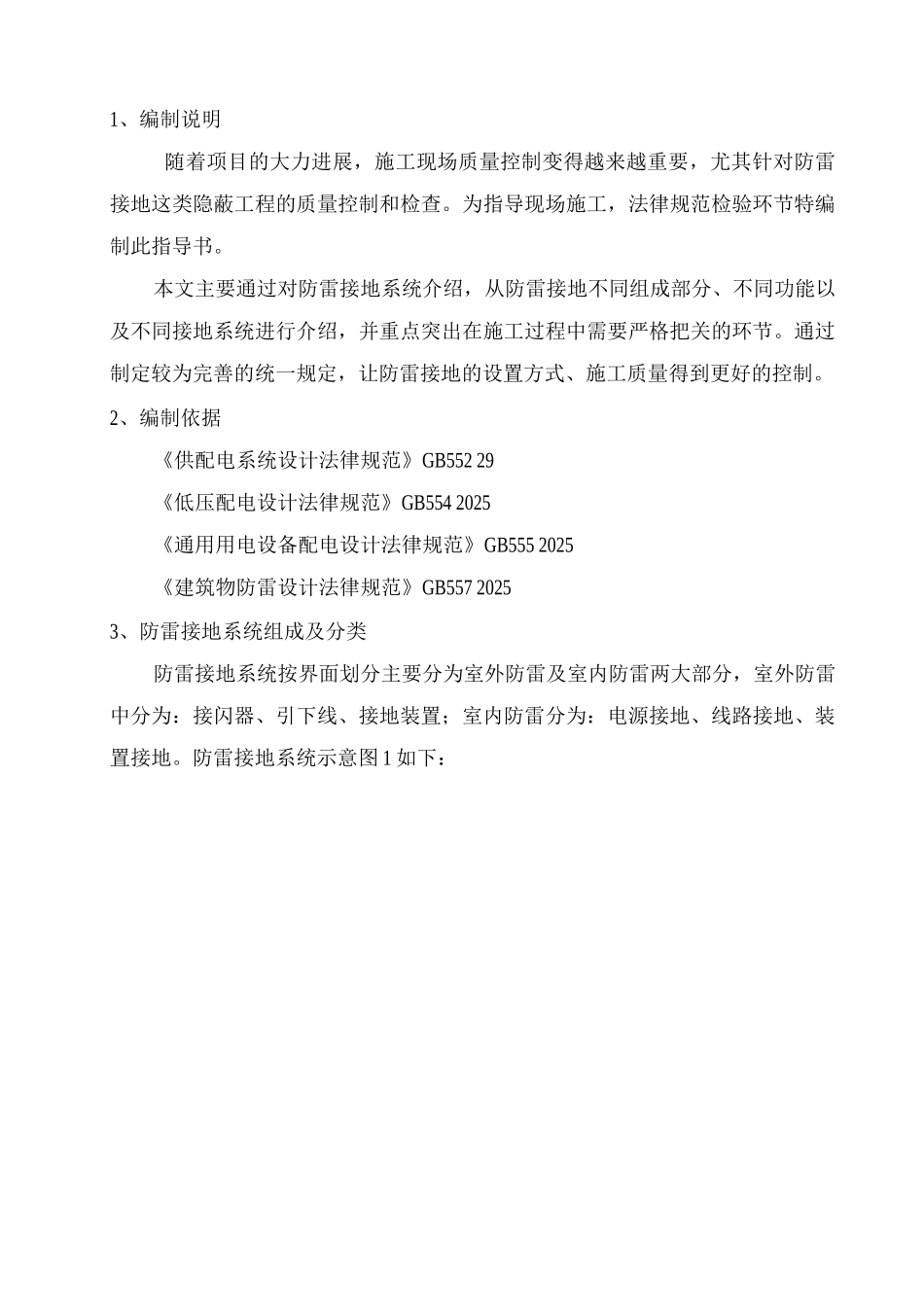

防雷接地装置安装施工作业指导书编制:校对:审核:审定:1、编制说明随着项目的大力进展，施工现场质量控制变得越来越重要，尤其针对防雷接地这类隐蔽工程的质量控制和检查。为指导现场施工，法律规范检验环节特编制此指导书。本文主要通过对防雷接地系统介绍，从防雷接地不同组成部分、不同功能以及不同接地系统进行介绍，并重点突出在施工过程中需要严格把关的环节。通过制定较为完善的统一规定，让防雷接地的设置方式、施工质量得到更好的控制。2、编制依据《供配电系统设计法律规范》GB552 29《低压配电设计法律规范》GB554 2025《通用用电设备配电设计法律规范》GB555 2025《建筑物防雷设计法律规范》GB557 20253、防雷接地系统组成及分类防雷接地系统按界面划分主要分为室外防雷及室内防雷两大部分，室外防雷中分为：接闪器、引下线、接地装置；室内防雷分为：电源接地、线路接地、装置接地。防雷接地系统示意图 1 如下：*（LP 加 氐）代波屏敝 1 的建筑构CLPZ i 区代表辟蔽 g 的表间1-^^ -―1」学 1 号 I.P72 I』区界面上的群电位等电位连企£尸二^图 1 防雷接地系统示意图接地系统主要分为 TN-C、TN—C-S、TN—S、TT、IT 系统，在不同接地系统中，从配电形式、接地方法均有不同要求。TN-C 接地系统中，接地线与零线始终共用，因此我们可以简单的理解为三相四项的配电系统.TN-C—S 系统中，接地线与零线在始端共用，从下又开始分开，以后不再重合。TN-S 系统中，接地线与零线始终分开，不能共用。TT、IT 系统中，接地必须单独在设备端配置，不能与整套系统连接。各种接地系统示意如下图 2.*7曲 LPNLPZ1 区界面一等电伸连接帮心匚 IT 制式保护模式4、防雷接地系统设置及质量控制4。1 接闪器接闪器是防雷接地系统中与雷电接触的第一个环节，主要方式实行避雷针、避雷线、避雷带等，根据各地区雷暴日的差异通过计算选择相对应的接闪办法。在施工过程中，首先保证接闪器本体不能有任何损坏；其次应检查接闪器本体是否实行防腐、防锈、导电性能良好的材质；最后必须严格把关，在不同防雷区域、不能功能区域存在重复实行接闪器设置可能性，严格根据图纸设计要求，现场实际确认是否按要求施工至关重要.由于接闪器设置位置必须高于建筑物顶C3)TT 制式保护模式PETN-S 制式下电涌保护器保护接入模式.TX—C 制式保护模式K 全保护=1L2己、在漏电保护戮之后一-、在漏电保护器之曲司+⑴图 2 各种接地系统示意图部，给...
