霍尼韦尔PKS常用功能块及应用实例讲解

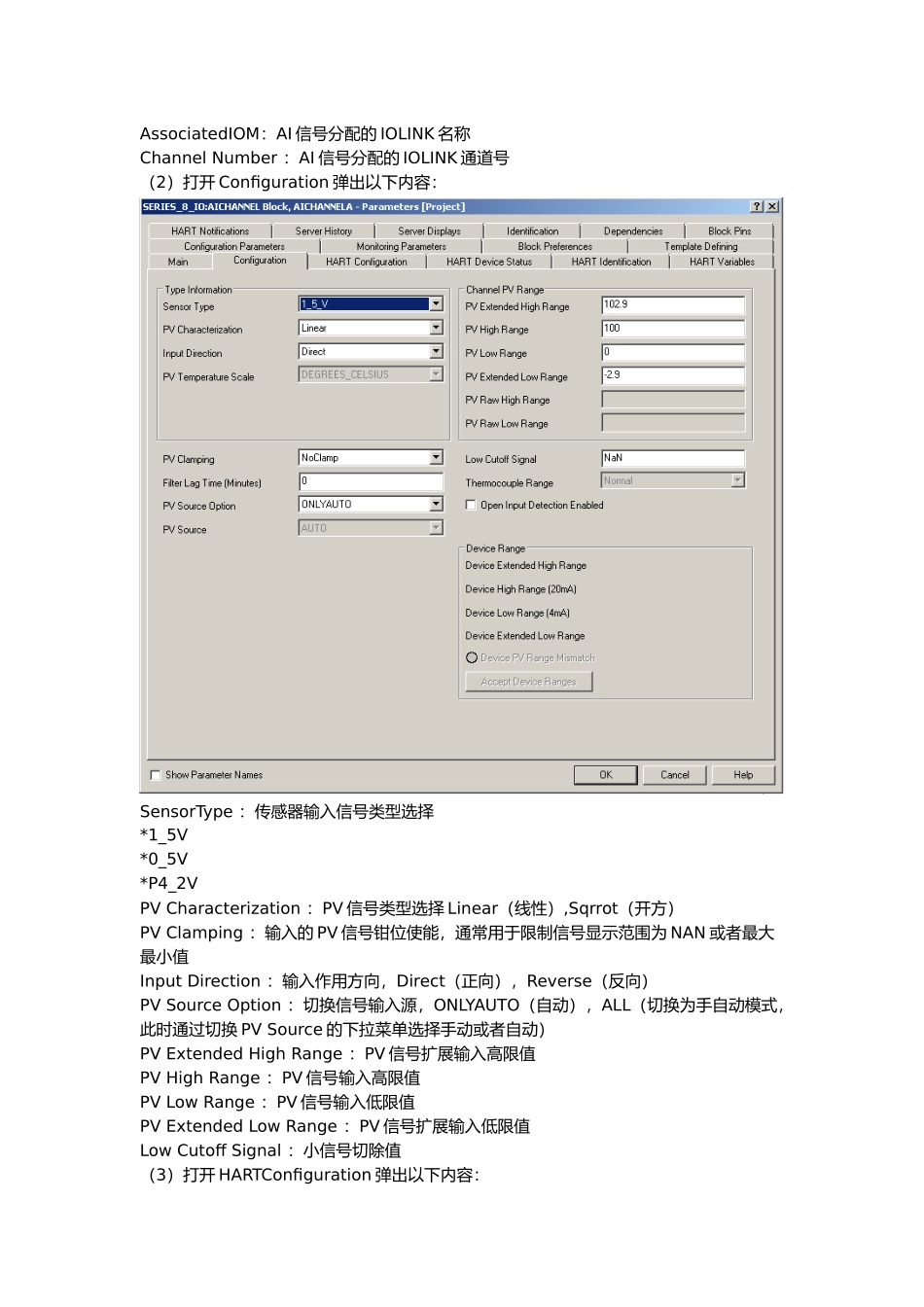

20252528常用功能块讲解一．模拟量输入采集功能块 AICHANNELA功能块介绍（1）双击打开功能块,再打开 Main 弹出以下内容：Name：:设置该功能块的名称Description ：功能块相关内容描述AssociatedIOMType：选择 AI 卡件的类型AssociatedIOM：AI 信号分配的 IOLINK 名称Channel Number ：AI 信号分配的 IOLINK 通道号（2）打开 Configuration 弹出以下内容：SensorType ：传感器输入信号类型选择*1_5V*0_5V*P4_2VPV Characterization ：PV 信号类型选择 Linear（线性）,Sqrrot（开方）PV Clamping ：输入的 PV 信号钳位使能，通常用于限制信号显示范围为 NAN 或者最大最小值Input Direction ：输入作用方向，Direct（正向），Reverse（反向）PV Source Option ：切换信号输入源，ONLYAUTO（自动），ALL（切换为手自动模式，此时通过切换 PV Source 的下拉菜单选择手动或者自动）PV Extended High Range ：PV 信号扩展输入高限值PV High Range ：PV 信号输入高限值PV Low Range ：PV 信号输入低限值PV Extended Low Range ：PV 信号扩展输入低限值Low Cutoff Signal ：小信号切除值（3）打开 HARTConfiguration 弹出以下内容：Enable HART ：启用 HART 功能，可与现场仪表进行 HART 协议通讯Configure HART Device ：选择 HART 设备类型，通用 HART 设备或者是 Honeywell系列 HART 设备HART Alarm and Events ：HART 报警和事件选项，Enable Option（报警使能）/Journal Only Option（只做记录）（4）打开 HART Device Status 弹出以下内容：HART 设备在线时状态监测：General Device Status :设备整体状态信息Communication Status ：通讯状态信息Reset Errors and Failure ：故障复位按钮（5）打开 HART Identification 弹出以下内容：HART 设备说明，包括 Type（设备类型），Revision（版本号）等，其中最为重要的是在线的情况下通过点击 Accept Device ID 来猎取一个 Id(Serial Number)，作为 HART 设备识别地址码二．模拟量输入功能块 TC/RTD双击打开功能块,再打开 Configurartion 弹出以下内容：PV Extended High Range ：PV 信号扩展输入高限值PV High Range ：PV 信号输入高限值PV Low Range ：PV 信号输入低限值PV Extended Low Range ：PV 信号扩展输入低限值Low Cutoff Signal ：小信号切除值Senso...
