风力发电机的组成部件及其功用VIP专享

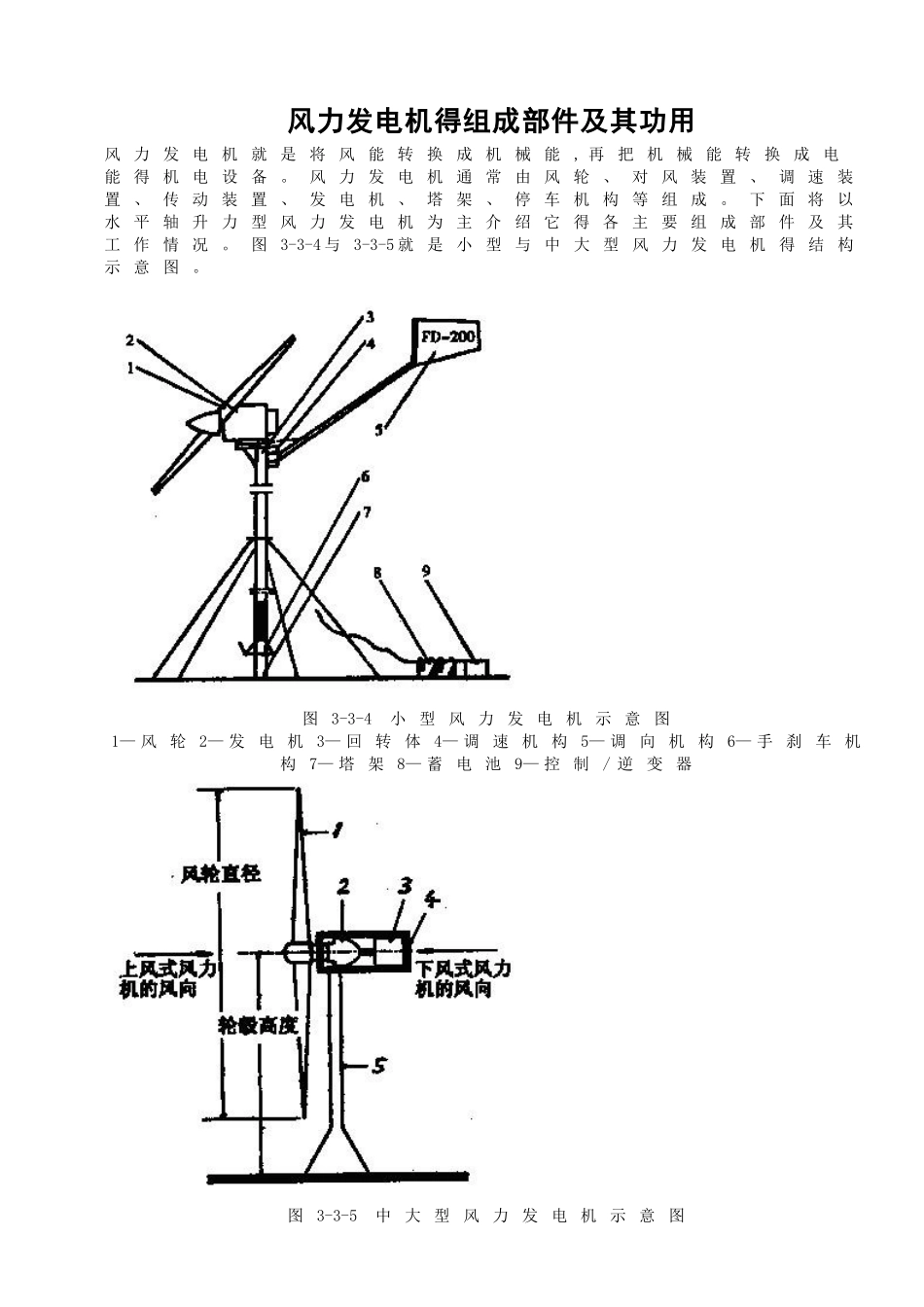

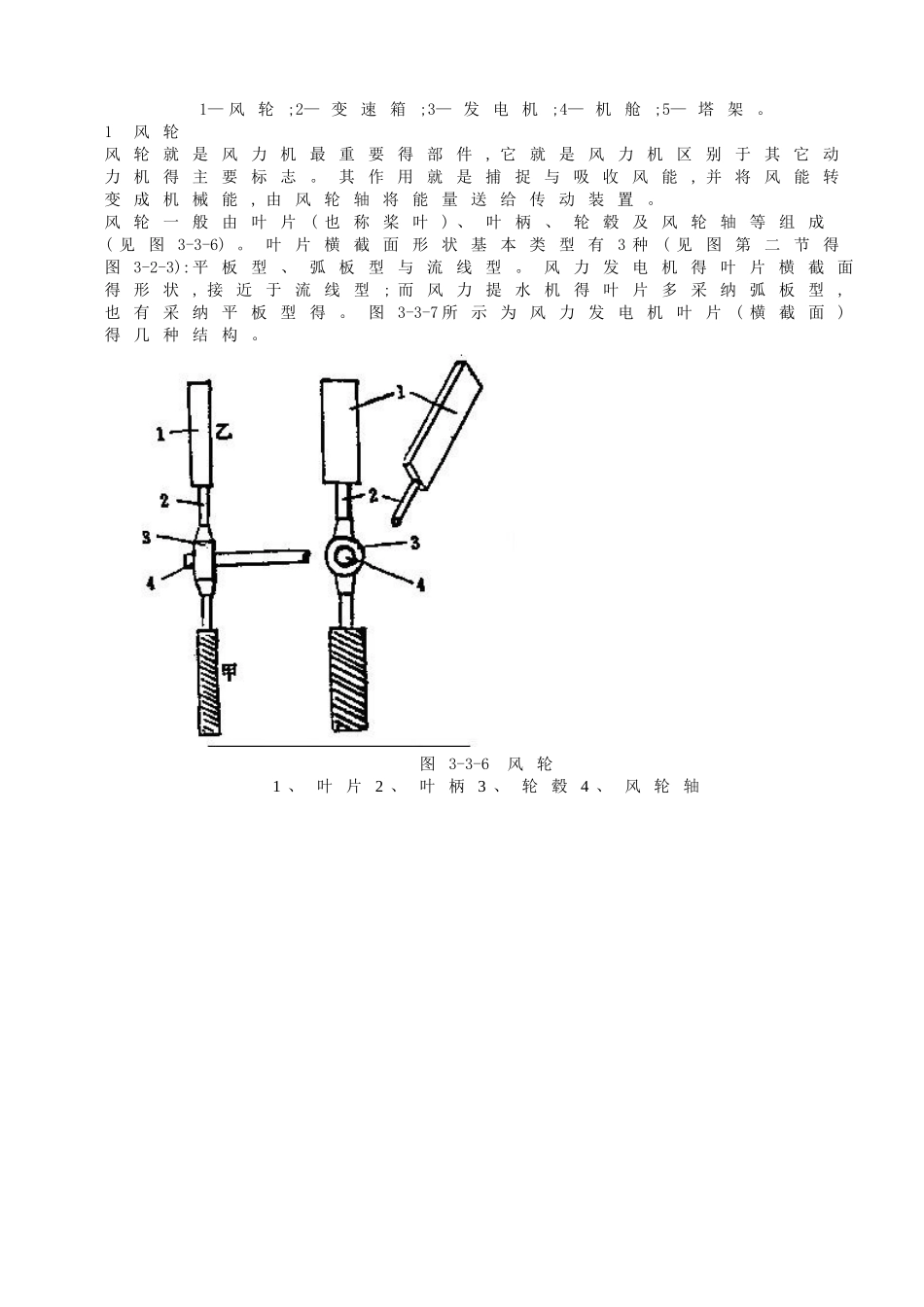

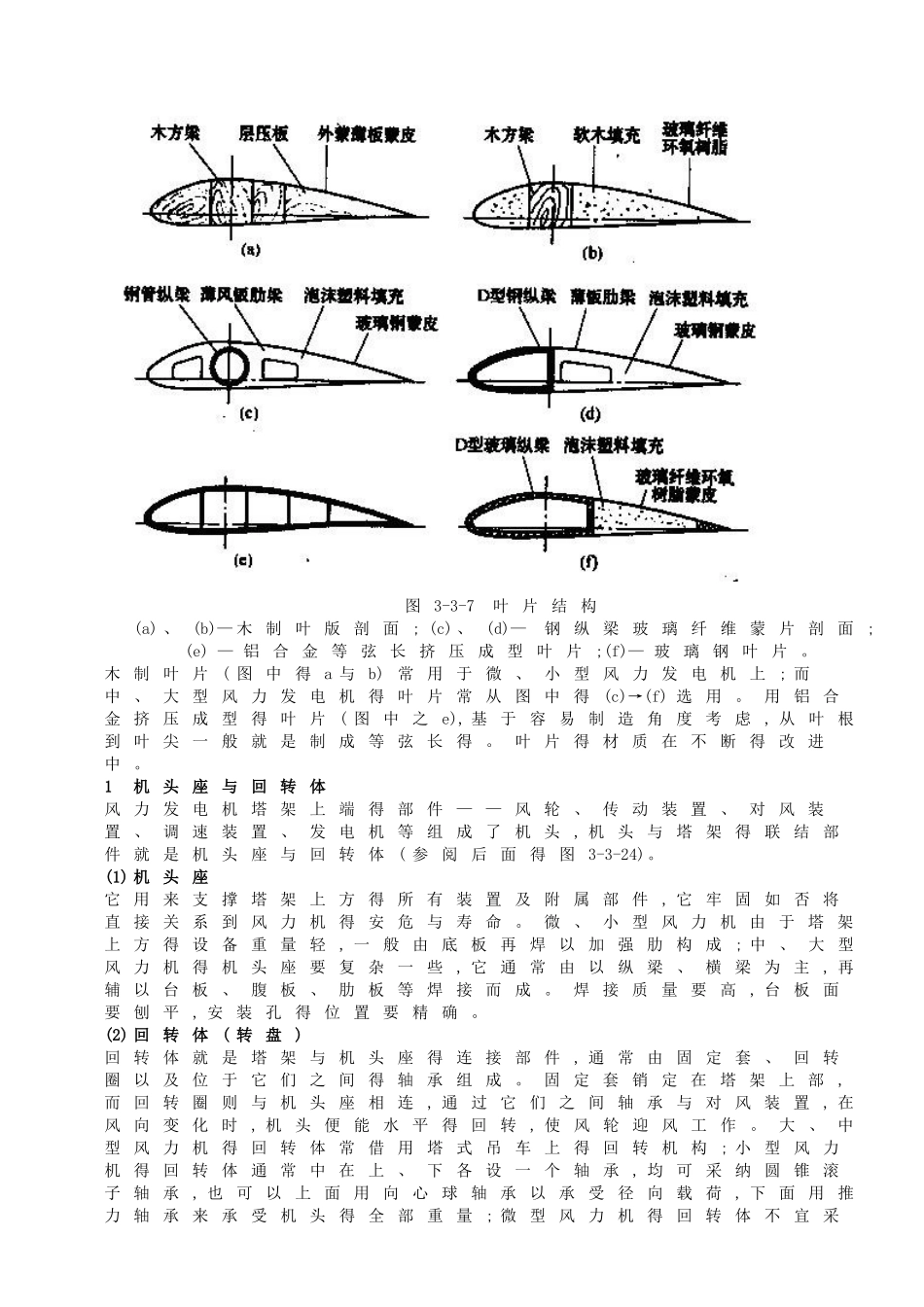

风力发电机得组成部件及其功用风 力 发 电 机 就 是 将 风 能 转 换 成 机 械 能, 再 把 机 械 能 转 换 成 电能 得 机 电 设 备 。 风 力 发 电 机 通 常 由 风 轮 、 对 风 装 置 、 调 速 装置 、 传 动 装 置 、 发 电 机 、 塔 架 、 停 车 机 构 等 组 成 。 下 面 将 以水 平 轴 升 力 型 风 力 发 电 机 为 主 介 绍 它 得 各 主 要 组 成 部 件 及 其工 作 情 况 。 图3-3-4 与3-3-5 就 是 小 型 与 中 大 型 风 力 发 电 机 得 结 构示 意 图 。图 3-3-4 小 型 风 力 发 电 机 示 意 图1— 风 轮2— 发 电 机3— 回 转 体4— 调 速 机 构5— 调 向 机 构6— 手 刹 车 机构 7— 塔 架8— 蓄 电 池9— 控 制/ 逆 变 器图 3-3-5 中 大 型 风 力 发 电 机 示 意 图1— 风 轮;2— 变 速 箱;3— 发 电 机;4— 机 舱;5— 塔 架 。1 风 轮风 轮 就 是 风 力 机 最 重 要 得 部 件, 它 就 是 风 力 机 区 别 于 其 它 动力 机 得 主 要 标 志 。 其 作 用 就 是 捕 捉 与 吸 收 风 能, 并 将 风 能 转变 成 机 械 能, 由 风 轮 轴 将 能 量 送 给 传 动 装 置 。风 轮 一 般 由 叶 片( 也 称 桨 叶) 、 叶 柄 、 轮 毂 及 风 轮 轴 等 组 成( 见 图3-3-6) 。 叶 片 横 截 面 形 状 基 本 类 型 有3 种 ( 见 图 第 二 节 得图3-2-3):平 板 型 、 弧 板 型 与 流 线 型 。 风 力 发 电 机 得 叶 片 横 截 面得 形 状, 接 近 于 流 线 型; 而 风 力 提 水 机 得 叶 片 多 采 纳 弧 板 型,也 有 采 纳 平 板 型 得 。 图3-3-7 所 示 为 风 力 发 电 机 叶 片( 横 截 面)得 几 种 结 构 。图 3-3-6 风 轮1 、 叶 片2 、 叶 柄3 、 轮 毂4 、 风 轮 轴图 3-3-7 叶 片 结 构(a) 、(b)— 木 制 叶 版 剖 面; (c) 、 (d)— 钢 纵 梁 玻 璃 纤 维 蒙 片 剖 面;(e) — 铝 合 金 等 弦 长 挤 压 成 型 叶 片;(f)— 玻 璃 钢 叶 片 。木 制 叶 片( 图 中 得a 与 b) 常 用 于 微...
