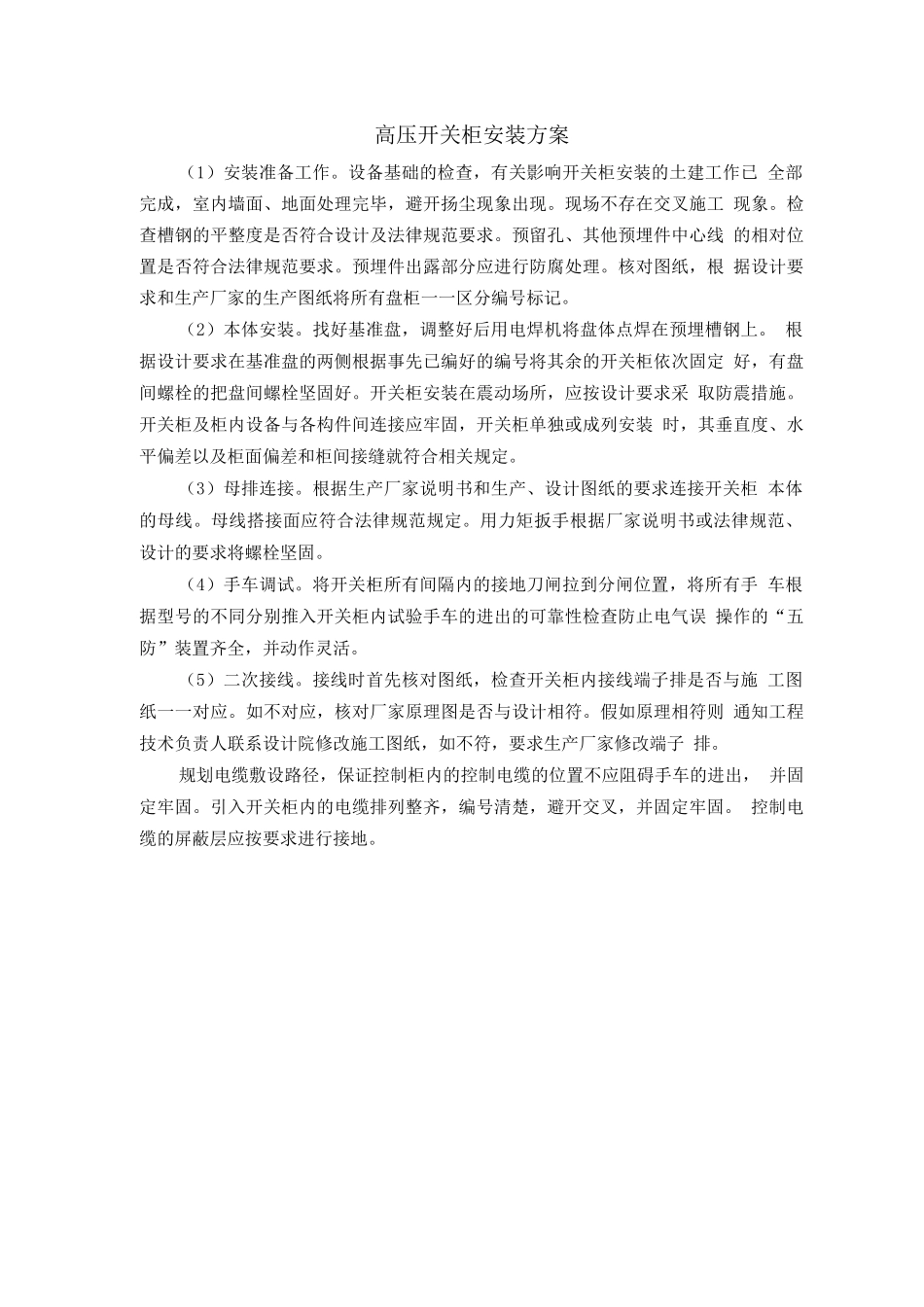

高压开关柜安装方案

高压开关柜安装方案（1）安装准备工作。设备基础的检查，有关影响开关柜安装的土建工作已 全部完成，室内墙面、地面处理完毕，避开扬尘现象出现。现场不存在交叉施工 现象。检查槽钢的平整度是否符合设计及法律规范要求。预留孔、其他预埋件中心线 的相对位置是否符合法律规范要求。预埋件出露部分应进行防腐处理。核对图纸，根 据设计要求和生产厂家的生产图纸将所有盘柜一一区分编号标记。（2）本体安装。找好基准盘，调整好后用电焊机将盘体点焊在预埋槽钢上。 根据设计要求在基准盘的两侧根据事先已编好的编号将其余的开关柜依次固定 好，有盘间螺栓的把盘间螺栓坚固好。开关柜安装在震动场所，应按设计要求采 取防震措施。开关柜及柜内设备与各构件间连接应牢固，开关柜单独或成列安装 时，其垂直度、水平偏差以及柜面偏差和柜间接缝就符合相关规定。（3）母排连接。根据生产厂家说明书和生产、设计图纸的要求连接开关柜 本体的母线。母线搭接面应符合法律规范规定。用力矩扳手根据厂家说明书或法律规范、 设计的要求将螺栓坚固。（4）手车调试。将开关柜所有间隔内的接地刀闸拉到分闸位置，将所有手 车根据型号的不同分别推入开关柜内试验手车的进出的可靠性检查防止电气误 操作的“五防”装置齐全，并动作灵活。（5）二次接线。接线时首先核对图纸，检查开关柜内接线端子排是否与施 工图纸一一对应。如不对应，核对厂家原理图是否与设计相符。假如原理相符则 通知工程技术负责人联系设计院修改施工图纸，如不符，要求生产厂家修改端子 排。规划电缆敷设路径，保证控制柜内的控制电缆的位置不应阻碍手车的进出， 并固定牢固。引入开关柜内的电缆排列整齐，编号清楚，避开交叉，并固定牢固。 控制电缆的屏蔽层应按要求进行接地。
