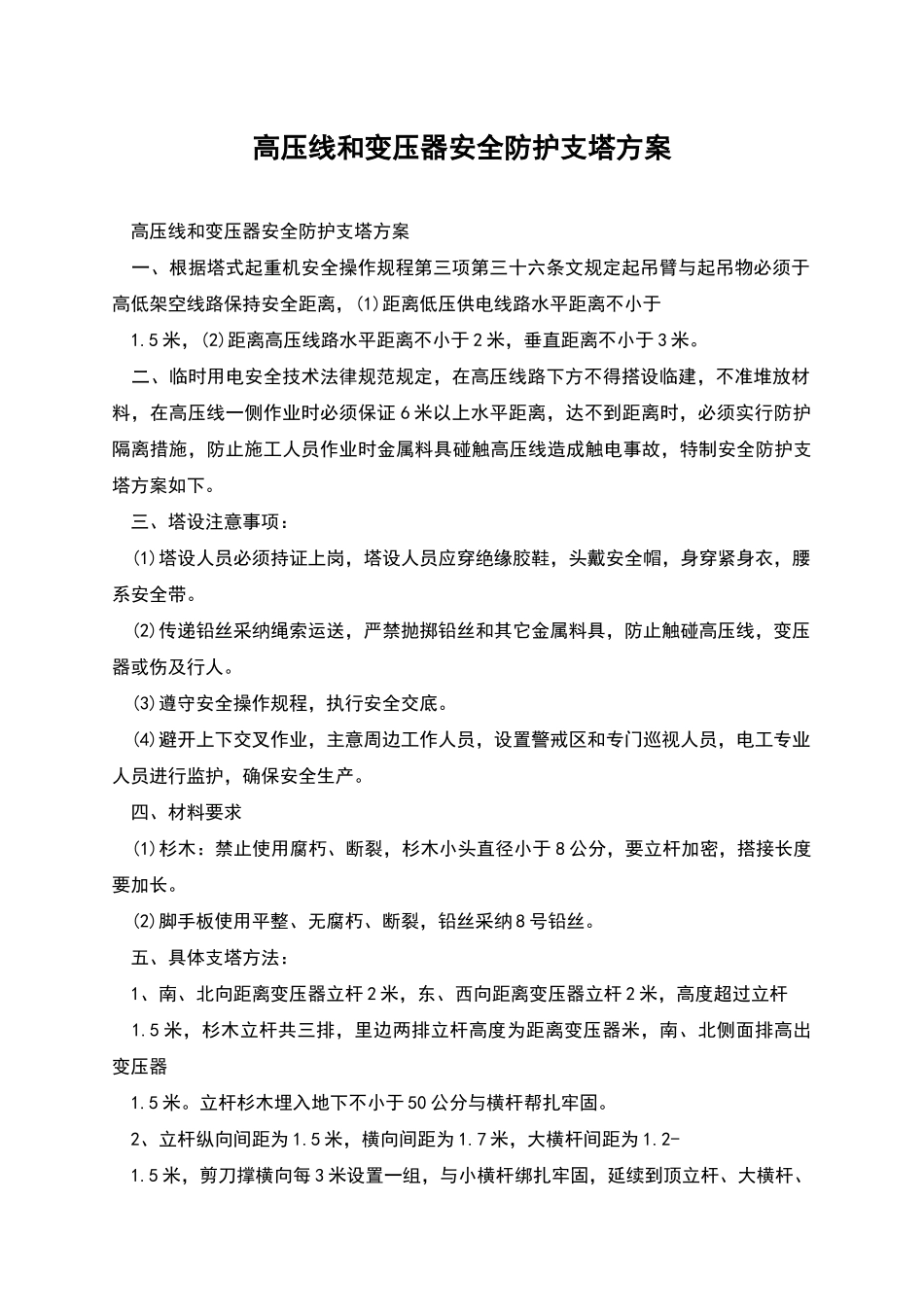

高压线和变压器安全防护支塔方案 高压线和变压器安全防护支塔方案 一、根据塔式起重机安全操作规程第三项第三十六条文规定起吊臂与起吊物必须于高低架空线路保持安全距离，(1)距离低压供电线路水平距离不小于 1.5 米，(2)距离高压线路水平距离不小于 2 米，垂直距离不小于 3 米。 二、临时用电安全技术法律规范规定，在高压线路下方不得搭设临建，不准堆放材料，在高压线一侧作业时必须保证 6 米以上水平距离，达不到距离时，必须实行防护隔离措施，防止施工人员作业时金属料具碰触高压线造成触电事故，特制安全防护支塔方案如下。 三、塔设注意事项： (1)塔设人员必须持证上岗，塔设人员应穿绝缘胶鞋，头戴安全帽，身穿紧身衣，腰系安全带。 (2)传递铅丝采纳绳索运送，严禁抛掷铅丝和其它金属料具，防止触碰高压线，变压器或伤及行人。 (3)遵守安全操作规程，执行安全交底。 (4)避开上下交叉作业，主意周边工作人员，设置警戒区和专门巡视人员，电工专业人员进行监护，确保安全生产。 四、材料要求 (1)杉木：禁止使用腐朽、断裂，杉木小头直径小于 8 公分，要立杆加密，搭接长度要加长。 (2)脚手板使用平整、无腐朽、断裂，铅丝采纳 8 号铅丝。 五、具体支塔方法： 1、南、北向距离变压器立杆 2 米，东、西向距离变压器立杆 2 米，高度超过立杆 1.5 米，杉木立杆共三排，里边两排立杆高度为距离变压器米，南、北侧面排高出变压器 1.5 米。立杆杉木埋入地下不小于 50 公分与横杆帮扎牢固。 2、立杆纵向间距为 1.5 米，横向间距为 1.7 米，大横杆间距为 1.2- 1.5 米，剪刀撑横向每 3 米设置一组，与小横杆绑扎牢固，延续到顶立杆、大横杆、剪刀撑必须大小头错开绑扎，立杆最上一根塔接是大头冲上。 3、踏步前每 6 米设置一组，搭设角度根据现场实际情况制定，在南侧面支塔踏步前与小横杆绑牢。 4、缆风绳要求钢丝绳直径 2 毫米，并在锚处安装花篮螺栓，调整松紧。 5、铺脚板铺设时要特别小心，因此北侧棚顶距离高压线米，不小心触碰到高压线后果严重，要铺平铺严密，并用铅丝绑牢固。 6、地貌设置采纳排桩式地锚，要求调整好角度，打入地下米，每 6 米设置一个地锚。 7、抛撑于北侧南立面高出高压线 1.5 米而且单排，需要支塔斜撑，要求在里排脚手板往上支塔斜撑，每 3 米一根。 8、通道高 5 米、宽 6 米，必须支塔八字，要求双杆并用，中间必须设置一组，反八字撑也得支塔好。 ...
