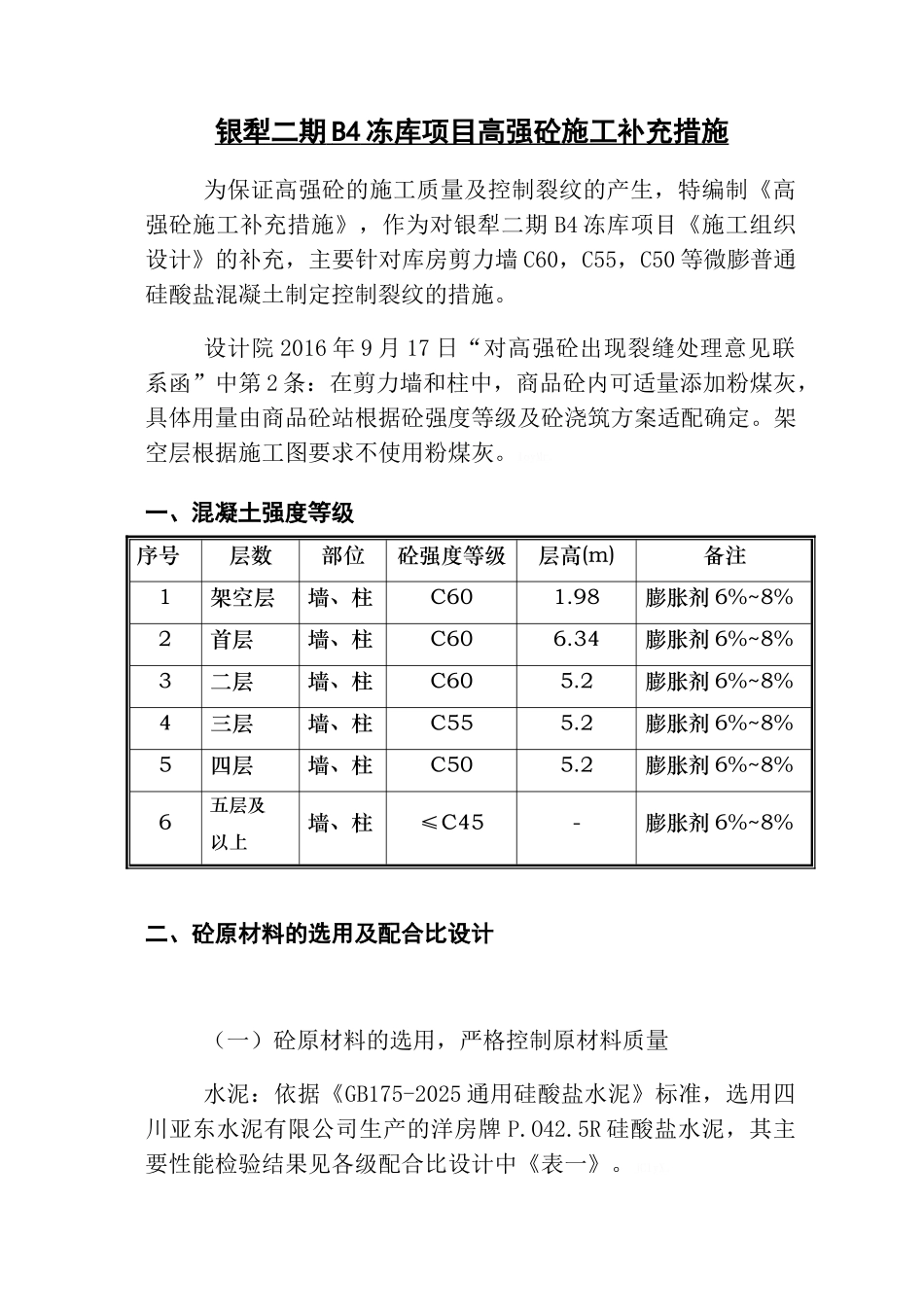

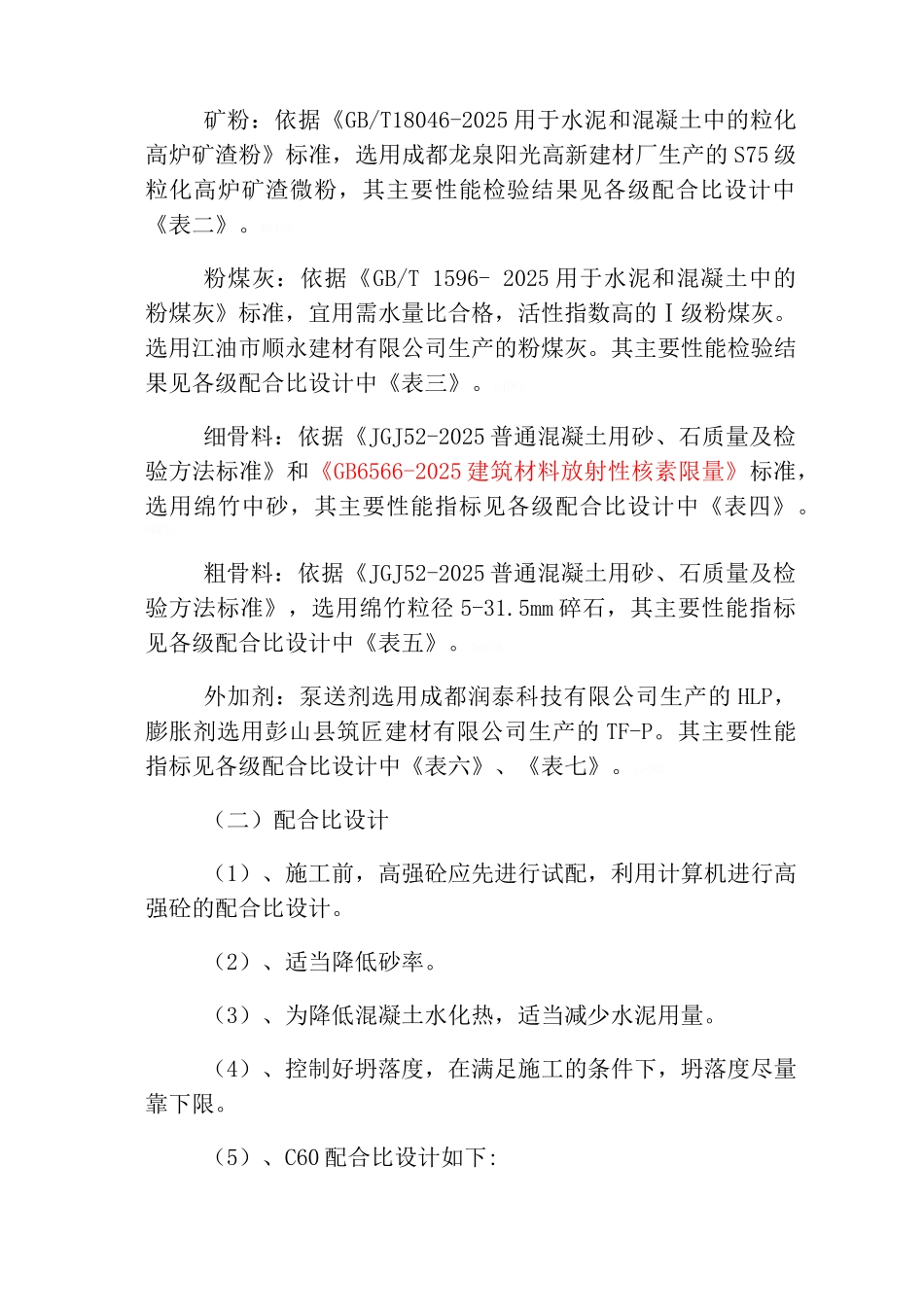

银犁二期 B4 冻库项目高强砼施工补充措施 为保证高强砼的施工质量及控制裂纹的产生，特编制《高强砼施工补充措施》，作为对银犁二期 B4 冻库项目《施工组织设计》的补充，主要针对库房剪力墙 C60，C55，C50 等微膨普通硅酸盐混凝土制定控制裂纹的措施。设计院 2016 年 9 月 17 日“对高强砼出现裂缝处理意见联系函”中第 2 条：在剪力墙和柱中，商品砼内可适量添加粉煤灰，具体用量由商品砼站根据砼强度等级及砼浇筑方案适配确定。架空层根据施工图要求不使用粉煤灰。IoyMr。一、混凝土强度等级序号层数部位砼强度等级层高(m)备注1架空层墙、柱C601.98膨胀剂 6%~8%2首层墙、柱C606.34膨胀剂 6%~8%3二层墙、柱C605.2膨胀剂 6%~8%4三层墙、柱C555.2膨胀剂 6%~8%5四层墙、柱C505.2膨胀剂 6%~8%6五层及以上墙、柱≤C45-膨胀剂 6%~8%二、砼原材料的选用及配合比设计（一）砼原材料的选用，严格控制原材料质量水泥：依据《GB175-2025 通用硅酸盐水泥》标准，选用四川亚东水泥有限公司生产的洋房牌 P.O42.5R 硅酸盐水泥，其主要性能检验结果见各级配合比设计中《表一》。jCIyX。矿粉：依据《GB/T18046-2025 用于水泥和混凝土中的粒化高炉矿渣粉》标准，选用成都龙泉阳光高新建材厂生产的 S75 级粒化高炉矿渣微粉，其主要性能检验结果见各级配合比设计中《表二》。B9I73。粉煤灰：依据《GB/T 1596- 2025 用于水泥和混凝土中的粉煤灰》标准，宜用需水量比合格，活性指数高的Ⅰ级粉煤灰。选用江油市顺永建材有限公司生产的粉煤灰。其主要性能检验结果见各级配合比设计中《表三》。a4D6Z。细骨料：依据《JGJ52-2025 普通混凝土用砂、石质量及检验方法标准》和《GB6566-2025 建筑材料放射性核素限量》标准，选用绵竹中砂，其主要性能指标见各级配合比设计中《表四》。96RAb。粗骨料：依据《JGJ52-2025 普通混凝土用砂、石质量及检验方法标准》，选用绵竹粒径 5-31.5mm 碎石，其主要性能指标见各级配合比设计中《表五》。Oms7A。外加剂：泵送剂选用成都润泰科技有限公司生产的 HLP，膨胀剂选用彭山县筑匠建材有限公司生产的 TF-P。其主要性能指标见各级配合比设计中《表六》、《表七》。nw9KR。（二）配合比设计（1）、施工前，高强砼应先进行试配，利用计算机进行高强砼的配合比设计。（2）、适当降低砂率。（3）、为降低混凝土水化热，适当减少水泥用量。（4）、控制好坍落度，在满足施工的条件下，坍落度尽量靠下限。（...
