10KV变配电室高低压设备参数

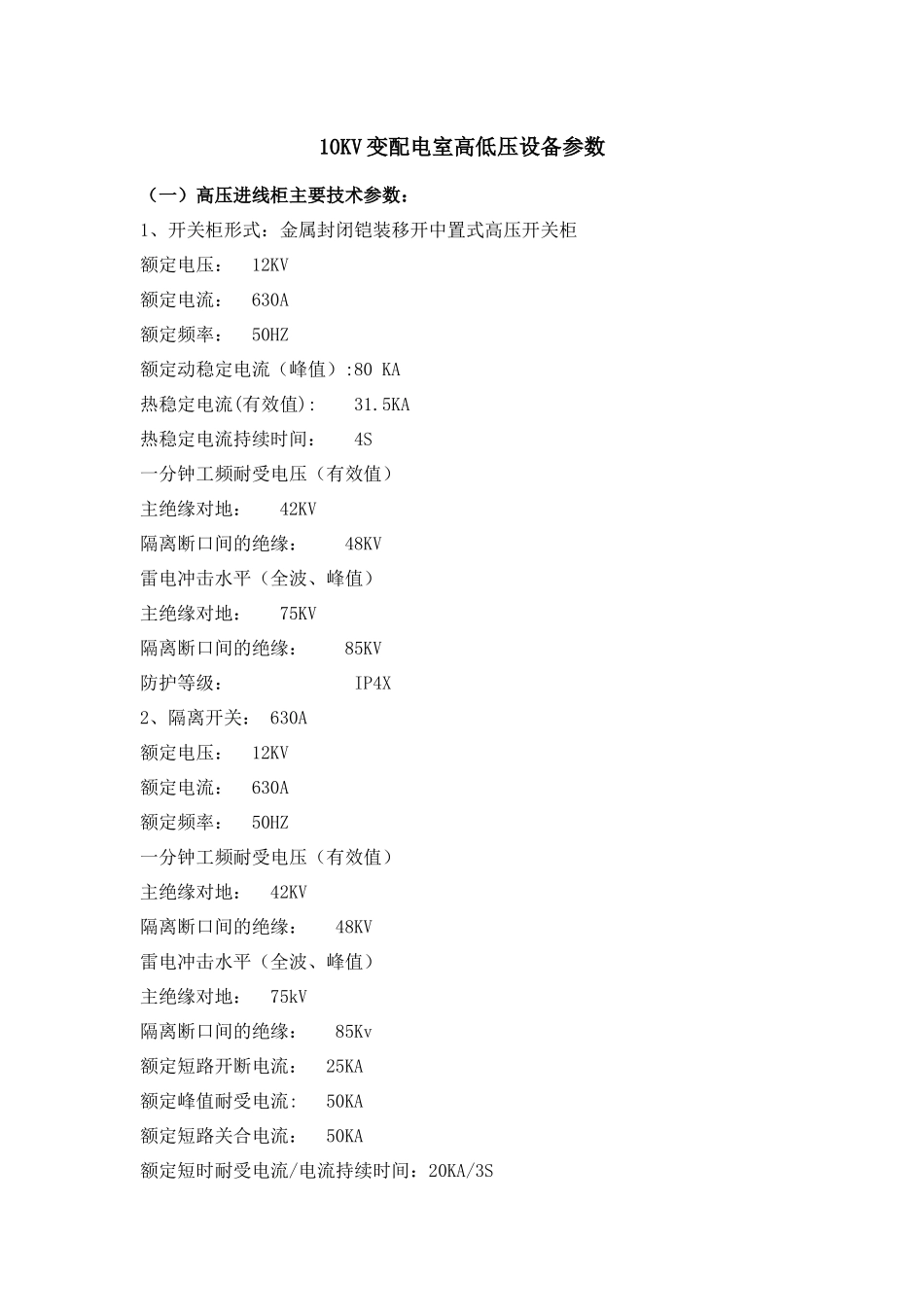

10KV 变配电室高低压设备参数（一）高压进线柜主要技术参数：1、开关柜形式：金属封闭铠装移开中置式高压开关柜额定电压： 12KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、隔离开关： 630A额定电压： 12KV额定电流： 630A额定频率： 50HZ一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75kV隔离断口间的绝缘： 85Kv额定短路开断电流： 25KA额定峰值耐受电流: 50KA额定短路关合电流： 50KA额定短时耐受电流/电流持续时间：20KA/3S额定有功负载开断电流： 630A额定闭环开断电流： 630A额定电流充电电流：10A机械寿命：≥5000 次3、 熔断器：2A 额定电流：2A额定开断电流：50KA当通过熔断器的电流为其额定电流的 1.3 倍时，1 小时内不熔断;当通过熔断器的电流为其额定电流的 2 倍时，1 小时内熔断。（二）高压出线柜主要技术参数：1、开关柜形式：KYN28A-12 金属封闭铠装移开中置式高压开关柜额定电压： 10KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、真空断路器： 630A额定电压： 12KV额定电流： 630A额定短路开断电流： 25KA额定峰值耐受电流: 63KA额定短路关合电流： 63KA额定短时耐受电流/电流持续时间：25KA/4S操作电源：DC110V额定操作顺序：分-0.3s-合分-180s-合分机械寿命：≥20000 次平均合闸速度：0.5-0.8m/s平均分闸速度：0.9-1.2m/s3、电流互感器: LZZBJ9-10二次额定电流： 5A准确度等级及容量： 0.5/10P10 15/15VA4、综合保护装置： /输入沟通电压： 100V二次额定电流: 5A（三）低压进线柜、低压联络柜主要技术参数：1、开关柜形式： GCK 沟通低压抽出式开关柜额定电压： 400V额定电流： 主母线 5000A、2000A额定绝缘电压： 660V额定耐受电压： 2500V（1 分钟工频）额定短时耐受电流： 65kA防护等级： IP3X2、框架断路器： 5...
