500kVxx输变电工程站内通信施工方案VIP专享

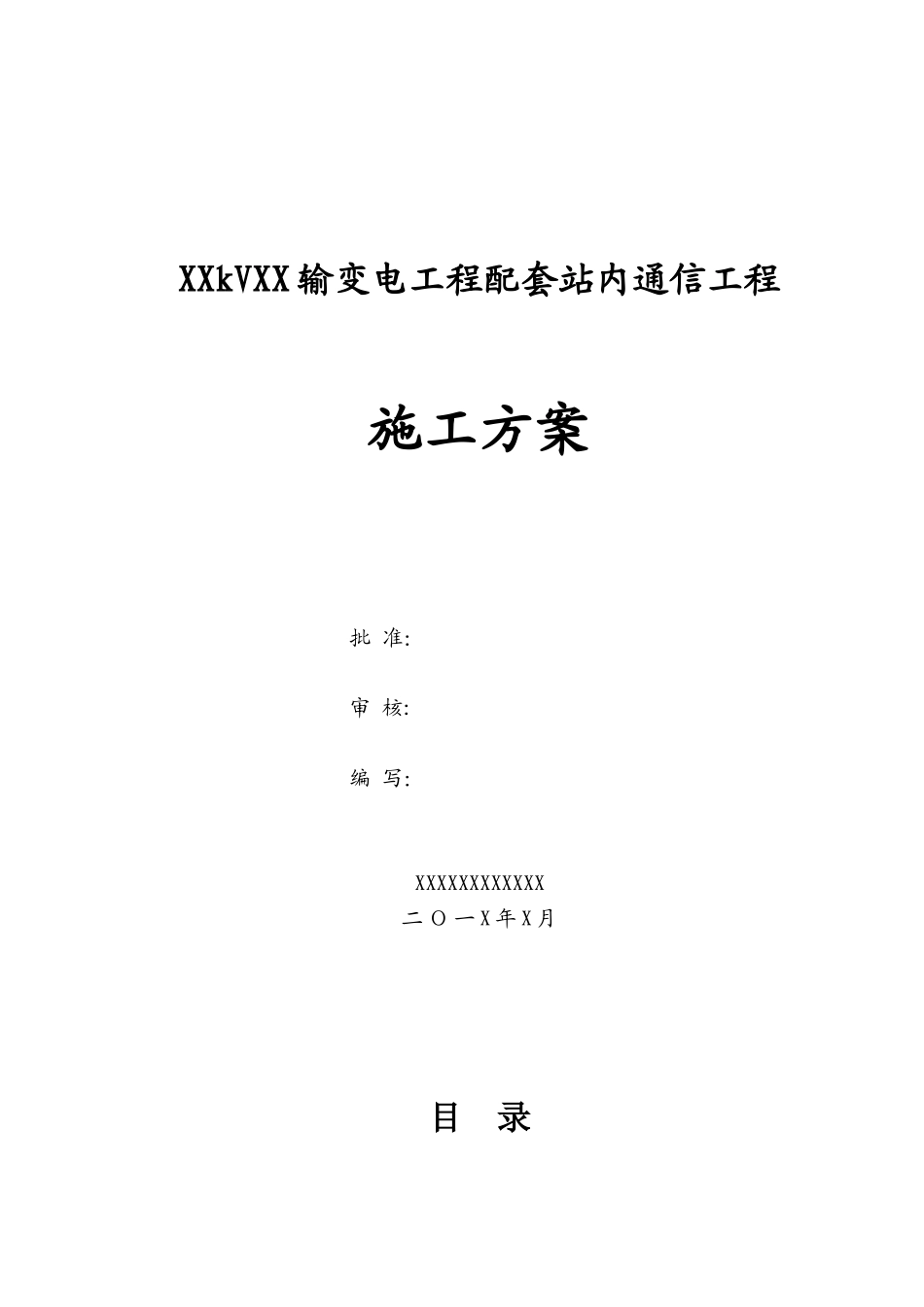

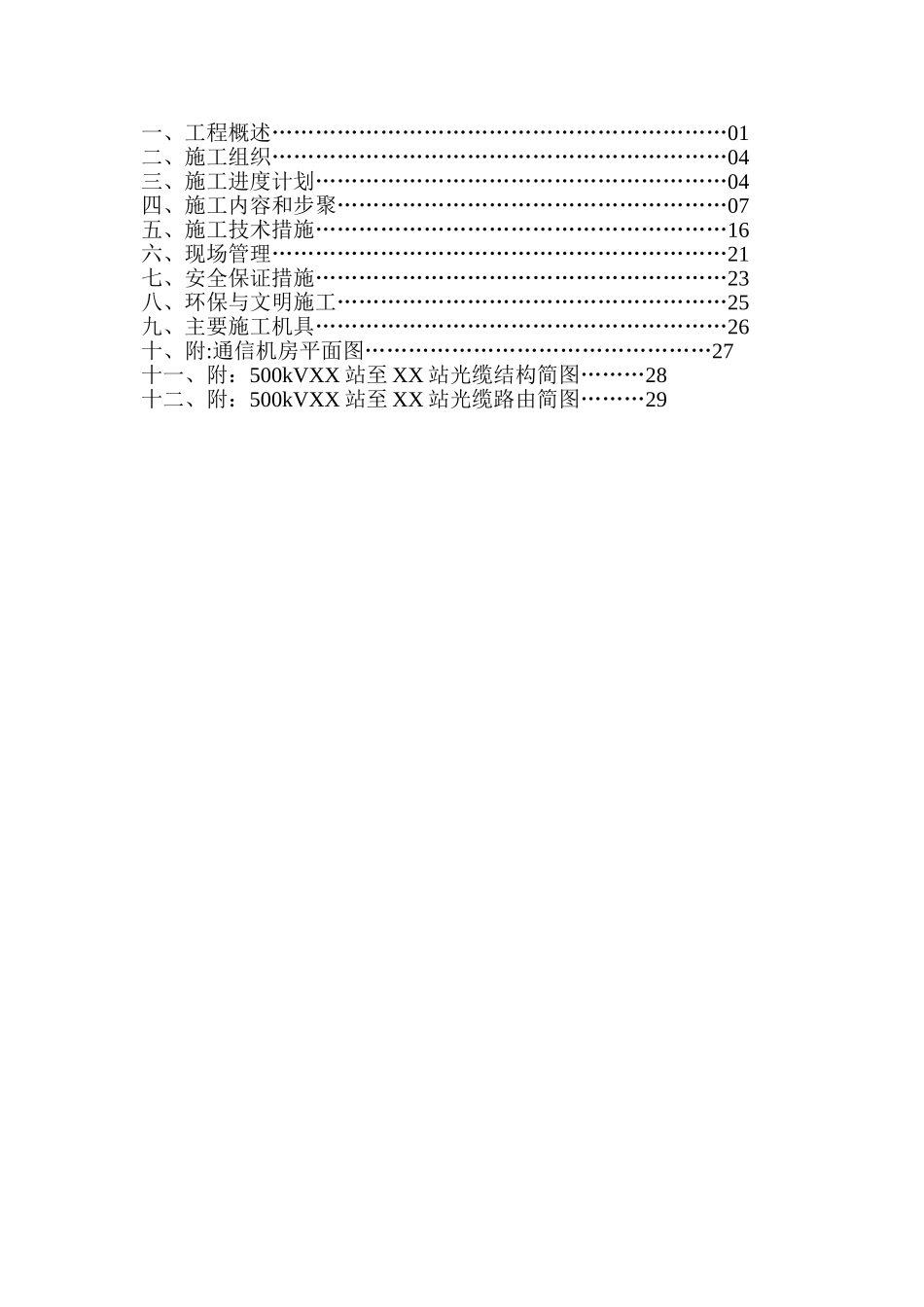

XXkVXX 输变电工程配套站内通信工程施工方案批 准：审 核:编 写：XXXXXXXXXXXX二 О 一 X 年 X 月目 录一、工程概述………………………………………………………01二、施工组织………………………………………………………04三、施工进度计划…………………………………………………04四、施工内容和步聚………………………………………………07五、施工技术措施…………………………………………………16六、现场管理………………………………………………………21七、安全保证措施…………………………………………………23八、环保与文明施工………………………………………………25九、主要施工机具…………………………………………………26十、附:通信机房平面图…………………………………………27十一、附：500kVXX 站至 XX 站光缆结构简图………28十二、附：500kVXX 站至 XX 站光缆路由简图………29500kVXX 输变电工程配套站内通信工程施工方案一、工程概述本工程是 500kVXX 变电站工程配套通信系统建设的一部分，500kVXX 变电站投产前必须完成所有通信设备安装、调试工作。为保证如期完成以上工作，确保500kVXX 变电站顺利投产，特制定本施工方案.1、编制依据本施工方案依据广东省电力设计讨论院关于《500kVXX 变电站工程 施工图设计通信部分 第 1 卷 第 1 册 500kVXX 变电站工程施工图》、《500kVXX 变电站工程 施工图设计 第 2 卷 1 册 10kV 临时间缆综合图》,并结合南方电网光通信系统网络运行实际情况进行编制。2、工程概况2。1 工程名称：500kVXX 输变电工程配套站内通信工程 2.2 工程概况：2。2。1 线路光缆：1、沿 500kVXX 变电站至 500kV 祯宝线（XX 站至宝安站)解口点的 500kV 输电线路上架设两条 48 芯 OPGW 光缆，并解口祯宝线上的 48 芯 OPGW 光缆，最终形成XX 站至 XX 站，宝安站至 XX 站 48 芯 OPGW 光缆;2、沿 500kVXX 变电站至宝安站至莞城站线路改接点架设一条 48 芯 OPGW 光缆，并与原宝安站至莞城站的 48 芯光缆跳通，最终形成莞城站至 XX 站 48 芯光缆。2.2。2 光通信： XX 变配置 2 套 10Gb/s 光传输设备及相应的光接口单元，分别接入广东电网光纤传输 A 网、B 网。XX 变配置 1 套 2。5Gb/s 和 10Gb/s 光传输设备及相应的光接口单元,分别接入东莞地区光纤传输 A 网，B 网。在莞城变、祯州变、宝安变、横沥...
