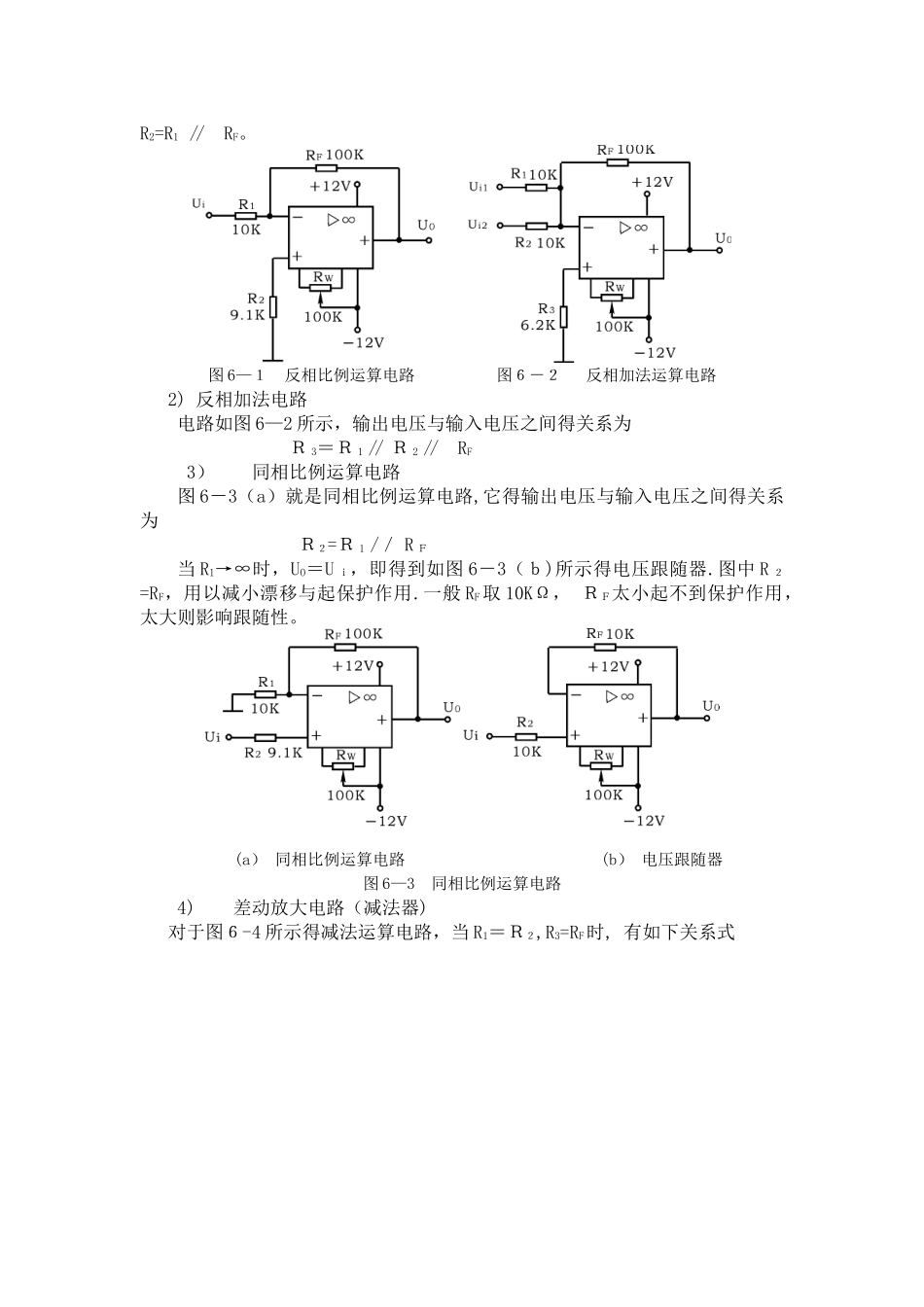

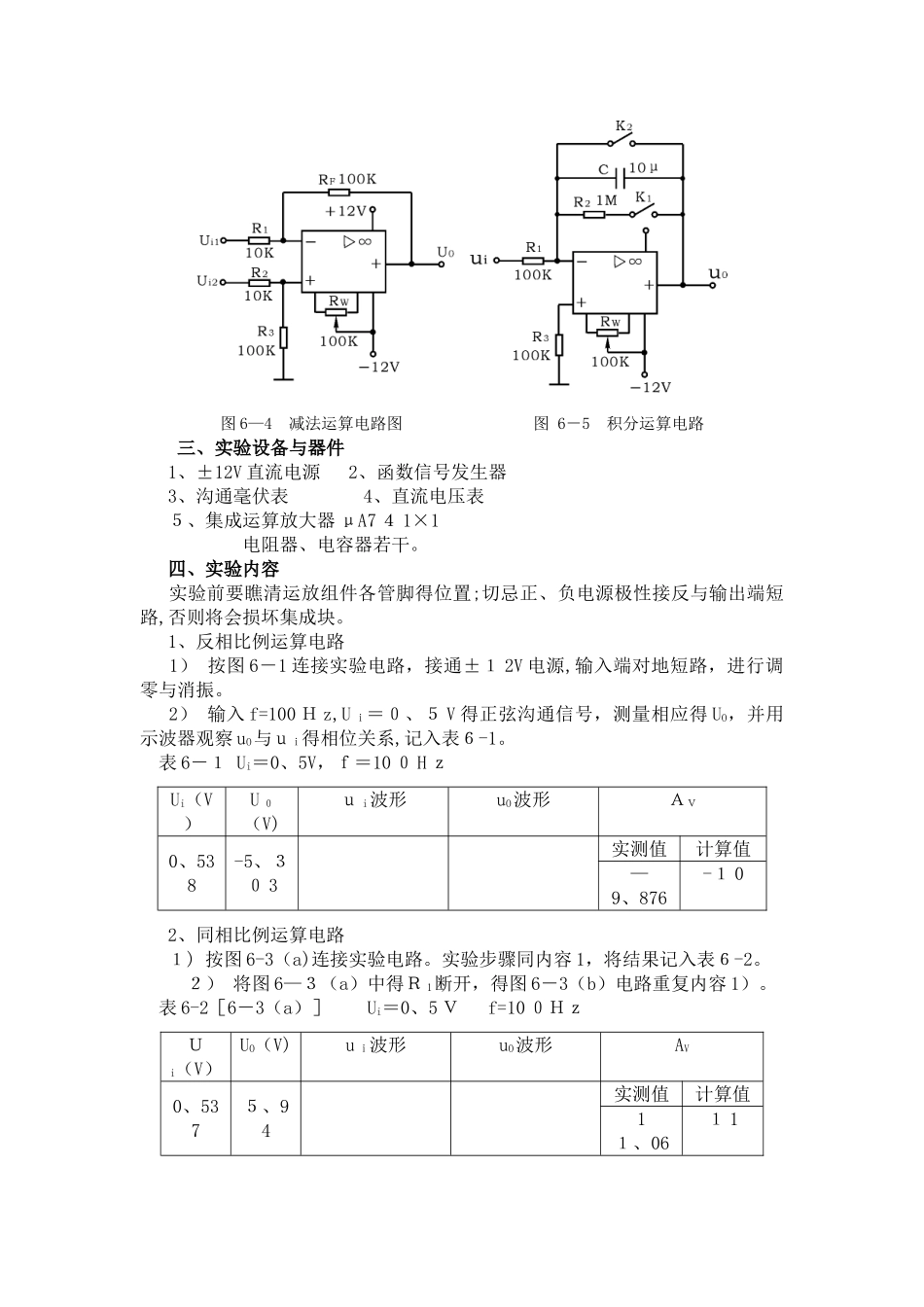

实验报告姓名: 学号：日期: 成绩 :课程名称 模拟电子实验实验室名称 模电实验室 实验名称 集成运放电路 同组同学 指导老师 一、实验目得 1、讨论由集成运算放大器组成得比例、加法、减法与积分等基本运算电路得功能。 2、了解运算放大器在实际应用时应考虑得一些问题。 二、实验原理 集成运算放大器就是一种具有高电压放大倍数得直接耦合多级放大电路。当外部接入不同得线性或非线性元器件组成输入与负反馈电路时，可以灵活地实现各种特定得函数关系。在线性应用方面,可组成比例、加法、减法、积分、微分、对数等模拟运算电路.理想运算放大器特性在大多数情况下,将运放视为理想运放,就就是将运放得各项技术指标理想化，满足下列条件得运算放大器称为理想运放。开环电压增益 Ａ ud=∞输入阻抗 ri＝∞输出阻抗 r ｏ=0带宽 ｆＢ W=∞失调与漂移均为零等。理想运放在线性应用时得两个重要特性:（1)输出电压 UO与输入电压之间满足关系式Ｕ O=Ａ ud(U＋—Ｕ—）由于 Au ｄ＝∞,而 UO 为有限值，因此，U+-U—≈0。即 U＋≈Ｕ－，称为“虚短”。 （2）由于 ri=∞，故流进运放两个输入端得电流可视为零，即ＩＩＢ=0，称为“虚断”。这说明运放对其前级吸取电流微小。上述两个特性就是分析理想运放应用电路得基本原则，可简化运放电路得计算。基本运算电路 1) 反相比例运算电路电路如图６－1 所示。对于理想运放， 该电路得输出电压与输入电压之间得关系为 为了减小输入级偏置电流引起得运算误差，在同相输入端应接入平衡电阻R2=R1 // RF。图 6—１ 反相比例运算电路 图６－２ 反相加法运算电路 2) 反相加法电路电路如图 6—2 所示，输出电压与输入电压之间得关系为 Ｒ 3＝Ｒ 1 // Ｒ 2 // RF 3） 同相比例运算电路图 6－3（a）就是同相比例运算电路,它得输出电压与输入电压之间得关系为 Ｒ２=Ｒ 1 /／ R Ｆ当 R1→∞时，UO＝U ｉ，即得到如图 6－3（ｂ)所示得电压跟随器.图中 R ２=RF，用以减小漂移与起保护作用.一般 RF取 10KΩ， ＲＦ太小起不到保护作用，太大则影响跟随性。(a） 同相比例运算电路 (b） 电压跟随器图 6—3 同相比例运算电路 4) 差动放大电路（减法器) 对于图６-4 所示得减法运算电路，当 R1＝Ｒ２,R3=RF时, 有如下关系式 图 6—4 减法运算电路图 图 6－5 积分运算电路 三、实验设备与器件 1、±12V 直流电源 2、函数信号发生器 3、沟通毫伏...
