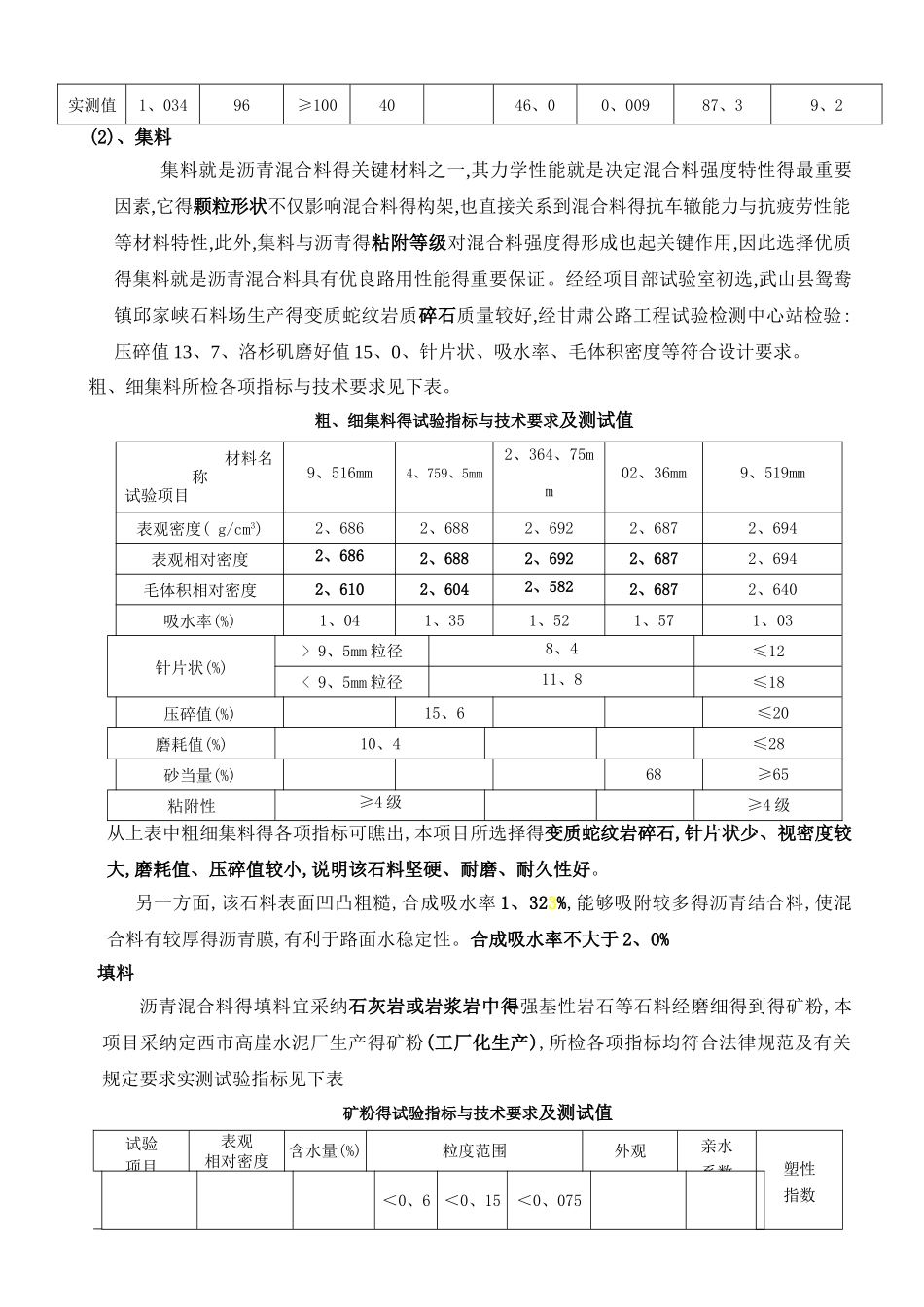

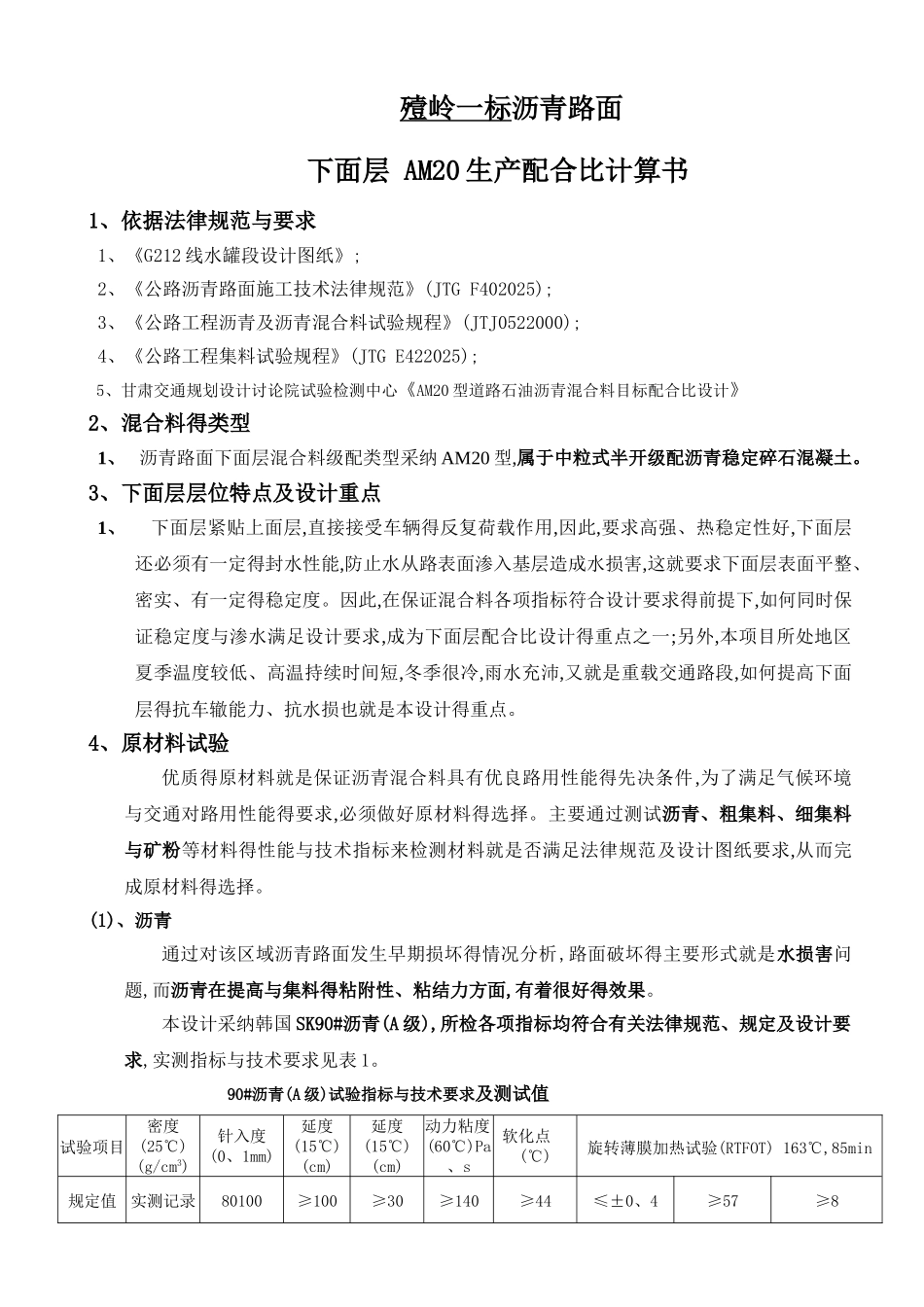

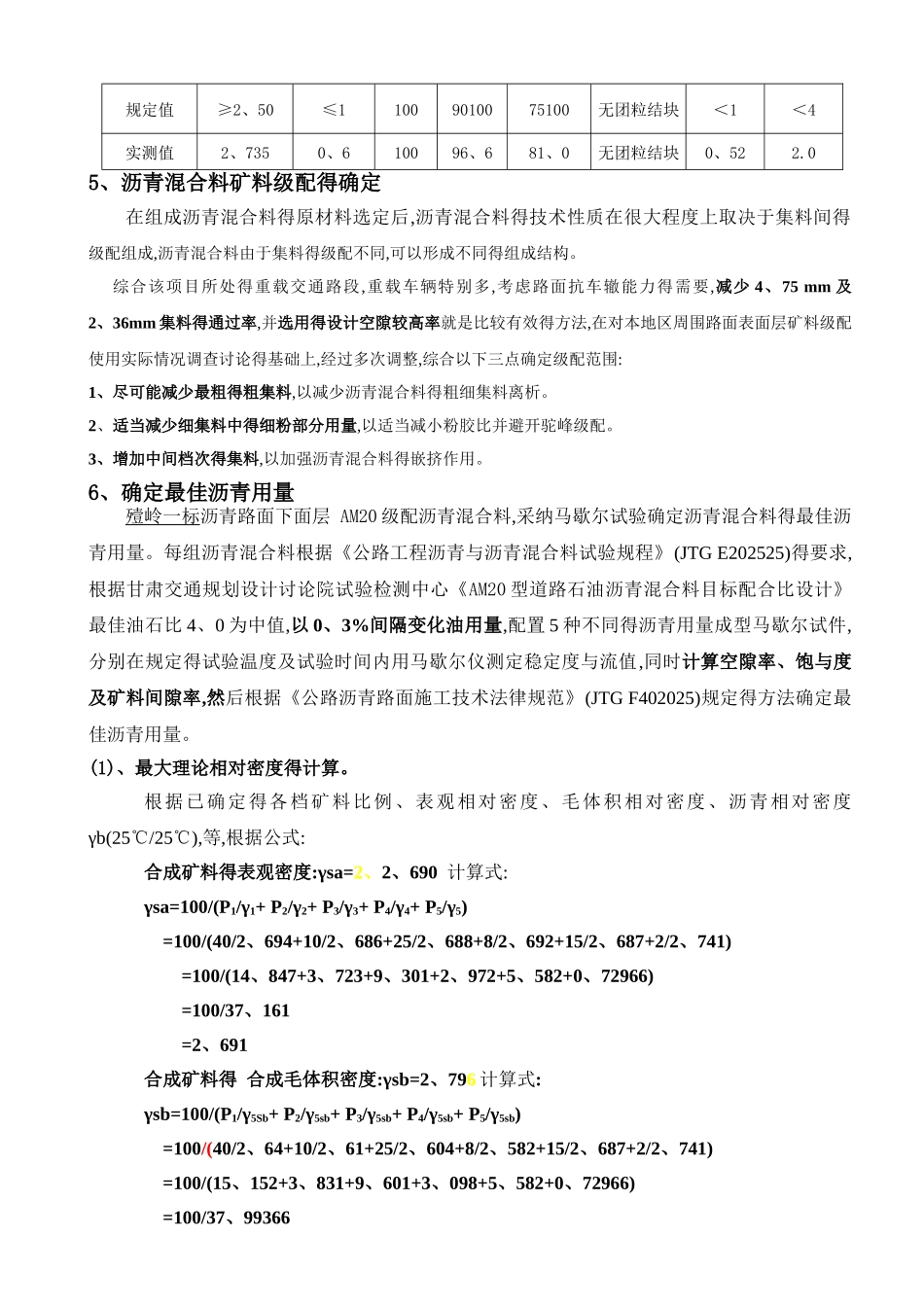

殪岭一标沥青路面下面层 AM20 生产配合比计算书 1、依据法律规范与要求1、《G212 线水罐段设计图纸》;2、《公路沥青路面施工技术法律规范》(JTG F402025);3、《公路工程沥青及沥青混合料试验规程》(JTJ0522000);4、《公路工程集料试验规程》(JTG E422025);5、甘肃交通规划设计讨论院试验检测中心《AM20 型道路石油沥青混合料目标配合比设计》2、混合料得类型1、 沥青路面下面层混合料级配类型采纳 AM20 型,属于中粒式半开级配沥青稳定碎石混凝土。3、下面层层位特点及设计重点1、 下面层紧贴上面层,直接接受车辆得反复荷载作用,因此,要求高强、热稳定性好,下面层还必须有一定得封水性能,防止水从路表面渗入基层造成水损害,这就要求下面层表面平整、密实、有一定得稳定度。因此,在保证混合料各项指标符合设计要求得前提下,如何同时保证稳定度与渗水满足设计要求,成为下面层配合比设计得重点之一;另外,本项目所处地区夏季温度较低、高温持续时间短,冬季很冷,雨水充沛,又就是重载交通路段,如何提高下面层得抗车辙能力、抗水损也就是本设计得重点。4、原材料试验优质得原材料就是保证沥青混合料具有优良路用性能得先决条件,为了满足气候环境与交通对路用性能得要求,必须做好原材料得选择。主要通过测试沥青、粗集料、细集料与矿粉等材料得性能与技术指标来检测材料就是否满足法律规范及设计图纸要求,从而完成原材料得选择。(1)、沥青通过对该区域沥青路面发生早期损坏得情况分析,路面破坏得主要形式就是水损害问题,而沥青在提高与集料得粘附性、粘结力方面,有着很好得效果。本设计采纳韩国 SK90#沥青(A 级),所检各项指标均符合有关法律规范、规定及设计要求,实测指标与技术要求见表 1。90#沥青(A 级)试验指标与技术要求及测试值试验项目密度(25℃)(g/cm3)针入度(0、1mm)延度(15℃)(cm)延度(15℃)(cm)动力粘度(60℃)Pa、s软化点(℃)旋转薄膜加热试验(RTFOT) 163℃,85min规定值实测记录80100≥100≥30≥140≥44≤±0、4≥57≥8实测值1、03496≥1004046、00、00987、39、2(2)、集料集料就是沥青混合料得关键材料之一,其力学性能就是决定混合料强度特性得最重要因素,它得颗粒形状不仅影响混合料得构架,也直接关系到混合料得抗车辙能力与抗疲劳性能等材料特性,此外,集料与沥青得粘附等级对混合料强度得形成也起关键作用,因此选择优质得集料就是沥青混合料具有优良路用性能得重要保证。经经项目部试验室初选,武山县鸳鸯镇邱家峡石料场生产得...
