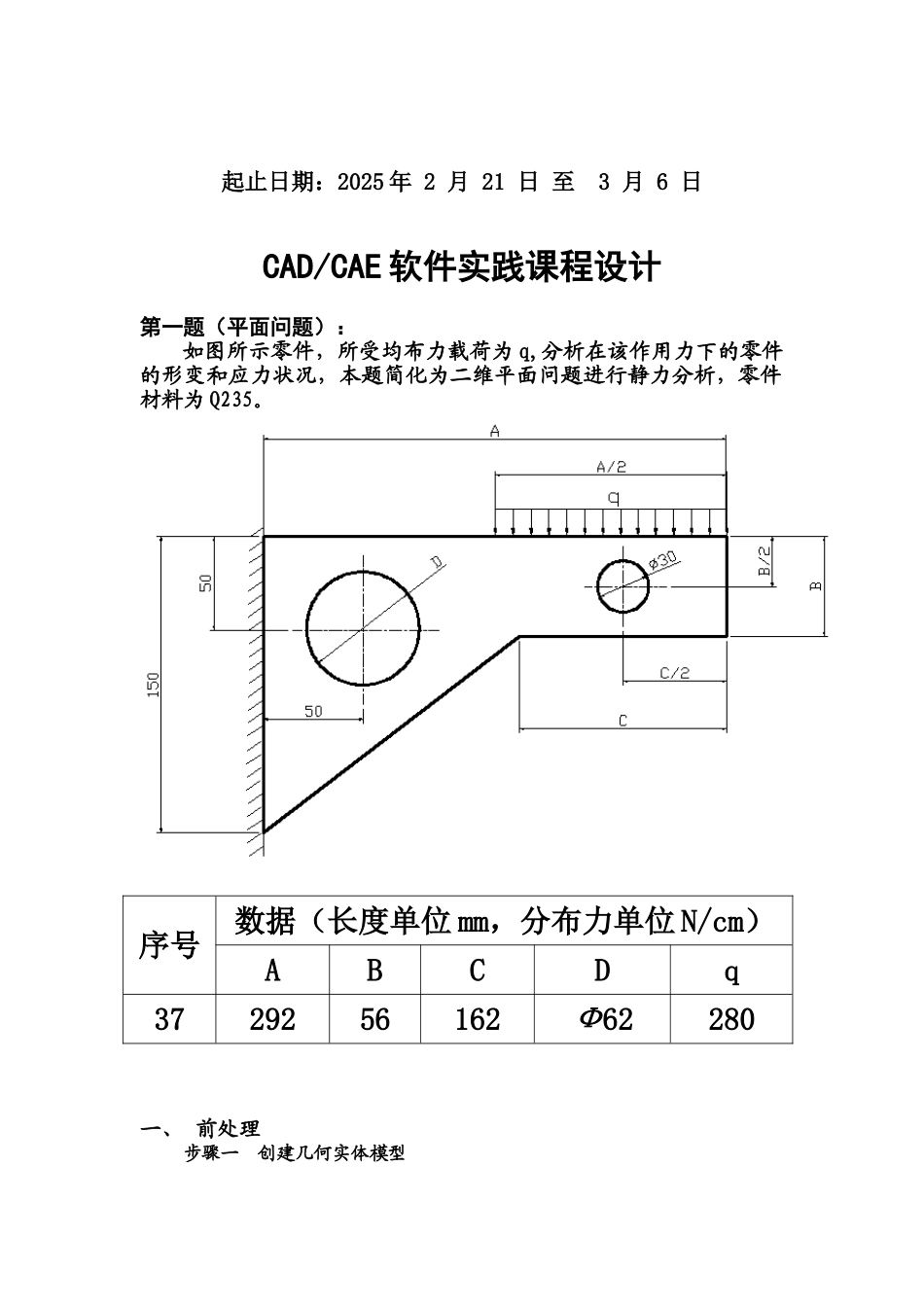

ansys 软件实践专业课程设计CAD/CAE 软件实践课程设计 专 业： 机械设计制造及其自动化 班 级： 机械 10805 序 号： 37 姓 名： 郑雄 指导老师： 起止日期：2025 年 2 月 21 日 至 3 月 6 日CAD/CAE 软件实践课程设计第一题（平面问题）：如图所示零件，所受均布力载荷为 q,分析在该作用力下的零件的形变和应力状况，本题简化为二维平面问题进行静力分析，零件材料为 Q235。序号数据（长度单位 mm，分布力单位 N/cm）ABCDq3729256162Ф62280一、 前处理 步骤一 创建几何实体模型1. 创建图形。 Menu>Preprocessor>Modeling>Create>Keypoints >in Active CS输 入 节 点 1(0,0) 2(0,150) 3(146,150) 4(292,150) 5（292,94) 6(130,94)点 OKMain Menu>Preprocessor>Modeling>Create>Lines>Lines >Straight Line用光标点 1，2 点，2,3 点，3，4 点，4，5 点，5，6 点连成直结，点 Apply；连完点“OK”Main Menu>Preprocessor>Modeling>Create>Areas>Arbitrary >By lines用光标分别点击各条边，全部点击完毕后点击OK，出现如下图形： MainMenu>Proprocessor>Modeling>Create>Areas>Circle>Solid Circles输入: WP X=50 输入: WP X=211 WPY=100 WPY=122 RADIUS=31 RADIUS=15，将两个圆从图形中除去MainMenu>Proprocessor>Modeling>Operate>Booleans>Subtract>Areas弹出对话框后，用光标点基本（即总体），再点“OK”，再点要减去的部分，“OK”得到基本图形步骤二 进行单元属性定义1 定义单元类型。Main Menu>Proprocessor>Element Type >Add/Edit/Delete 弹出对话框中后，点“Add” 。双弹出对话框，选“Solid”和“8 node 82”,点“OK”，退回到前一个对话框。点“Element Type”对话框中的“Options”K3 处选：Plans strs (表示选平面应力单元没有厚度)K5 处选：Nodal stree(表示需要额外输出单元节点应力)K6 处选：No extra output. Main Menu>Proprocessor>Material Props>Material Models. 弹出对话框，双击 Structural>Liner>Elastic>Isotropic。输入弹性模量和泊松比 点击 ok。由于是平面问题，故不需要定义是常数。步骤三 对整个图形进行网格划分及求解。１. 定义网格(单元)尺寸MainMenu>Proprocessor>Meshing>SizeCntrls>Manual Size>Areas> All Areas, 弹出对话框，输入单元边长为: 3 2. 划分网格Main Menu>Proprocessor>Meshin...
