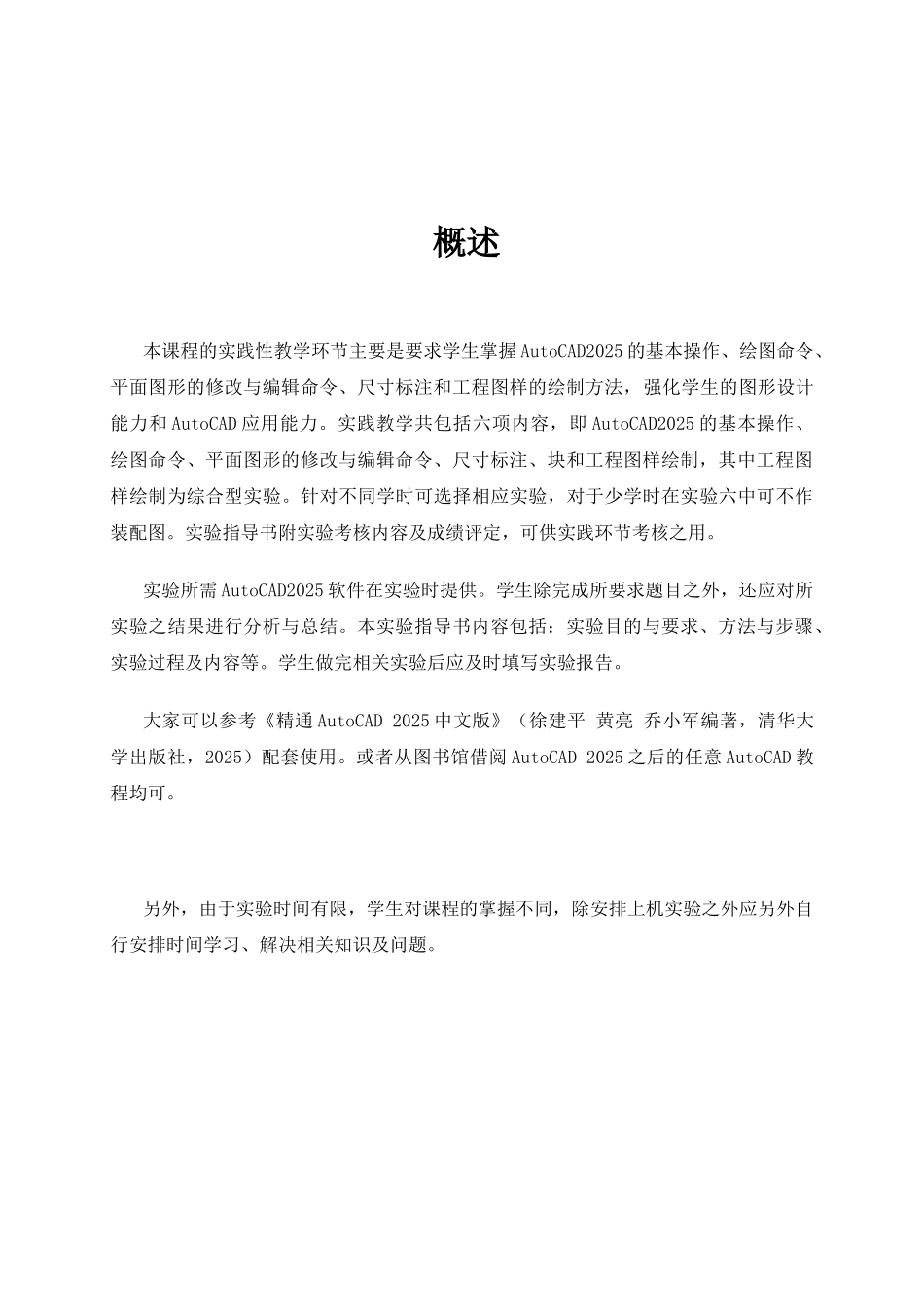

实验指导书《工程制图及 CAD》专业班级姓名学号宿州学院机械与电子工程学院二零一六年 概述本课程的实践性教学环节主要是要求学生掌握 AutoCAD2025 的基本操作、绘图命令、平面图形的修改与编辑命令、尺寸标注和工程图样的绘制方法，强化学生的图形设计能力和 AutoCAD 应用能力。实践教学共包括六项内容，即 AutoCAD2025 的基本操作、绘图命令、平面图形的修改与编辑命令、尺寸标注、块和工程图样绘制，其中工程图样绘制为综合型实验。针对不同学时可选择相应实验，对于少学时在实验六中可不作装配图。实验指导书附实验考核内容及成绩评定，可供实践环节考核之用。实验所需 AutoCAD2025 软件在实验时提供。学生除完成所要求题目之外，还应对所实验之结果进行分析与总结。本实验指导书内容包括：实验目的与要求、方法与步骤、实验过程及内容等。学生做完相关实验后应及时填写实验报告。大家可以参考《精通 AutoCAD 2025 中文版》（徐建平 黄亮 乔小军编著，清华大学出版社，2025）配套使用。或者从图书馆借阅 AutoCAD 2025 之后的任意 AutoCAD 教程均可。另外，由于实验时间有限，学生对课程的掌握不同，除安排上机实验之外应另外自行安排时间学习、解决相关知识及问题。目 录实验一 AutoCAD 的基本操作.............................................................................1实验二 绘图命令..................................................................................................3实验三 平面图形的修改与编辑..........................................................................5实验四 尺寸标注..................................................................................................8实验五 图块..........................................................................................................9实验六 工程图样绘制........................................................................................10实验考核.............................................................................................................16实验一 AutoCAD 的基本操作一、实验目的1、了解 AutoCAD 基本概念2、学习 AutoCAD2025 的基本操作二、实验内容（一）图框设置与绘制I、实验要求：按要求设图限，建图层，画图框和标题栏，如图 1-1 ...
