AutoCAD上机练习四正多边形

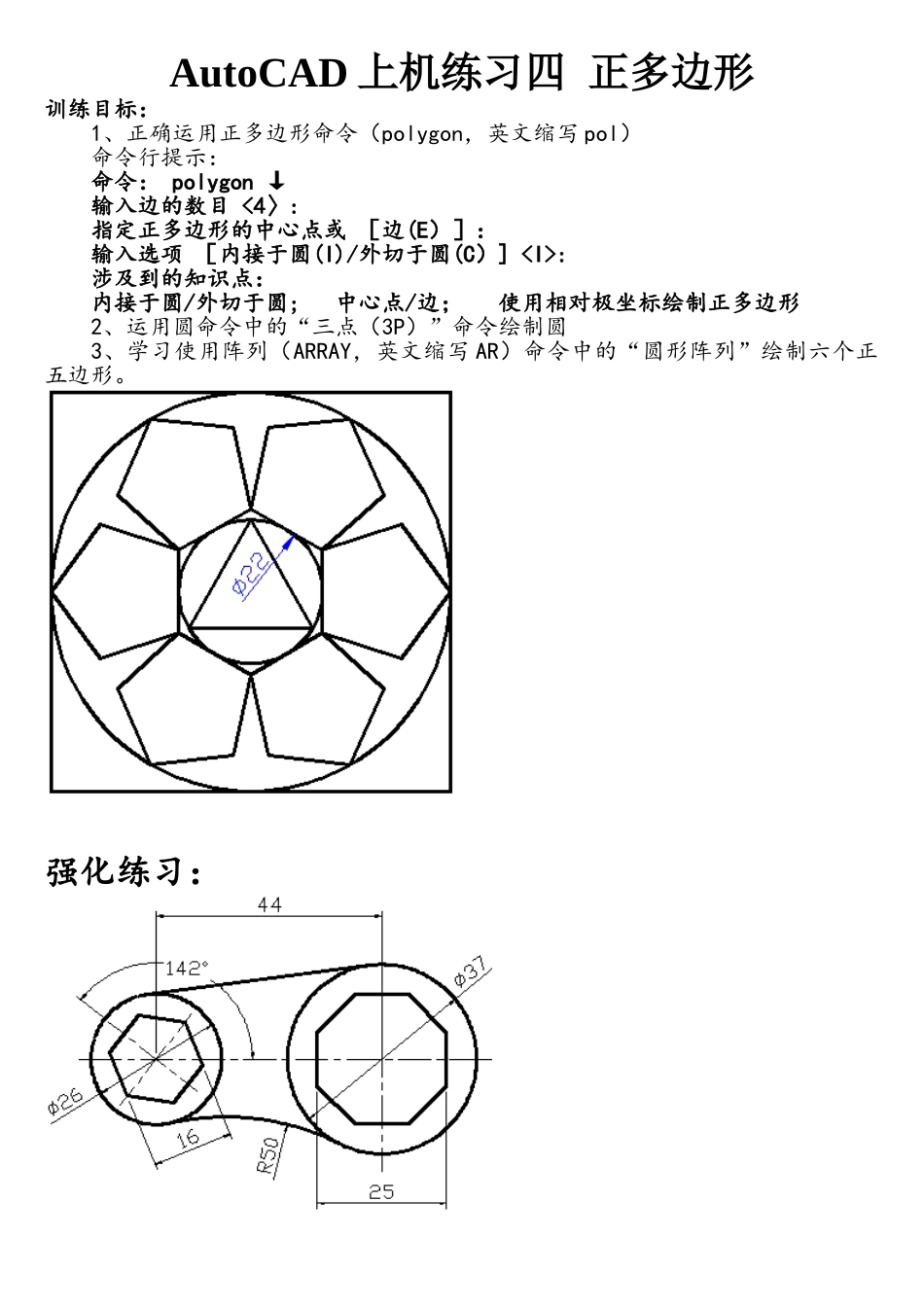

AutoCAD上机练习四正多边形_第1页
1/2

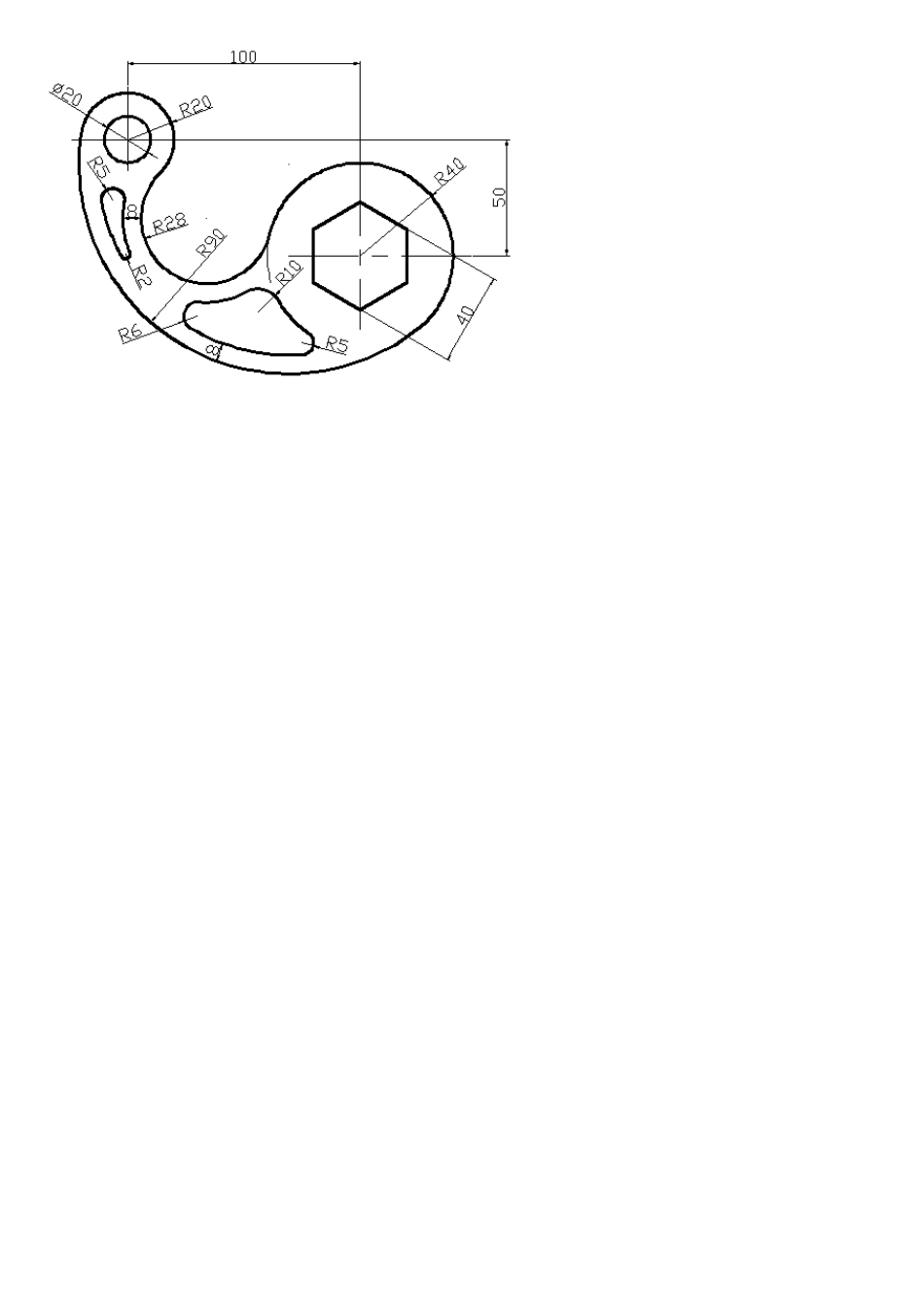

AutoCAD上机练习四正多边形_第2页
2/2
AutoCAD 上机练习四 正多边形训练目标:1、正确运用正多边形命令(polygon,英文缩写 pol)命令行提示:命令: polygon ↓输入边的数目 <4〉: 指定正多边形的中心点或 [边(E)]:输入选项 [内接于圆(I)/外切于圆(C)] :涉及到的知识点:内接于圆/外切于圆; 中心点/边; 使用相对极坐标绘制正多边形2、运用圆命令中的“三点(3P)”命令绘制圆3、学习使用阵列(ARRAY,英文缩写 AR)命令中的“圆形阵列”绘制六个正五边形。强化练习:
