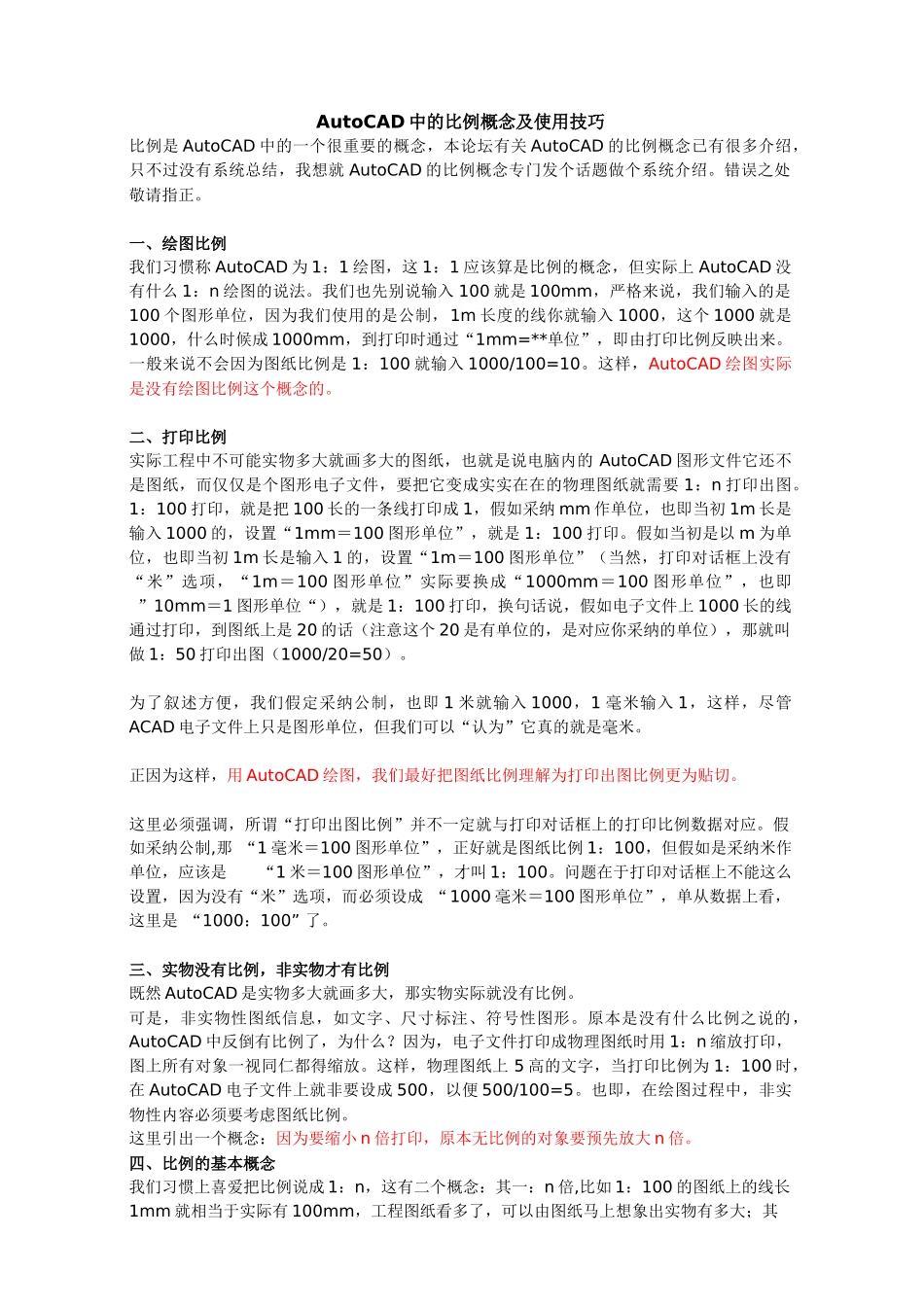

AutoCAD 中的比例概念及使用技巧比例是 AutoCAD 中的一个很重要的概念,本论坛有关 AutoCAD 的比例概念已有很多介绍,只不过没有系统总结,我想就 AutoCAD 的比例概念专门发个话题做个系统介绍
错误之处敬请指正
一、绘图比例 我们习惯称 AutoCAD 为 1:1 绘图,这 1:1 应该算是比例的概念,但实际上 AutoCAD 没有什么 1:n 绘图的说法
我们也先别说输入 100 就是 100mm,严格来说,我们输入的是100 个图形单位,因为我们使用的是公制,1m 长度的线你就输入 1000,这个 1000 就是1000,什么时候成 1000mm,到打印时通过“1mm=**单位”,即由打印比例反映出来
一般来说不会因为图纸比例是 1:100 就输入 1000/100=10
这样,AutoCAD 绘图实际是没有绘图比例这个概念的
二、打印比例 实际工程中不可能实物多大就画多大的图纸,也就是说电脑内的 AutoCAD 图形文件它还不是图纸,而仅仅是个图形电子文件,要把它变成实实在在的物理图纸就需要 1:n 打印出图
1:100 打印,就是把 100 长的一条线打印成 1,假如采纳 mm 作单位,也即当初 1m 长是输入 1000 的,设置“1mm=100 图形单位”,就是 1:100 打印
假如当初是以 m 为单位,也即当初 1m 长是输入 1 的,设置“1m=100 图形单位”(当然,打印对话框上没有“米”选项,“1m=100 图形单位”实际要换成“1000mm=100 图形单位”,也即 ”10mm=1 图形单位“),就是 1:100 打印,换句话说,假如电子文件上 1000 长的线通过打印,到图纸上是 20 的话(注意这个 20 是有单位的,是对应你采纳的单位),那就叫做 1:50 打印出图(1000/20=50)
为了叙述方便,我们假定采纳
