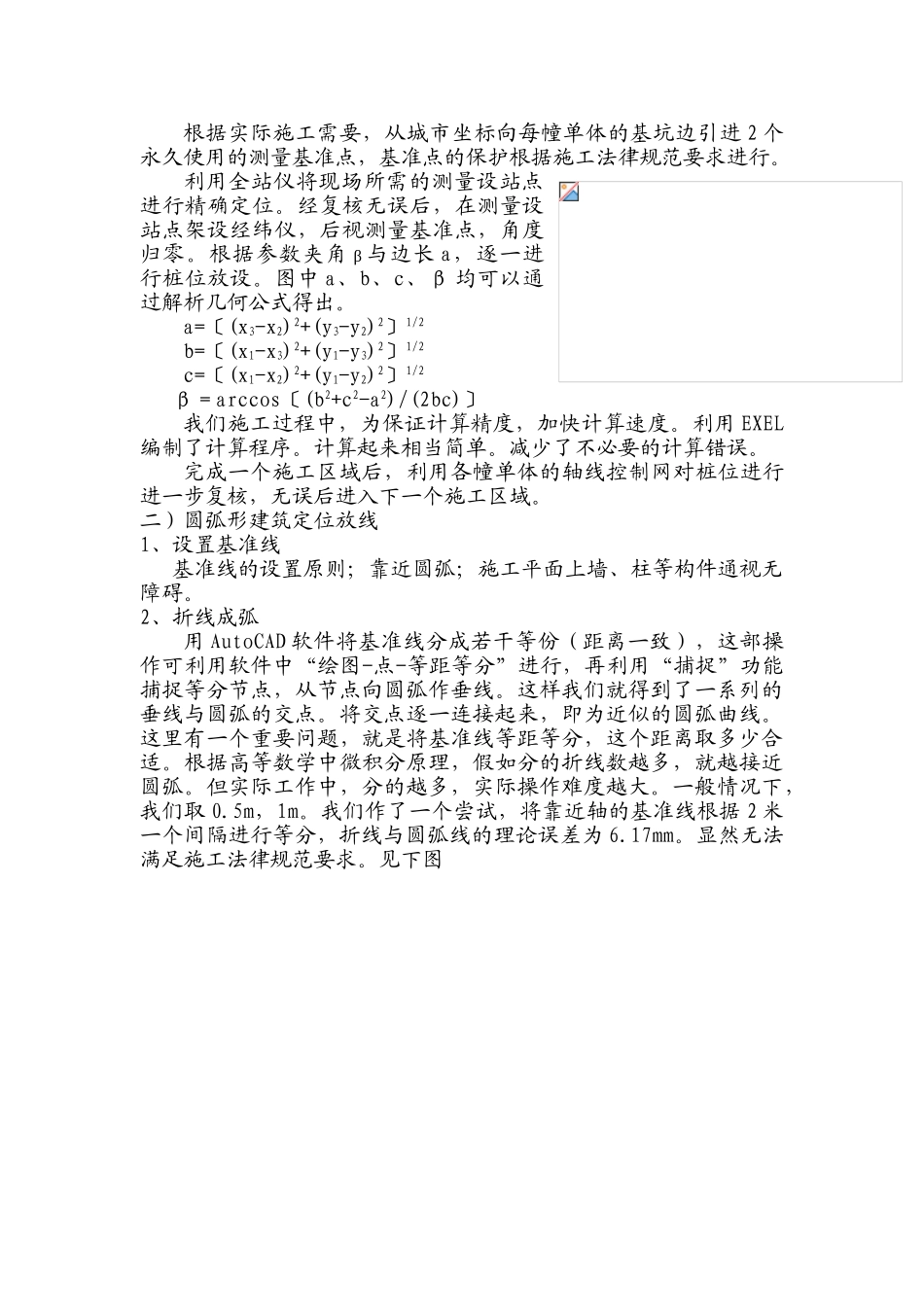

AutoCAD 软件在施工放线中的运用[摘要]随着时代的进步，建筑造型日趋多样化，不规则外形的建筑越来越多。测量工具也在不断地升级换代，从普通的经纬仪到电子经纬仪，再到全站仪。但在工程测量中，凭借传统的经纬仪、全站仪，都很难满足某些复杂的测量放线要求。我们在项目施工过程中，利用经纬仪、全站仪结合 AutoCAD（计算机辅设计）技术，较为精确地完成了繁琐、复杂的测量放线工作，大大提高了工效。[关键词] AutoCAD 管桩定位 圆弧放线一、工程概况东 方 巴 黎 住 宅 小 区 建 筑 面 积 62512.35m2, 由 12 幢（1#、2#、3#、4#、5#、6#、7#、8#楼、9#、10#、11#、12#）高层住宅楼、1 只人防地库、1 幢展览馆以及住宅楼周边的商业门面组成。1-8#楼 16 层，9-12#楼 18 层。均采纳 HPC 管桩基础，总桩数 2025 根。地下车库地下一层、门面房地上二层，展览馆地上六层。均采纳天然地基基础，住宅楼均为“一”字形建筑；展览馆呈纺锤形。二、工程难点1、建筑单位为控制建设成本，施工场地硬化不太到位，静压桩机行走过程中，表面土位移较大。假如根据传统的做法：先设置现场总体控制轴网，然后进行细部轴线放设。最后将每个桩位标示在场地上。一方面工序复杂，工作量大；另一方面桩基施工过程中，桩位位移不可避开。2、展览馆呈纺锤形，梁柱也呈圆弧形分布，该圆弧圆心位于建筑物外较远的地方，采纳传统的定圆心拉半径的做法，根本无法施工。又与住宅楼相交。门面房、展览馆与住宅楼各为一套轴线控制系统。假如定位不准确，将直接影响与住宅楼的对接。三、内业准备1、前期文件及法律规范准备正式定位放线前，项目部及时收集、整理好相关的设计图纸（包括设计变更）、建筑红线图、工程测量法律规范（GB50026-2025）等。2、仪器及工具准备 计算机及相关软件（AutoCAD 等）、经纬仪、水准仪、塔尺、钢卷尺等做好必要的检查和调试。3、依据测绘公司提供的提供的城市坐标，确定各单体的主控制线。4、电子版图纸的准备及处理在施工前，我们首先从设计单位得到一套完整的、准确的电子版图纸，将图纸中分区、分幢绘制的桩基础布置图复制到总平面图上。这样做的目的在于将原先桩位图置于总平面图的轴线系统中。我们在 AutoCAD 中加载一个“坐标标注工具”，这样就可以轻松地运用圆心捕捉功能，对每根桩进行坐标采集工作。四、现场定位放线一）桩位的放线根据实际施工需要，从城市坐标向每幢单体的基坑边引进 2 个永久使用...
