BIM软件小技巧：Revit软件中插入式的机械设备族的创建方法

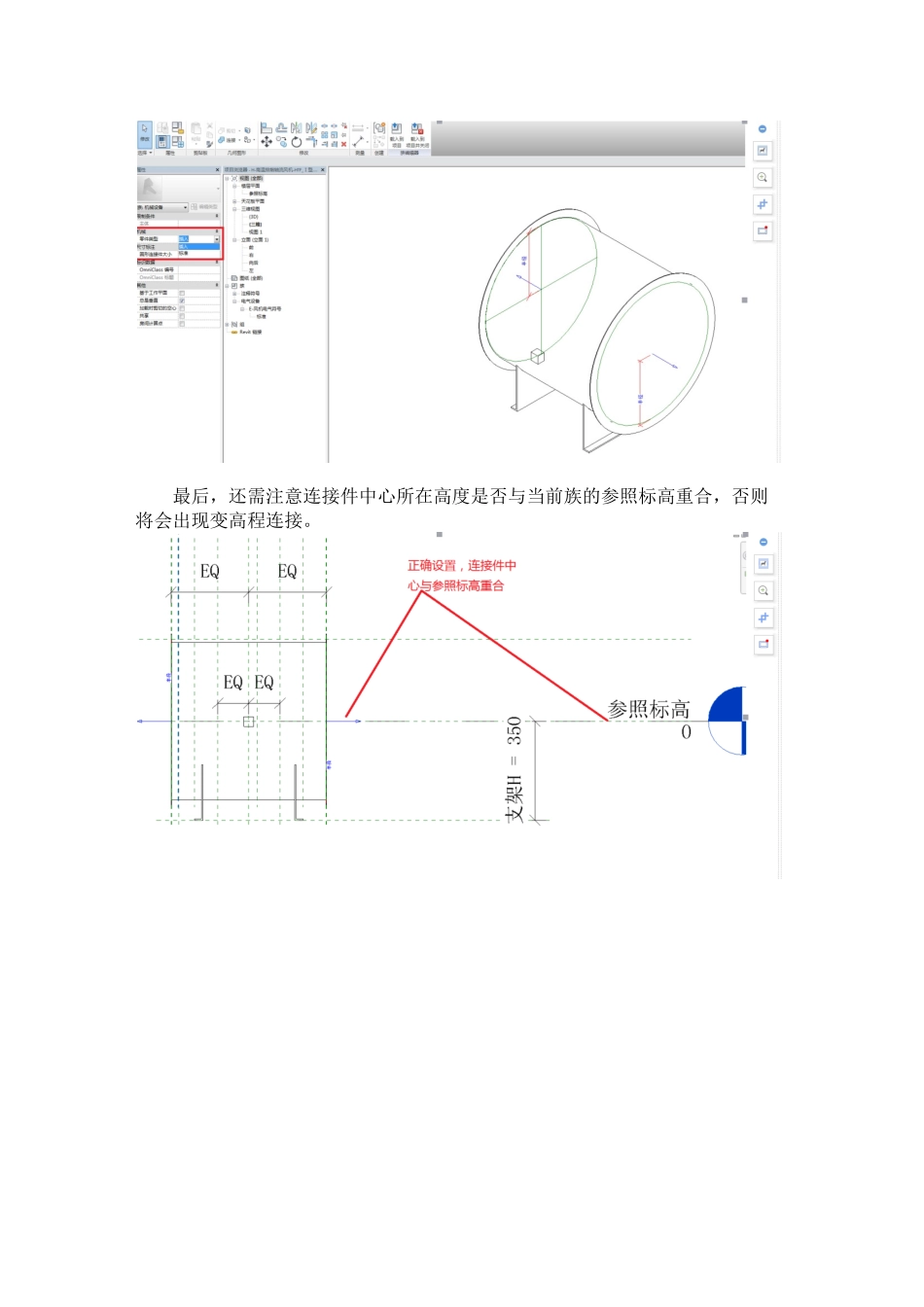

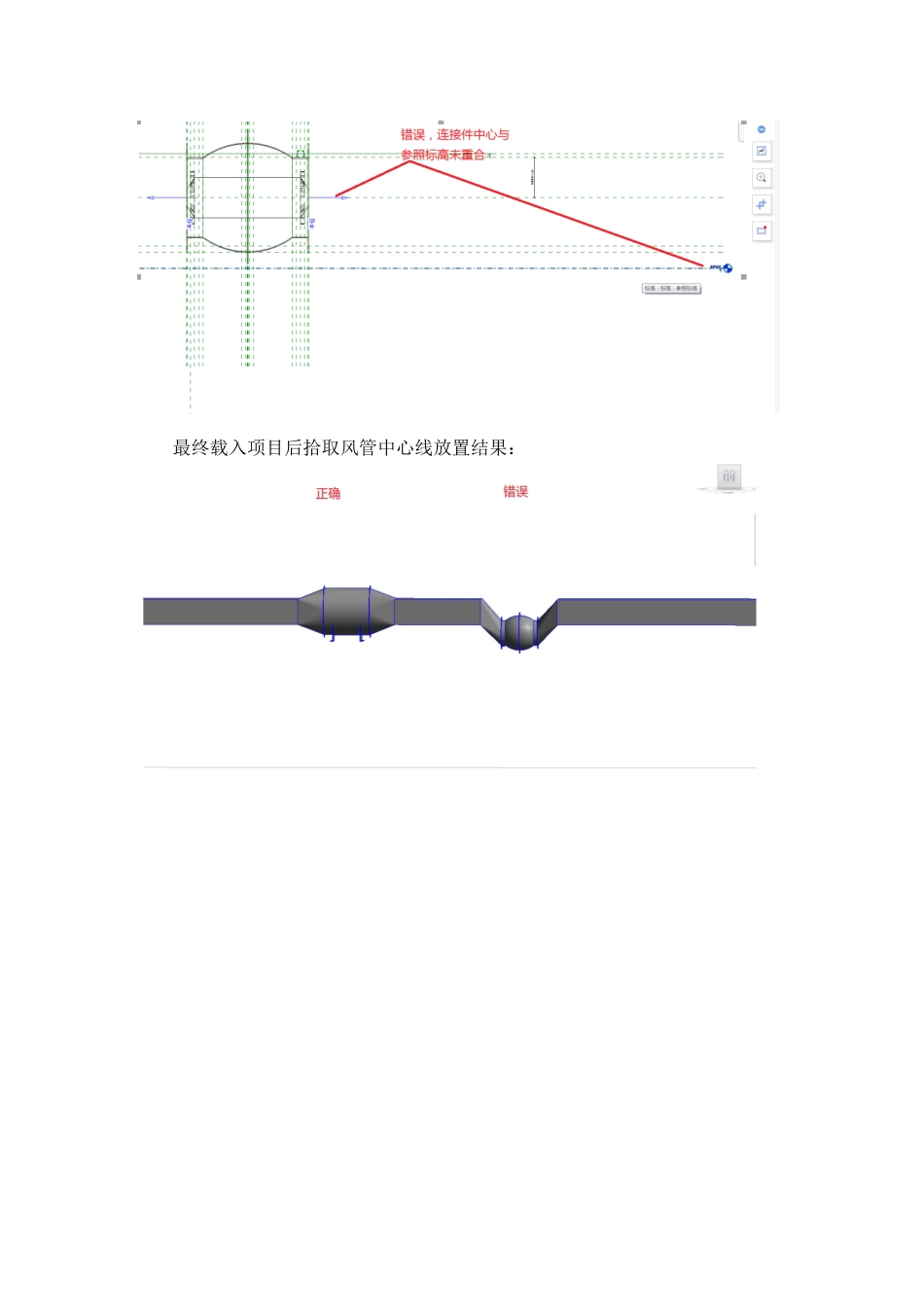

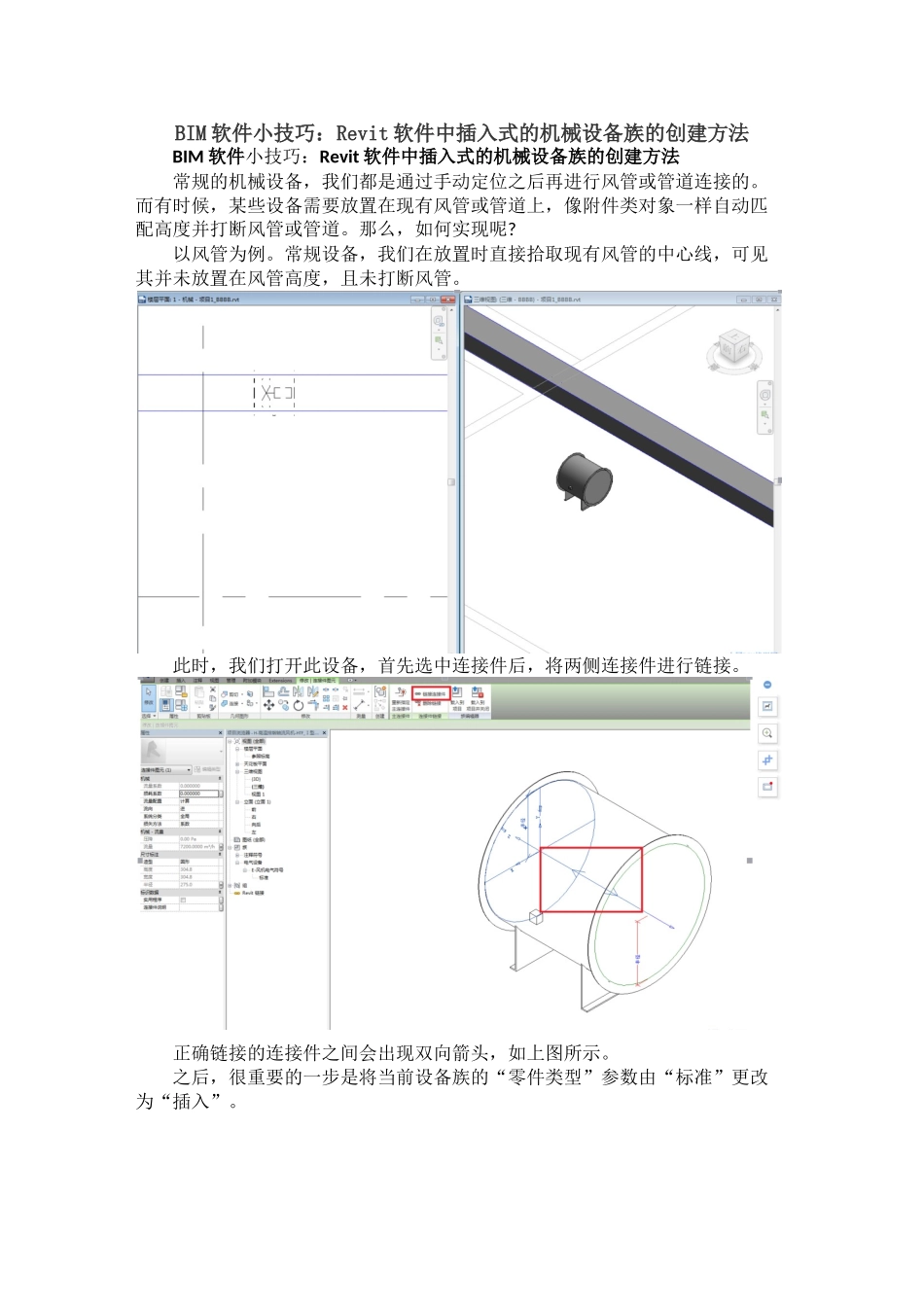

BIM 软件小技巧：Revit 软件中插入式的机械设备族的创建方法 BIM 软件小技巧：Revit 软件中插入式的机械设备族的创建方法 常规的机械设备，我们都是通过手动定位之后再进行风管或管道连接的。而有时候，某些设备需要放置在现有风管或管道上，像附件类对象一样自动匹配高度并打断风管或管道。那么，如何实现呢? 以风管为例。常规设备，我们在放置时直接拾取现有风管的中心线，可见其并未放置在风管高度，且未打断风管。 此时，我们打开此设备，首先选中连接件后，将两侧连接件进行链接。 正确链接的连接件之间会出现双向箭头，如上图所示。 之后，很重要的一步是将当前设备族的“零件类型”参数由“标准”更改为“插入”。 最后，还需注意连接件中心所在高度是否与当前族的参照标高重合，否则将会出现变高程连接。 最终载入项目后拾取风管中心线放置结果：
