CAXA-编程助手应用小经验

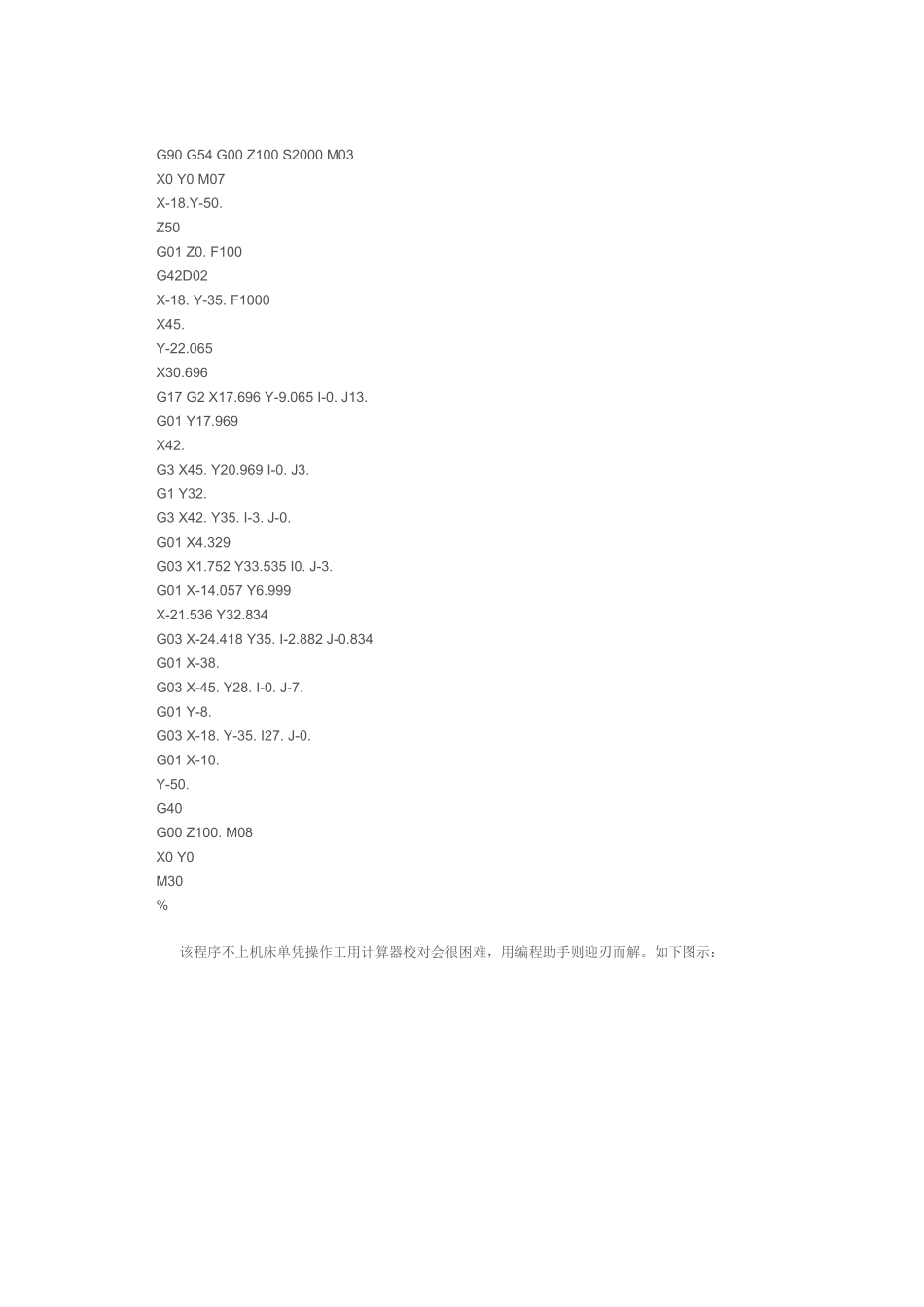

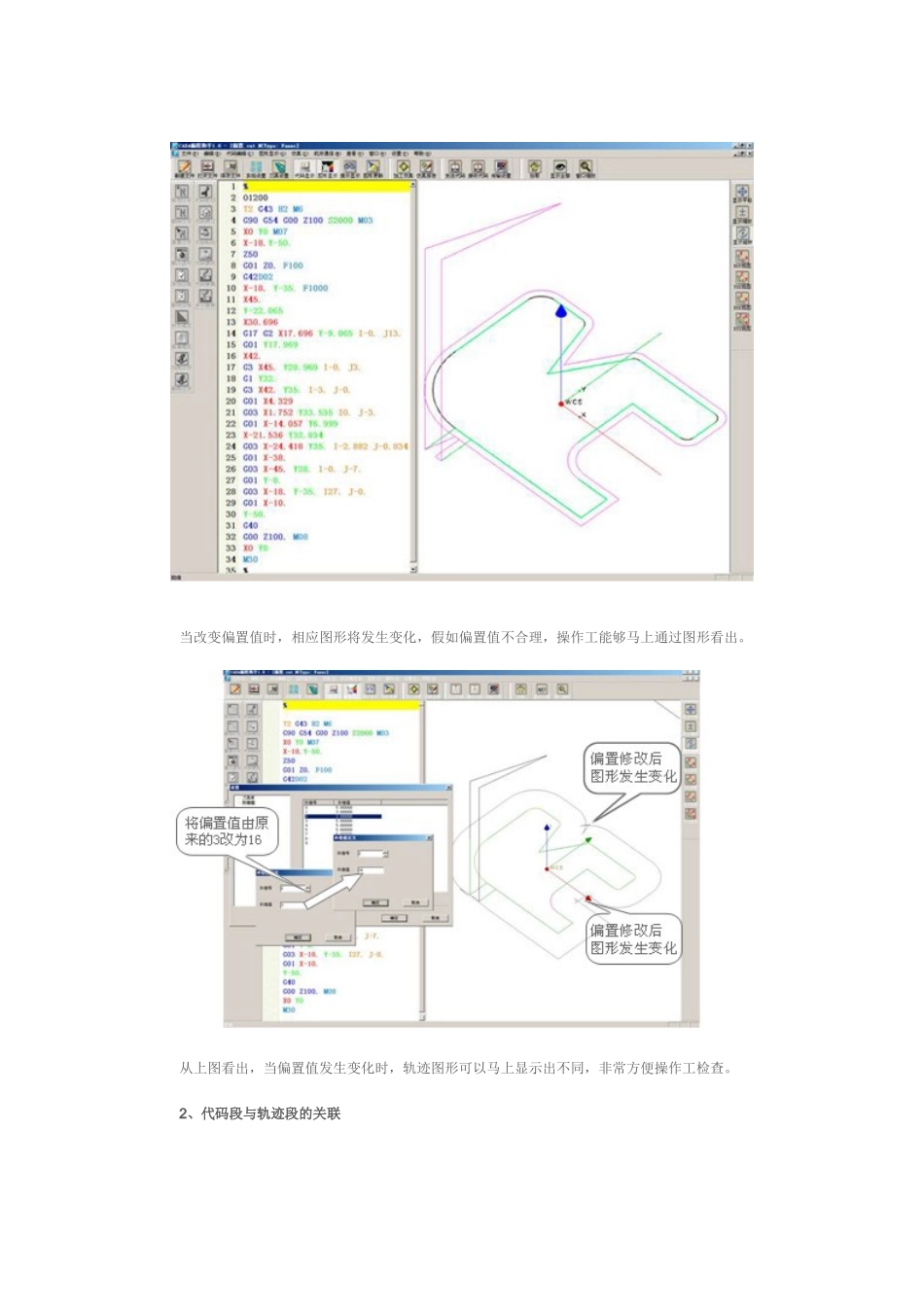

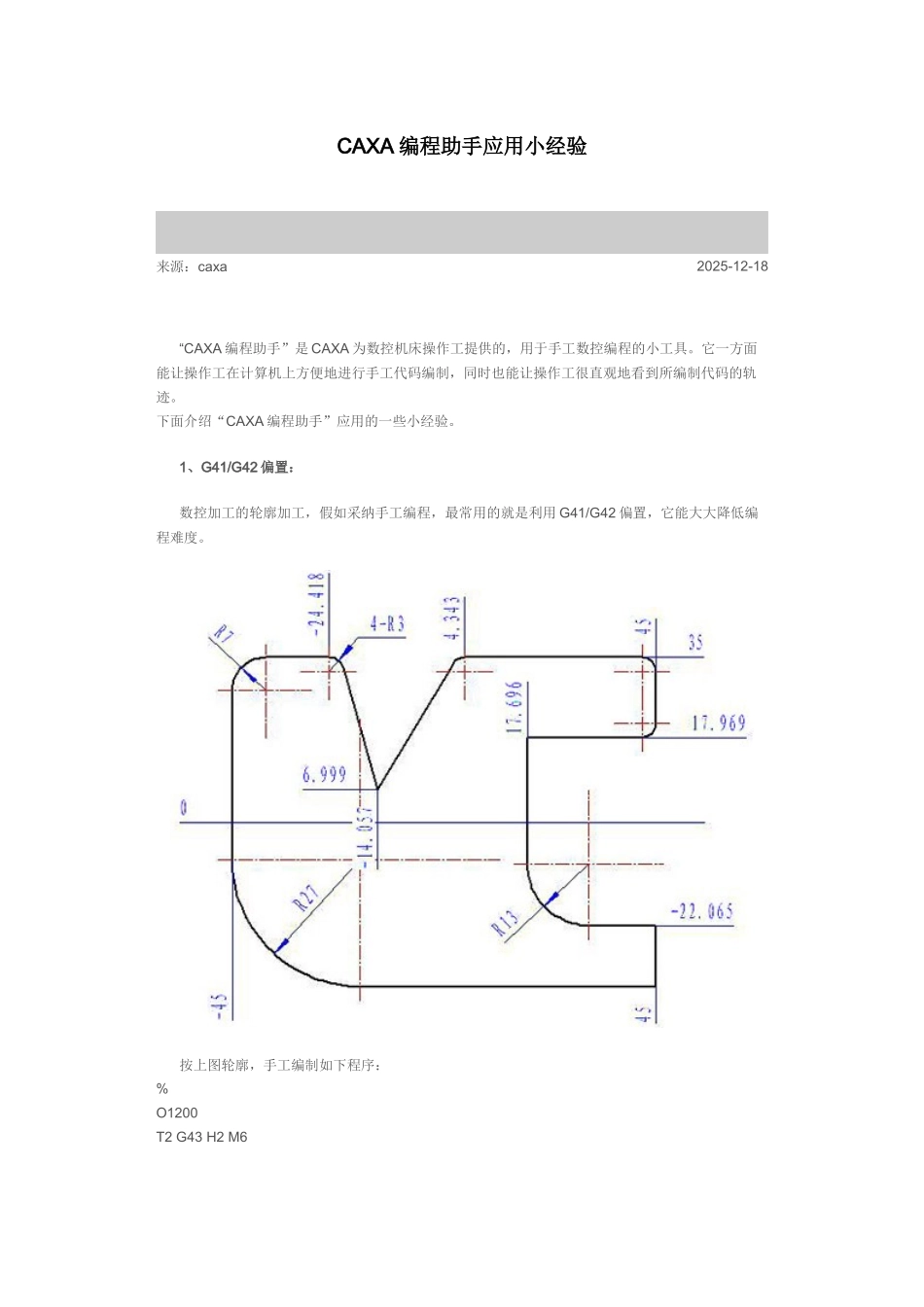

CAXA 编程助手应用小经验来源：caxa2025-12-18“CAXA 编程助手”是 CAXA 为数控机床操作工提供的，用于手工数控编程的小工具。它一方面能让操作工在计算机上方便地进行手工代码编制，同时也能让操作工很直观地看到所编制代码的轨迹。下面介绍“CAXA 编程助手”应用的一些小经验。1、G41/G42 偏置：数控加工的轮廓加工，假如采纳手工编程，最常用的就是利用 G41/G42 偏置，它能大大降低编程难度。按上图轮廓，手工编制如下程序：%O1200T2 G43 H2 M6G90 G54 G00 Z100 S2000 M03 X0 Y0 M07 X-18.Y-50.Z50G01 Z0. F100 G42D02X-18. Y-35. F1000 X45. Y-22.065 X30.696 G17 G2 X17.696 Y-9.065 I-0. J13. G01 Y17.969 X42. G3 X45. Y20.969 I-0. J3. G1 Y32. G3 X42. Y35. I-3. J-0. G01 X4.329 G03 X1.752 Y33.535 I0. J-3. G01 X-14.057 Y6.999 X-21.536 Y32.834 G03 X-24.418 Y35. I-2.882 J-0.834 G01 X-38. G03 X-45. Y28. I-0. J-7. G01 Y-8. G03 X-18. Y-35. I27. J-0. G01 X-10.Y-50.G40G00 Z100. M08X0 Y0M30 %该程序不上机床单凭操作工用计算器校对会很困难，用编程助手则迎刃而解。如下图示：当改变偏置值时，相应图形将发生变化，假如偏置值不合理，操作工能够马上通过图形看出。从上图看出，当偏置值发生变化时，轨迹图形可以马上显示出不同，非常方便操作工检查。2、代码段与轨迹段的关联仍用上面例子，当操作工选取某段代码，则相应的图形段会加亮；反之当操作工选取轨迹段，软件能自动定位到该轨迹段对应的代码段。这种机制对于操作工通过选取错误段图形，定位修改代码非常有用。3、换刀模拟及 G83 啄式钻孔等的模拟利用“CAXA 编程助手”的仿真线框仿真功能，可模拟程序的换刀及啄式钻孔，其中啄式钻孔可模拟出钻头上下往复的运动情况。4、代码的转换“CAXA 编程助手”提供了一项非常有用的功能，即可将标准 ISO 码转换成Heidenhain、Siemens、Hass、Fagor、华中数控、广州数控等格式代码。5、代码编辑处理“CAXA 编程助手”的代码编辑功能不仅支持一般的“剪切”、“复制”、“粘贴”、“查找”、“替换”、“全选”、“撤销”等基本功能，另外提供数控编程特有的功能，如“行号定义”、“添加行号”、“删除行号”、“重置行号”以及多次替换等。例如：某机床的 X、Y、Z 与常用的不一样，其 X 轴是常用的 Z、Y 轴是常用的 X、...
