DHT11温湿度传感器与单片机之间的通信

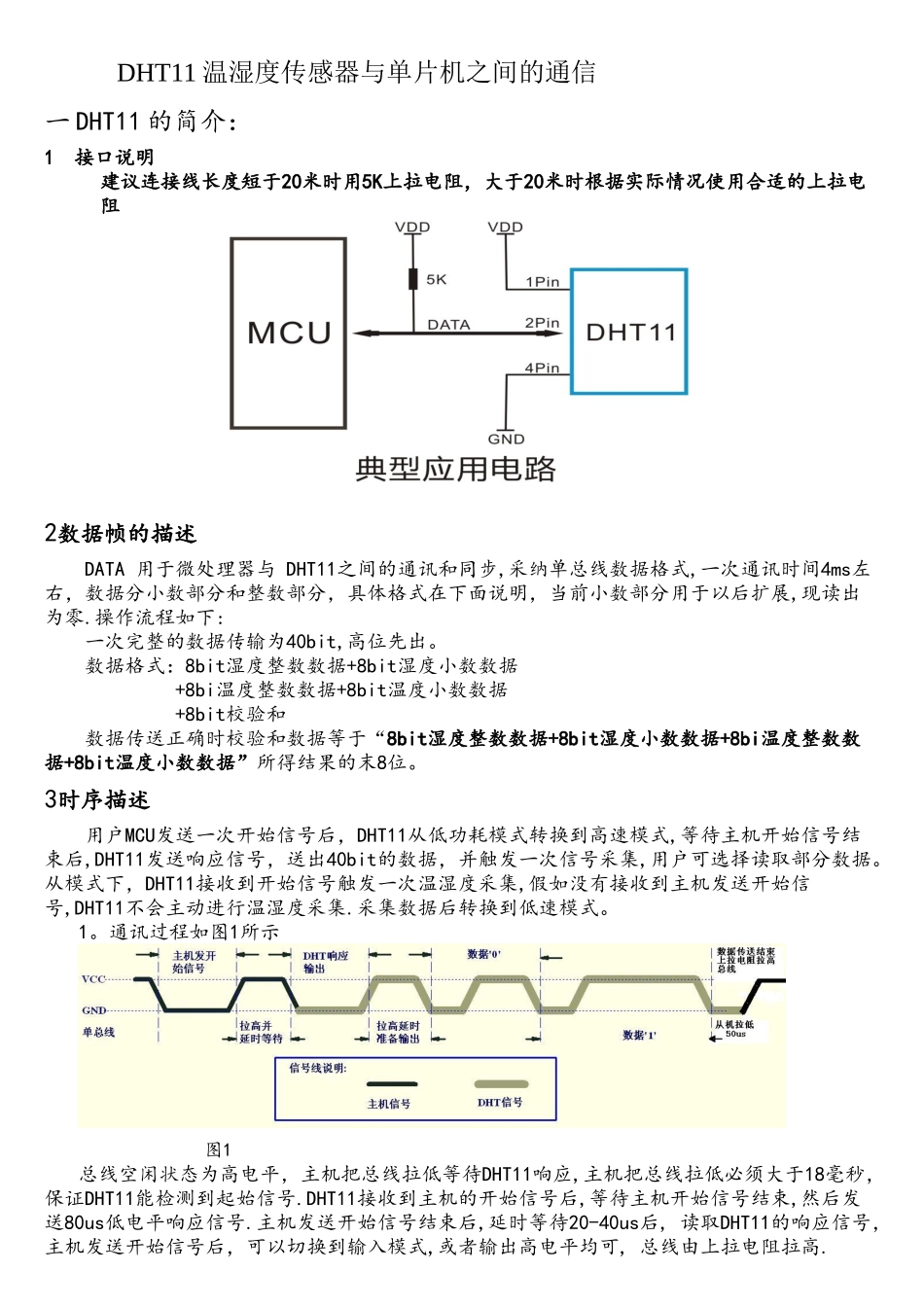

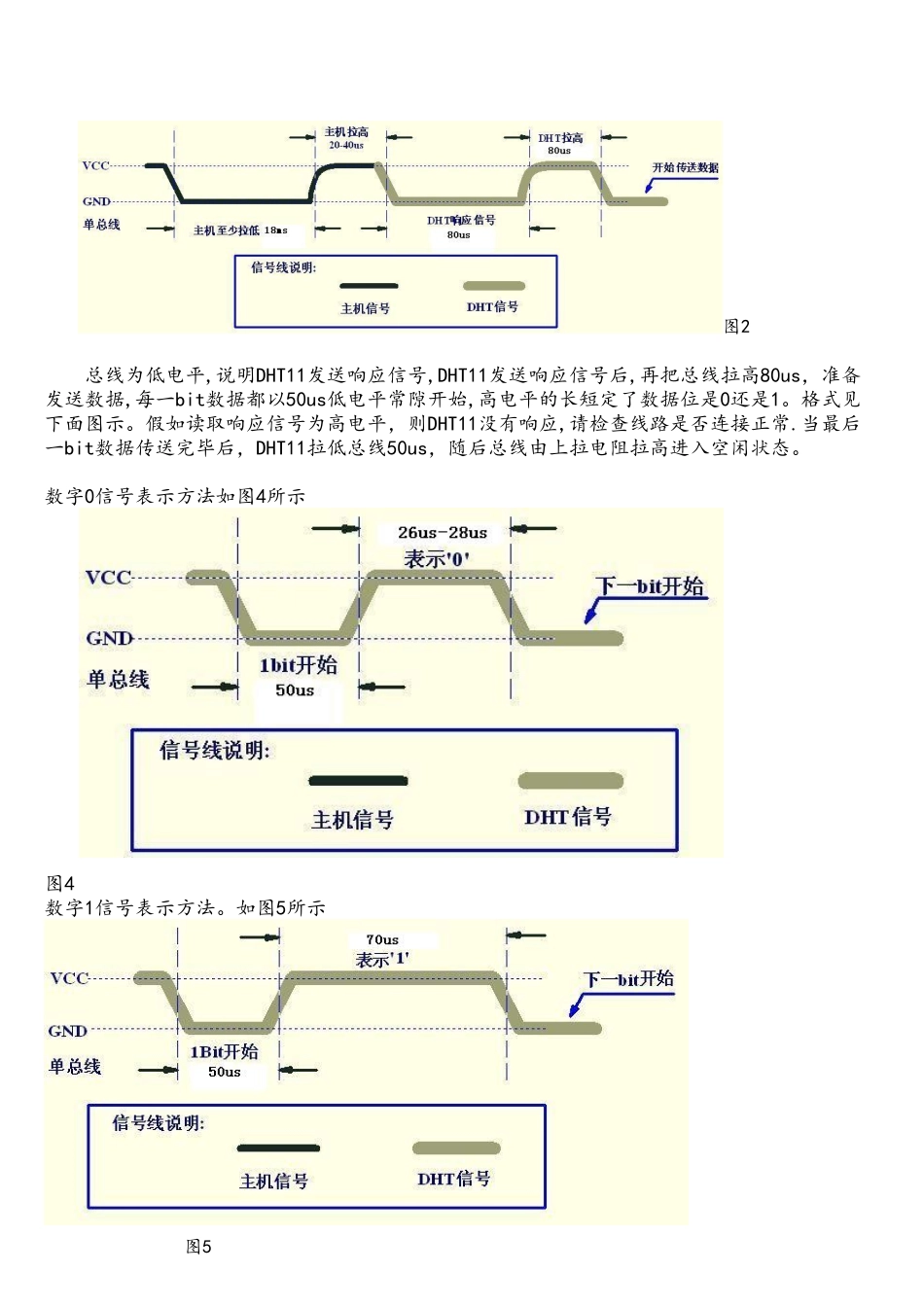

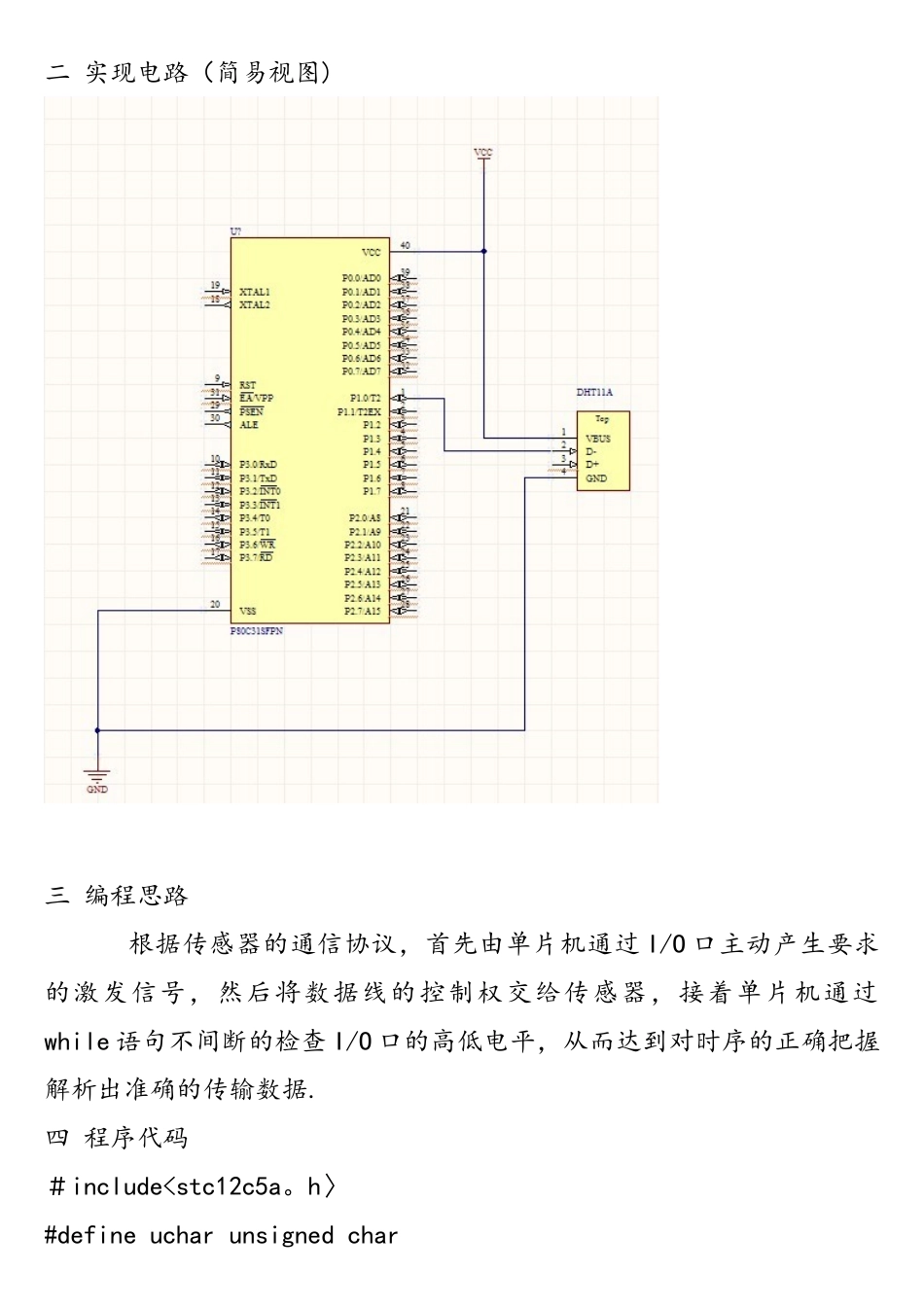

DHT11 温湿度传感器与单片机之间的通信一 DHT11 的简介：1 接口说明 建议连接线长度短于20米时用5K上拉电阻，大于20米时根据实际情况使用合适的上拉电阻2数据帧的描述DATA 用于微处理器与 DHT11之间的通讯和同步,采纳单总线数据格式,一次通讯时间4ms左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。数据格式：8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据 +8bit校验和数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。3时序描述用户MCU发送一次开始信号后，DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号，送出40bit的数据，并触发一次信号采集,用户可选择读取部分数据。从模式下，DHT11接收到开始信号触发一次温湿度采集,假如没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。1。通讯过程如图1所示图1总线空闲状态为高电平，主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒，保证DHT11能检测到起始信号.DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号，主机发送开始信号后，可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高.图2总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us，准备发送数据,每一bit数据都以50us低电平常隙开始,高电平的长短定了数据位是0还是1。格式见下面图示。假如读取响应信号为高电平，则DHT11没有响应,请检查线路是否连接正常.当最后一bit数据传送完毕后，DHT11拉低总线50us，随后总线由上拉电阻拉高进入空闲状态。数字0信号表示方法如图4所示 图4数字1信号表示方法。如图5所示 图5二 实现电路（简易视图)三 编程思路 根据传感器的通信协议，首先由单片机通过 I/O 口主动产生要求的激发信号，然后将数据线的控制权交给传感器，接着单片机通过while 语句不间断的检查 I/O 口的高低电平，从而达到对时序的正确把握解析出准确的传输数据.四 程序代码＃include
