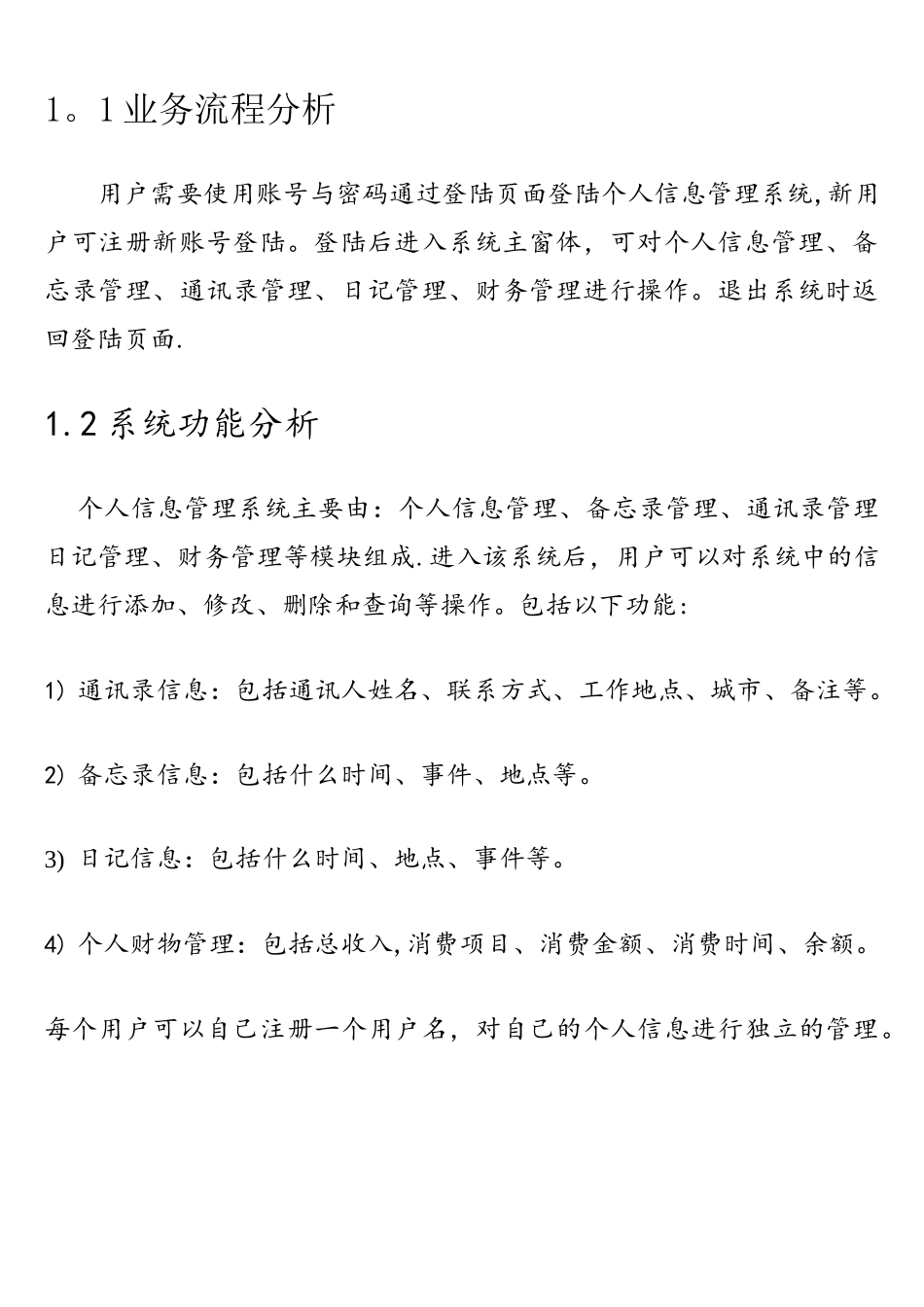

1 业务流程分析用户需要使用账号与密码通过登陆页面登陆个人信息管理系统,新用户可注册新账号登陆
登陆后进入系统主窗体，可对个人信息管理、备忘录管理、通讯录管理、日记管理、财务管理进行操作
退出系统时返回登陆页面
2 系统功能分析个人信息管理系统主要由：个人信息管理、备忘录管理、通讯录管理日记管理、财务管理等模块组成
进入该系统后，用户可以对系统中的信息进行添加、修改、删除和查询等操作
包括以下功能:1) 通讯录信息：包括通讯人姓名、联系方式、工作地点、城市、备注等
2) 备忘录信息：包括什么时间、事件、地点等
3) 日记信息：包括什么时间、地点、事件等
4) 个人财物管理：包括总收入,消费项目、消费金额、消费时间、余额
每个用户可以自己注册一个用户名，对自己的个人信息进行独立的管理

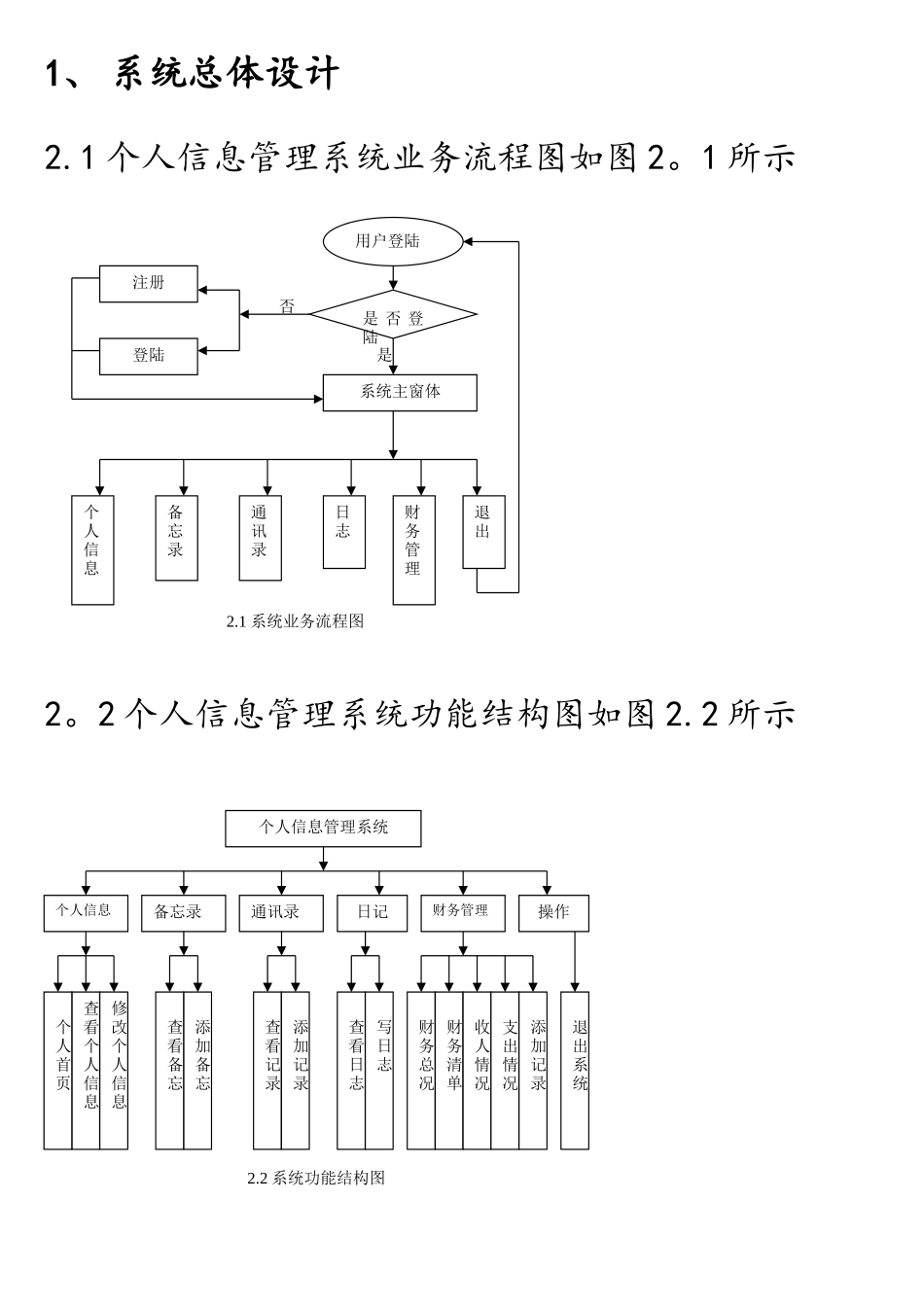

1、 系统总体设计2
1 个人信息管理系统业务流程图如图 2
2 个人信息管理系统功能结构图如图 2
2 所示用户登陆是 否 登陆系统主窗体个人信息备忘录通讯录日志财务管理登陆注册否是2
1 系统业务流程图退出个人信息管理系统个人信息备忘录通讯录日记财务管理查看个人信息写日志财务总况财务清单收人情况支出情况添加记录添加备忘查看记录添加记录查看日志个人首页修改个人信息查看备忘操作退出系统2

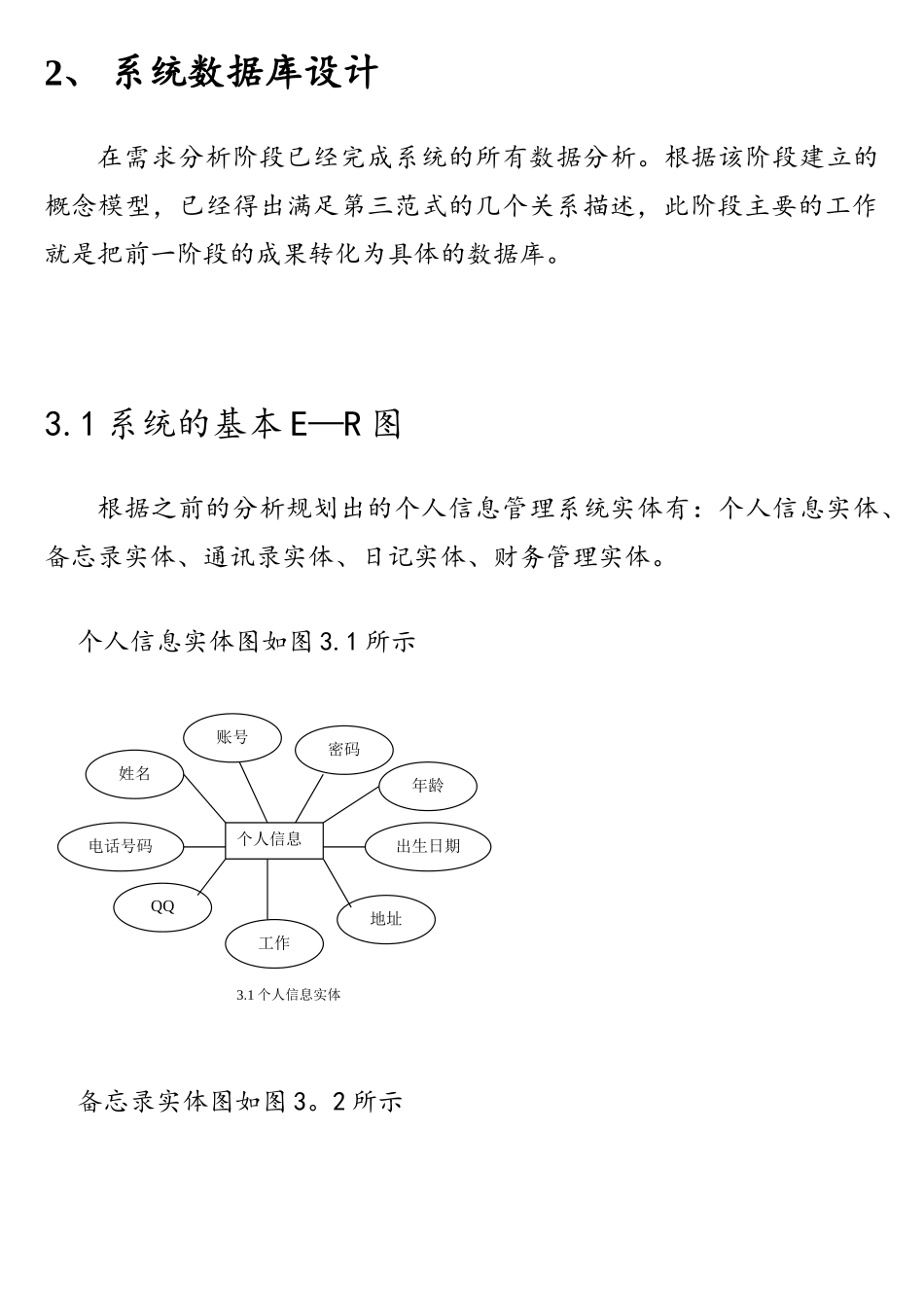

2 系统功能结构图2、 系统数据库设计在需求分析阶段已经完成系统的所有数据分析
根据该阶段建立的概念模型，已经得出满足第三范式的几个关系描述，此阶段主要的工作就是把前一阶段的成果转化为具体的数据库
1 系统的基本 E—R 图根据之前的分析规划出的个人信息管理系统实体有：个人信息实体、备忘录实体、通讯录实体、日记实体、财务管理实体
个人信息实体图如图 3
1 所示备忘录实体图如图 3
2 所示个人信息姓名年龄出生日期电话号码QQ工作地址3
1 个人信息实体账号密码同通讯录实体如图 3
