NH型冷却塔产品说明

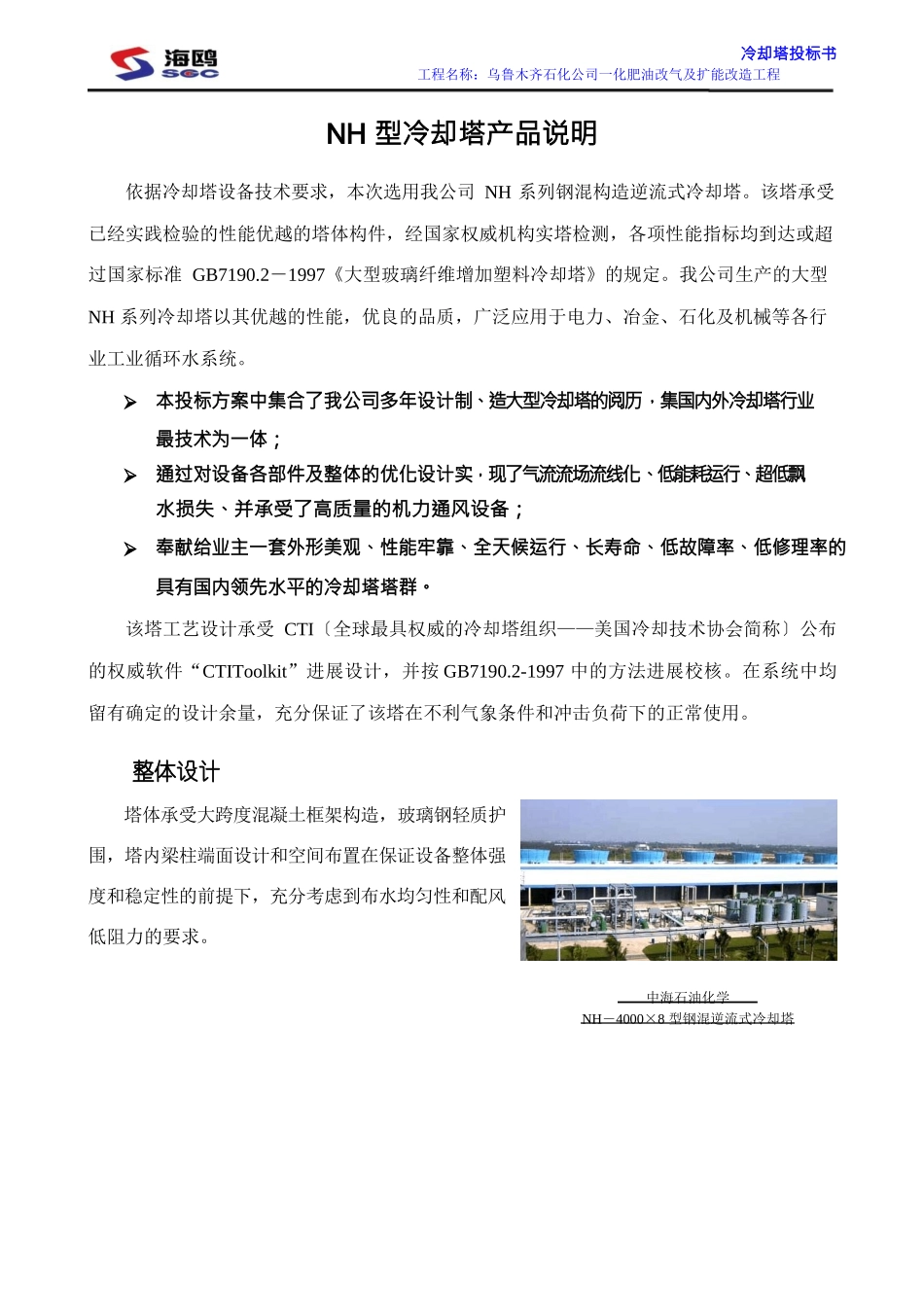

冷却塔投标书工程名称：乌鲁木齐石化公司一化肥油改气及扩能改造工程NH 型冷却塔产品说明依据冷却塔设备技术要求，本次选用我公司 NH 系列钢混构造逆流式冷却塔。该塔承受已经实践检验的性能优越的塔体构件，经国家权威机构实塔检测，各项性能指标均到达或超过国家标准 GB7190.2―1997《大型玻璃纤维增加塑料冷却塔》的规定。我公司生产的大型NH 系列冷却塔以其优越的性能，优良的品质，广泛应用于电力、冶金、石化及机械等各行业工业循环水系统。本投标方案中集合了我公司多年设计制、造大型冷却塔的阅历，集国内外冷却塔行业最技术为一体；通过对设备各部件及整体的优化设计实，现了气流流场流线化、低能耗运行、超低飘 水损失、并承受了高质量的机力通风设备；奉献给业主一套外形美观、性能牢靠、全天候运行、长寿命、低故障率、低修理率的具有国内领先水平的冷却塔塔群。该塔工艺设计承受 CTI〔全球最具权威的冷却塔组织——美国冷却技术协会简称〕公布的权威软件“CTIToolkit”进展设计，并按 GB7190.2-1997 中的方法进展校核。在系统中均留有确定的设计余量，充分保证了该塔在不利气象条件和冲击负荷下的正常使用。整体设计塔体承受大跨度混凝土框架构造，玻璃钢轻质护围，塔内梁柱端面设计和空间布置在保证设备整体强度和稳定性的前提下，充分考虑到布水均匀性和配风低阻力的要求。中海石油化学NH―4000×8 型钢混逆流式冷却塔节能导风装置 — 动能回收型风筒 型号：Φ9140 迥转型动能回收型风筒。 材质：玻璃钢。 成型工艺：模压。 工作原理：风筒由下到上分为来流收缩段、风机工作段和动压回收段三段，通过逆流塔淋水段或横流塔气室的气流经过由椭圆曲线设计的风筒来流收缩段的整理，能较好地迥转型动能回收型风筒均匀收缩过渡到风机工作段，气流在风机工作段通过叶片做功被提升到动压回收段，利用气体流场均化理论设计的动压回收段对气流进展导流集中，使出风筒气流淌压损失有效降低。 技术特点：特点 1：高效节能——把握风机叶尖到风筒内壁的间隙在 30±5mm，有效利用叶片高效段，该风筒消退了气流脱壁现象，缩小了涡流区，使风筒中心负压区面积大幅缩小，出风口断面风速分布趋于均化，该风筒动能回收值大于 30%，节能大于 8%；特点 2：低阻——内外表涂树脂两遍，经整形处理保持较高光滑度以削减阻力。特点 3：美观有用——外外表承受含光稳定剂的美国亚什兰光滑胶衣树脂层，使风筒具...
