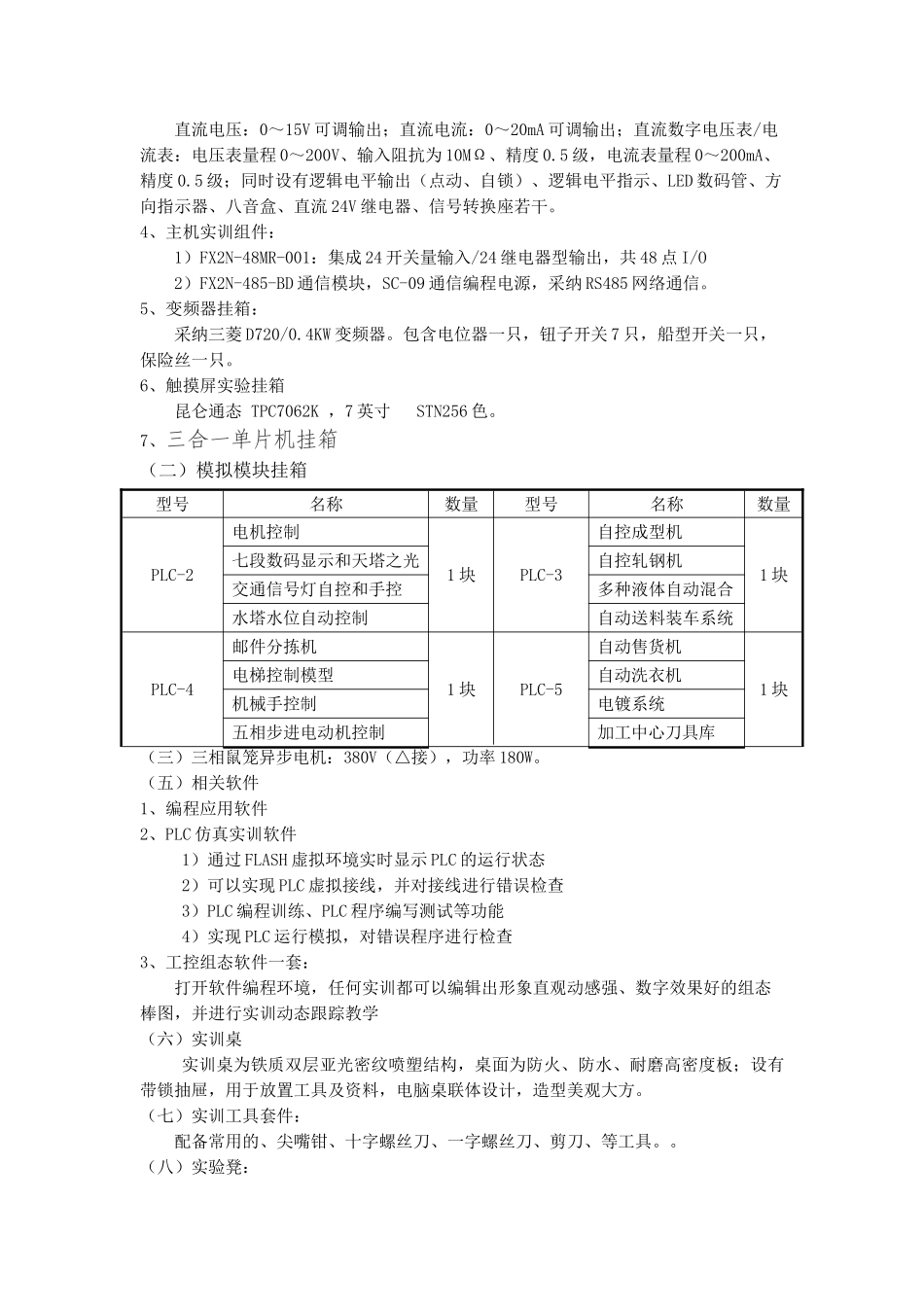

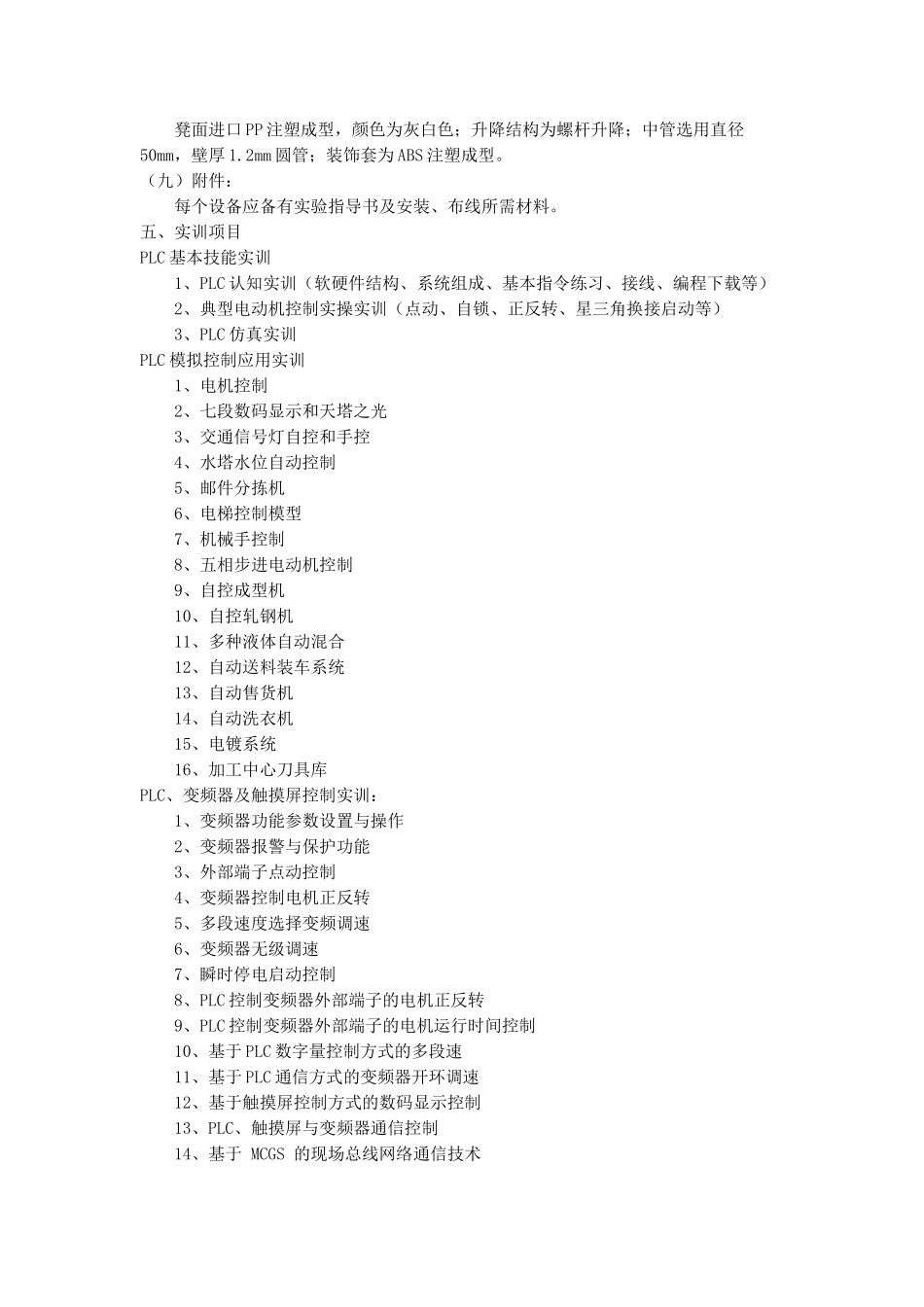

PLC 可编程控制器综合实训装置一、产品概述：上海中人教仪“PLC 可编程控制器综合实训装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合 PLC 可编程控制、变频调速控制实训教学及技师技能鉴定考核。二、装置特点1、本套系统含老师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC 主机组件、通信模块、变频器、触摸屏、实训模块等组成。2、采纳挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。3、工控网络组态监控实训教学：通过 RS-485 现场总线网络，将学生装置（从站）PLC 和老师主站 PLC 系统进行连接。学生装置（从站）的 PLC 运行 PLC 控制对象的程序。利用网络集中监控的功能，老师主站 PLC 可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过 PLC 可以完成对上述各种实训对象的控制，并通过 MCGS 组态软件进行实时监控。4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。三、技术性能1、输入电源：三相四线（或三相五线）～380V±10% 50Hz2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m3、装置容量：＜0.5kVA4、重 量：100kg5、外形尺寸：163cm×73cm×152cm6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准四、实训装置的基本配置及功能实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机等组成。（一）控制屏1、沟通电源控制单元三相四线 380V 沟通电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相四线 380V、单相 220V 电源各一组，由启停开关控制输出，并设有保险丝保护。2、定时器兼报警记录仪定时器兼报警记录仪，平常作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。3、直流电源、直流电压/电流表、逻辑电平输出及指示等直流电压：0～15V 可调输出；直流电流：0～20mA 可...
