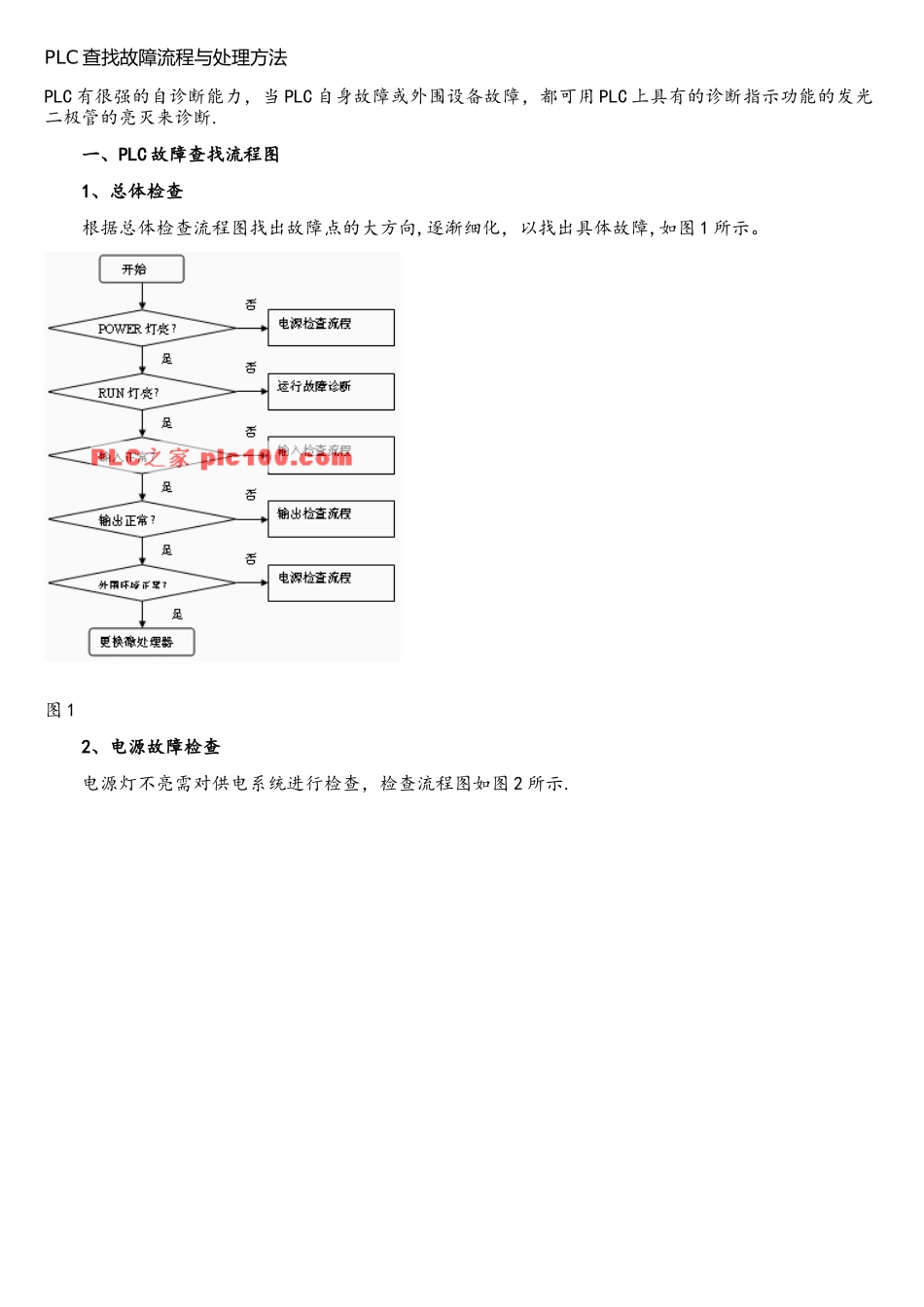

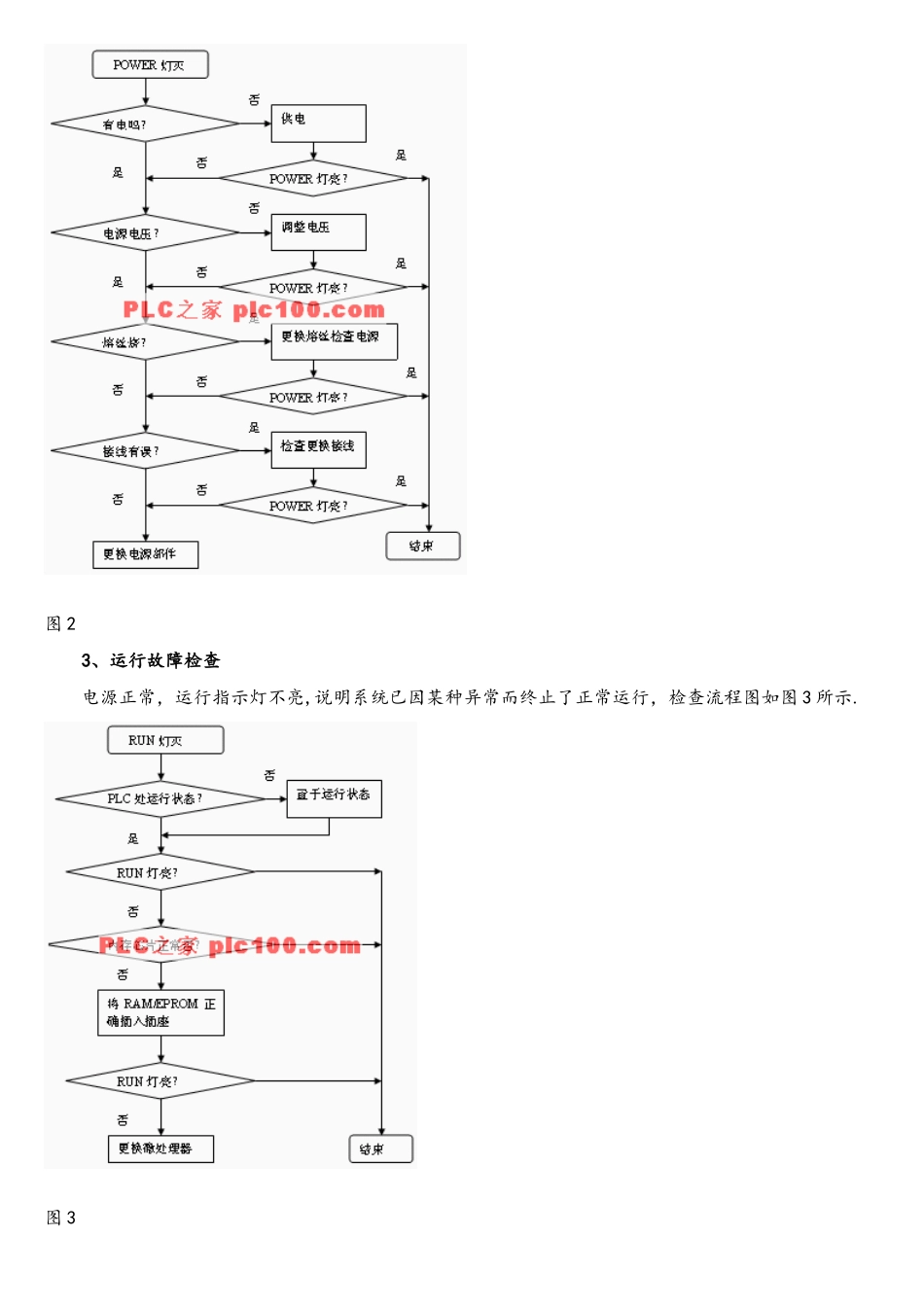

PLC 查找故障流程与处理方法PLC 有很强的自诊断能力，当 PLC 自身故障或外围设备故障，都可用 PLC 上具有的诊断指示功能的发光二极管的亮灭来诊断. 一、PLC 故障查找流程图 1、总体检查 根据总体检查流程图找出故障点的大方向,逐渐细化，以找出具体故障,如图 1 所示。图 1 2、电源故障检查 电源灯不亮需对供电系统进行检查，检查流程图如图 2 所示.图 2 3、运行故障检查 电源正常，运行指示灯不亮,说明系统已因某种异常而终止了正常运行，检查流程图如图 3 所示.图 3 4、输入输出故障检查 输入输出是 PLC 与外部设备进行信息沟通的通道,其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关.检查流程图如图 4、图 5 所示。图 4图 5 5、外部环境的检查 影响 PLC 工作的环境因素主要有温度、湿度、噪音与粉尘,以及腐蚀性酸碱等。二、可编程序控制器输入、输出单元故障处理表 1 可编程序控制器输入单元故障处理 表 2 可编程序控制器输出单元故障处理
