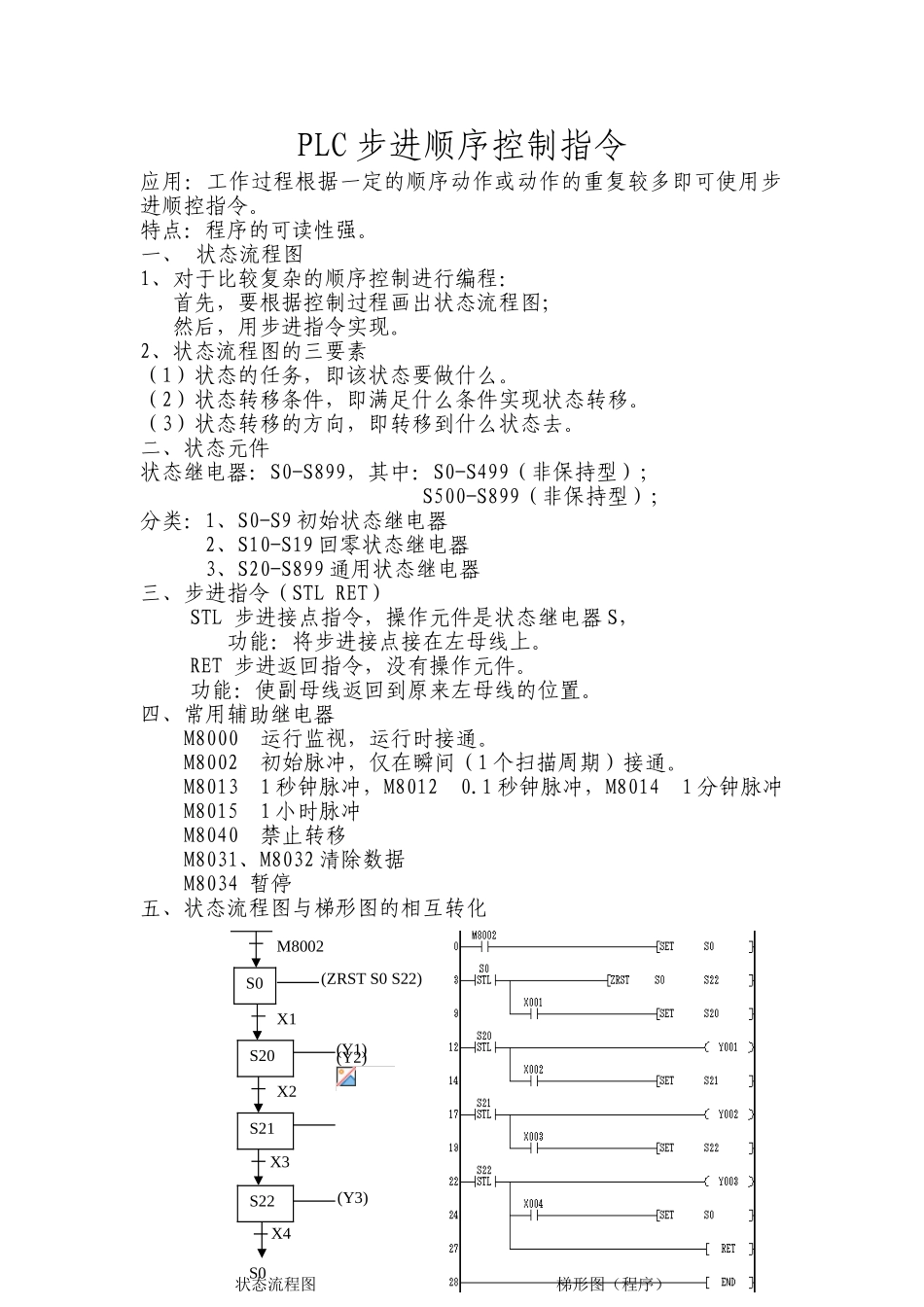

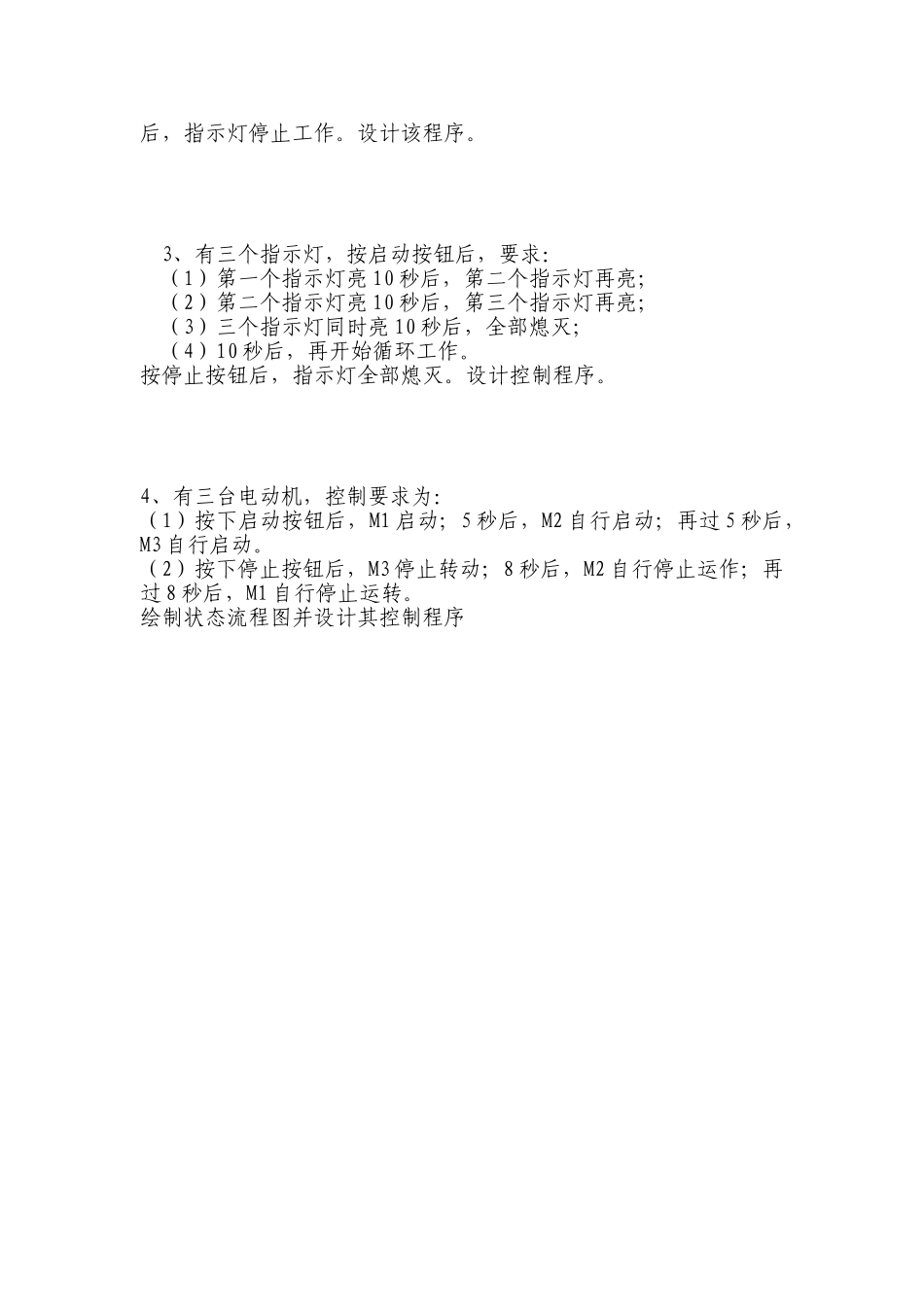

PLC 步进顺序控制指令应用：工作过程根据一定的顺序动作或动作的重复较多即可使用步进顺控指令。特点：程序的可读性强。一、 状态流程图1、对于比较复杂的顺序控制进行编程：首先，要根据控制过程画出状态流程图；然后，用步进指令实现。2、状态流程图的三要素（1）状态的任务，即该状态要做什么。（2）状态转移条件，即满足什么条件实现状态转移。（3）状态转移的方向，即转移到什么状态去。二、状态元件状态继电器：S0-S899，其中：S0-S499（非保持型）；S500-S899（非保持型）；分类：1、S0-S9 初始状态继电器2、S10-S19 回零状态继电器3、S20-S899 通用状态继电器三、步进指令（STL RET）STL 步进接点指令，操作元件是状态继电器 S，功能：将步进接点接在左母线上。RET 步进返回指令，没有操作元件。功能：使副母线返回到原来左母线的位置。四、常用辅助继电器M8000 运行监视，运行时接通。M8002 初始脉冲，仅在瞬间（1 个扫描周期）接通。M8013 1 秒钟脉冲，M8012 0.1 秒钟脉冲，M8014 1 分钟脉冲M8015 1 小时脉冲M8040 禁止转移 M8031、M8032 清除数据M8034 暂停五、状态流程图与梯形图的相互转化 S0M8002(ZRST S0 S22)S20(Y1)X1S21(Y2) X2X3S22(Y3)X4S0状态流程图梯形图（程序）练习：六、步进指令编程步骤1、分配 PLC 的输入输出点，画 PLC 接线图2、根据控制要求，画出状态流程图3、根据状态流程图，画出相应的梯形图七、应用举例：1、有三台电动机，当按下按钮 SB1 后，第一台电动机启动；按下按钮 SB2 后，第二台电动机启动；按下按钮 SB3 后，第三台电动机启动；当按下按钮 SB4 后，第三台电动机停止；当按下按钮 SB5后，第二台电动机停止；当按下按钮 SB6 后，第一台电动机停止；当再次按下按钮 SB1，重复以上动作。(1)、输入输出点分配输入点：SB1—X1 SB4—X4 输出点：KM1—Y1(指示灯1)SB2—X2 SB5—X5 KM2—Y2(指示灯2)SB3—X3 SB6—X6 KM3—Y3(指示灯3) (2)、状态流程图 (3)梯形图 2、有三个指示灯，控制要求为：按启动按钮后，三个指示灯依次亮1 秒，并不断循环，按下停止按钮S20X0(ZRST S20 S22)S20(Y1)X1S21(Y2)T1T2S22(Y3)T3S21(T2 K20)(T1 K20)(T3 K20)S0M8002(ZRST S20 S25)S20(SET Y1)X1S21(SET Y2)X2X3S22(SET Y3)X4S23(RST Y3)S24(RST Y2)X5S25(RST Y1)X6S0后，指示灯停止工作。设计该程序。3、有三个指示灯，按启动按钮后，要求：（1）第一个指示...
