PLC西门子S7-200温度控制系统毕业设计

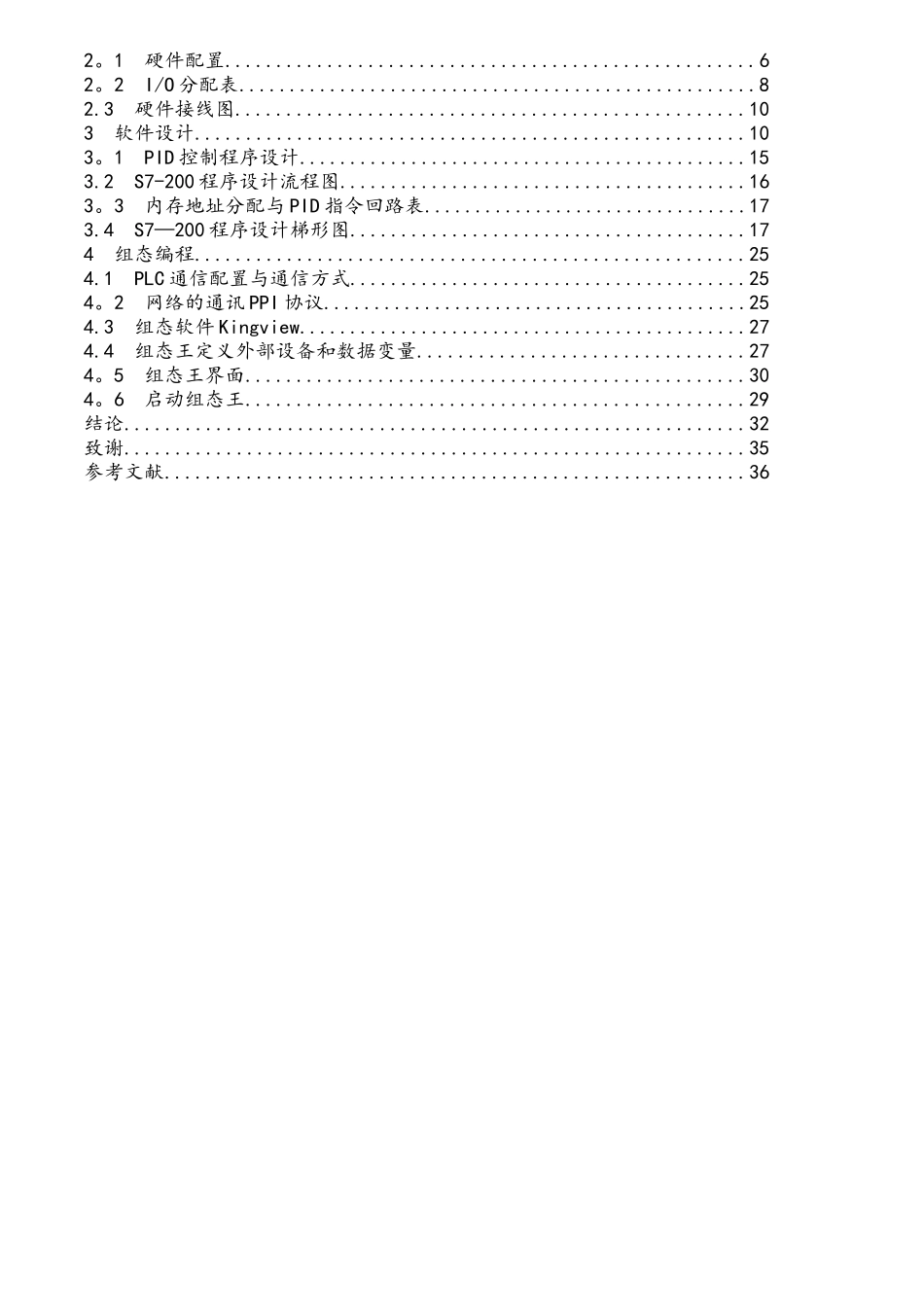

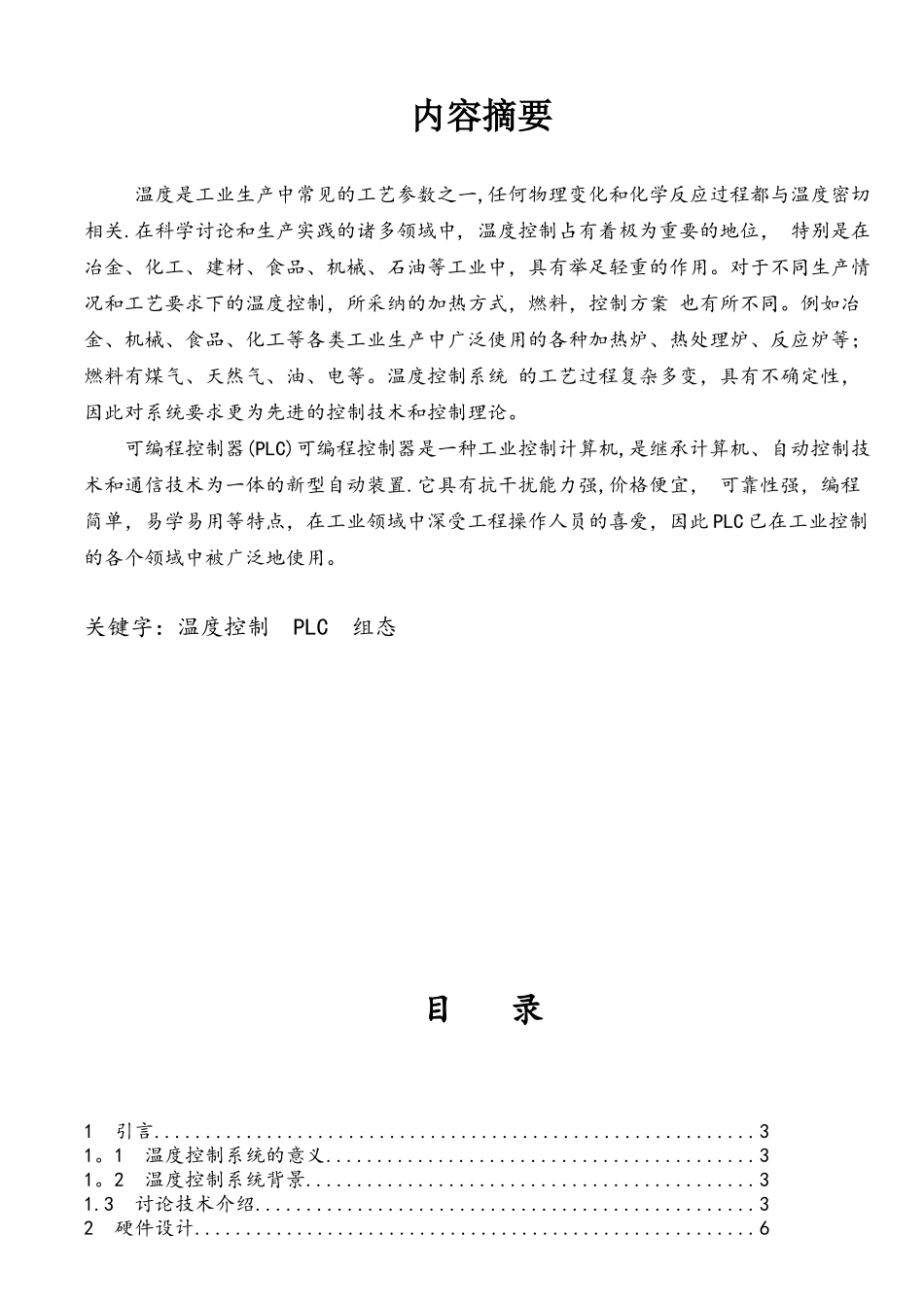

内容摘要温度是工业生产中常见的工艺参数之一,任何物理变化和化学反应过程都与温度密切相关.在科学讨论和生产实践的诸多领域中, 温度控制占有着极为重要的地位， 特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。对于不同生产情况和工艺要求下的温度控制，所采纳的加热方式，燃料，控制方案 也有所不同。例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等。温度控制系统 的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。 可编程控制器(PLC)可编程控制器是一种工业控制计算机,是继承计算机、自动控制技术和通信技术为一体的新型自动装置.它具有抗干扰能力强,价格便宜， 可靠性强，编程简单，易学易用等特点，在工业领域中深受工程操作人员的喜爱，因此 PLC 已在工业控制的各个领域中被广泛地使用。关键字：温度控制 PLC 组态目 录1 引言...........................................................31。1 温度控制系统的意义..........................................31。2 温度控制系统背景............................................31.3 讨论技术介绍.................................................32 硬件设计.......................................................62。1 硬件配置....................................................62。2 I/O 分配表...................................................82.3 硬件接线图..................................................103 软件设计......................................................103。1 PID 控制程序设计............................................153.2 S7-200 程序设计流程图........................................163。3 内存地址分配与 PID 指令回路表................................173.4 S7—200 程序设计梯形图.......................................174 组态编程......................................................254.1 PLC 通信配置与通信方式.......................................254。2 网络的通讯 PPI 协议..........................................254.3 组态软件 Kingview............................................274.4 组态王定义外部设备和数...
