PLC设计路抢答器使用说明指导书

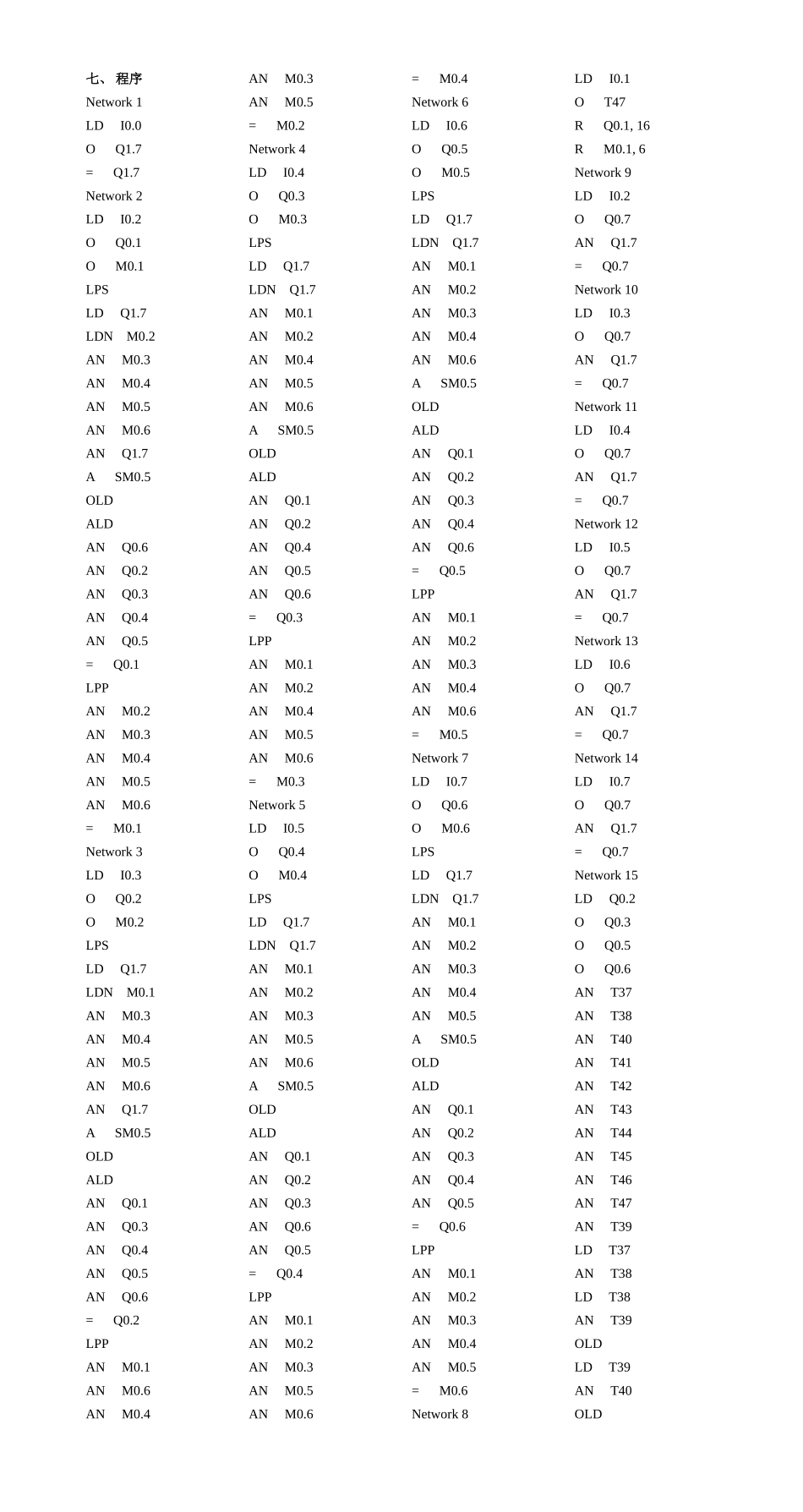

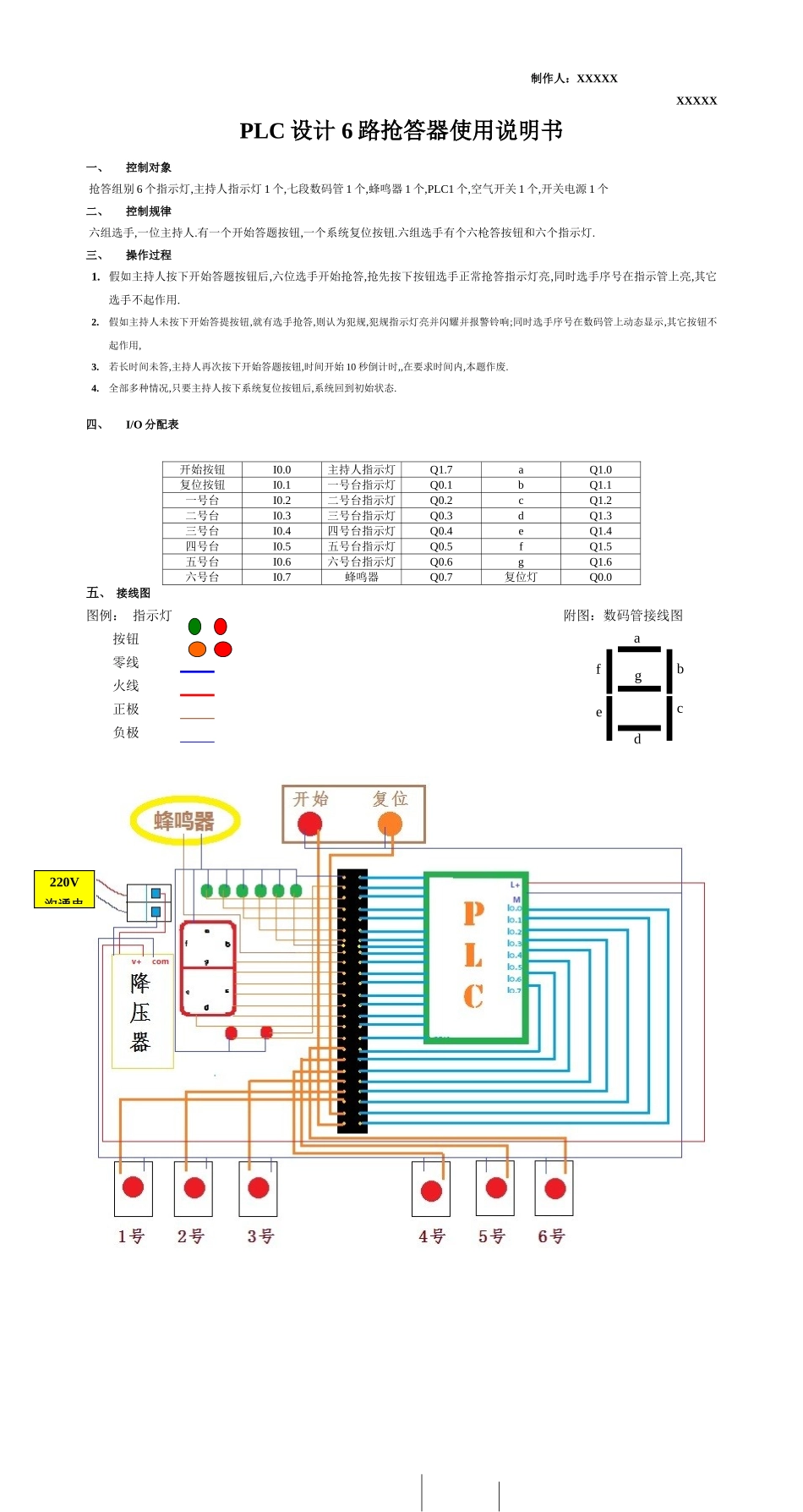

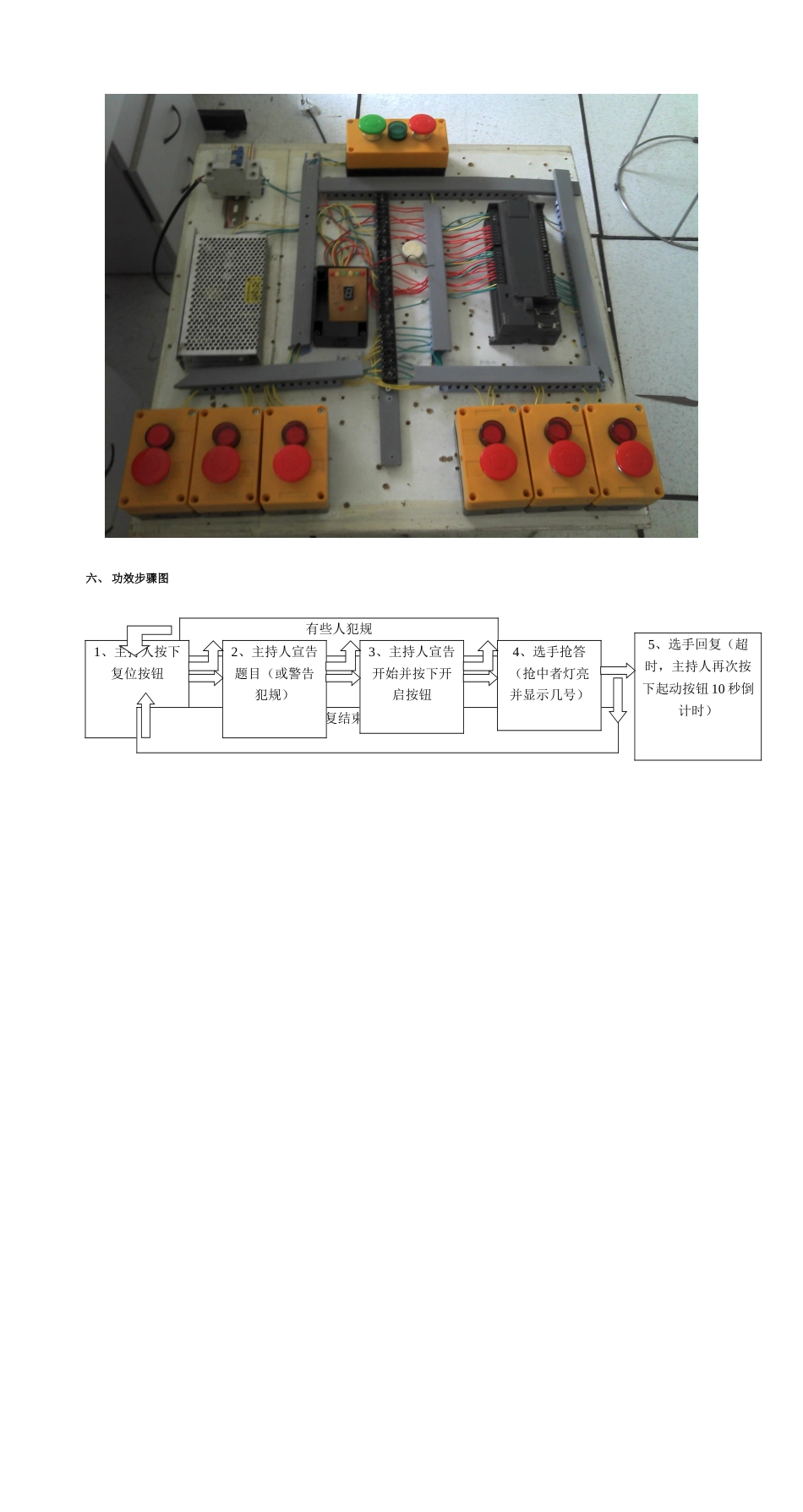

a制作人：XXXXX XXXXX PLC 设计 6 路抢答器使用说明书一、控制对象 抢答组别 6 个指示灯,主持人指示灯 1 个,七段数码管 1 个,蜂鸣器 1 个,PLC1 个,空气开关 1 个,开关电源 1 个二、控制规律 六组选手,一位主持人.有一个开始答题按钮,一个系统复位按钮.六组选手有个六枪答按钮和六个指示灯.三、操作过程1. 假如主持人按下开始答题按钮后,六位选手开始抢答,抢先按下按钮选手正常抢答指示灯亮,同时选手序号在指示管上亮,其它选手不起作用.2.假如主持人未按下开始答提按钮,就有选手抢答,则认为犯规,犯规指示灯亮并闪耀并报警铃响;同时选手序号在数码管上动态显示,其它按钮不起作用, 3.若长时间未答,主持人再次按下开始答题按钮,时间开始 10 秒倒计时,,在要求时间内,本题作废.4.全部多种情况,只要主持人按下系统复位按钮后,系统回到初始状态.四、I/O 分配表 开始按钮I0.0主持人指示灯Q1.7aQ1.0复位按钮I0.1一号台指示灯Q0.1bQ1.1一号台I0.2二号台指示灯Q0.2cQ1.2二号台I0.3三号台指示灯Q0.3dQ1.3三号台I0.4四号台指示灯Q0.4eQ1.4四号台I0.5五号台指示灯Q0.5fQ1.5五号台I0.6六号台指示灯Q0.6gQ1.6六号台I0.7蜂鸣器Q0.7复位灯Q0.0五、 接线图图例： 指示灯附图：数码管接线图 按钮 零线 火线 正极 负极gfedcb220V沟通电六、 功效步骤图有些人犯规1、主持人按下复位按钮回复结束（或时间到）5、选手回复（超时，主持人再次按下起动按钮 10 秒倒计时）2、主持人宣告题目（或警告犯规）3、主持人宣告开始并按下开启按钮4、选手抢答（抢中者灯亮并显示几号）七、 程序Network 1 LD I0.0O Q1.7= Q1.7Network 2 LD I0.2O Q0.1O M0.1LPSLD Q1.7LDN M0.2AN M0.3AN M0.4AN M0.5AN M0.6AN Q1.7A SM0.5OLDALDAN Q0.6AN Q0.2AN Q0.3AN Q0.4AN Q0.5= Q0.1LPPAN M0.2AN M0.3AN M0.4AN M0.5AN M0.6= M0.1Network 3 LD I0.3O Q0.2O M0.2LPSLD Q1.7LDN M0.1AN M0.3AN M0.4AN M0.5AN M0.6AN Q1.7A SM0.5OLDALDAN Q0.1AN Q0.3AN Q0.4AN Q0.5AN Q0.6= Q0.2LPPAN M0.1AN M0.6AN M0.4AN M0.3AN M0.5= M0.2Network 4 LD I0.4O Q0.3O M0.3LPSLD Q1.7LDN Q1.7AN M0.1AN M0.2AN M0.4AN M0.5AN M0.6A SM0.5OLDALDAN Q0.1AN Q0.2AN Q0.4AN Q0.5AN Q0.6= Q0.3LPPAN M0.1AN M0.2AN M0.4AN M0.5AN M0.6= M0.3Network 5 LD I0.5O Q0.4O M0.4LPSLD Q1.7LDN Q...
