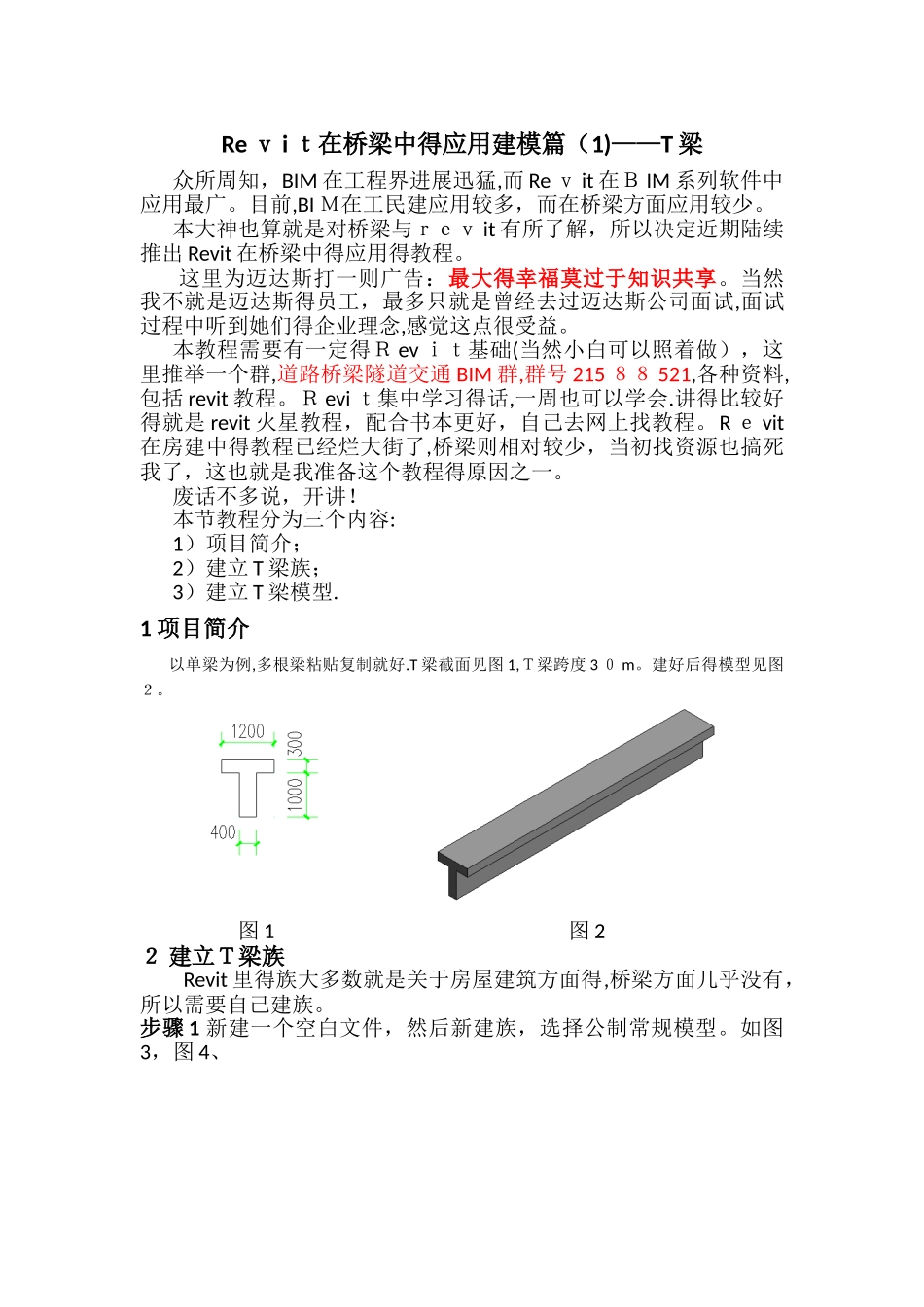

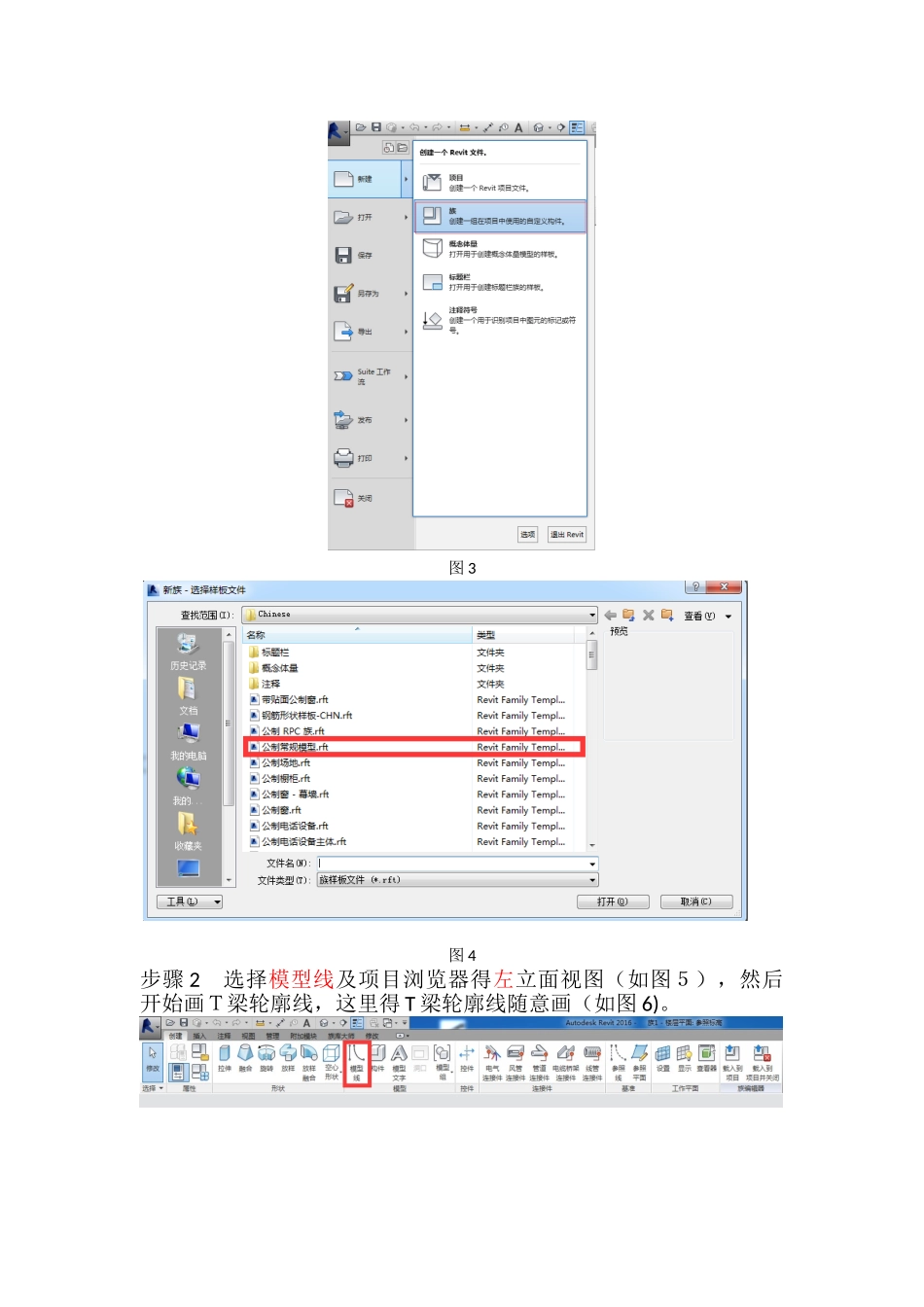

Re ｖ i ｔ在桥梁中得应用建模篇（1)——T 梁众所周知，BIM 在工程界进展迅猛,而 Re ｖ it 在Ｂ IM 系列软件中应用最广。目前,BI Ｍ在工民建应用较多，而在桥梁方面应用较少。本大神也算就是对桥梁与ｒｅｖ it 有所了解，所以决定近期陆续推出 Revit 在桥梁中得应用得教程。 这里为迈达斯打一则广告：最大得幸福莫过于知识共享。当然我不就是迈达斯得员工，最多只就是曾经去过迈达斯公司面试,面试过程中听到她们得企业理念,感觉这点很受益。本教程需要有一定得Ｒ ev ｉｔ基础(当然小白可以照着做），这里推举一个群,道路桥梁隧道交通 BIM 群,群号 215 ８８ 521,各种资料,包括 revit 教程。Ｒ evi ｔ集中学习得话,一周也可以学会.讲得比较好得就是 revit 火星教程，配合书本更好，自己去网上找教程。R ｅ vit在房建中得教程已经烂大街了,桥梁则相对较少，当初找资源也搞死我了，这也就是我准备这个教程得原因之一。废话不多说，开讲！本节教程分为三个内容:1）项目简介；2）建立 T 梁族；3）建立 T 梁模型.1 项目简介 以单梁为例,多根梁粘贴复制就好.T 梁截面见图 1,Ｔ梁跨度 3 ０ m。建好后得模型见图２。图 1图 2２ 建立Ｔ梁族Revit 里得族大多数就是关于房屋建筑方面得,桥梁方面几乎没有，所以需要自己建族。步骤 1 新建一个空白文件，然后新建族，选择公制常规模型。如图3，图 4、图 3 图 4步骤 2 选择模型线及项目浏览器得左立面视图（如图５），然后开始画Ｔ梁轮廓线，这里得 T 梁轮廓线随意画（如图 6)。图 5图６步骤 3 在创建里选择参照平面功能，在 T 梁得如图几个位置画参照平面(如图 7）。图 7步骤 4 在注释里选择对齐选项,然后开始注释.点击图中得 EQ 按钮（图 8)，并且再加两条注释线如图(图 9)。注：这里得尺寸数值不重要。图 8图 9步骤５ 点击尺寸线，然后点击标签（图 10），选择添加参数，出来如图对话框（图 11）。然后依次添加参数(如图１ 2)。图１ 0图 11图 12步骤 6 点创建中得拉伸选项。然后画Ｔ梁(如图 13）。画完后，点击如图对勾符号（如图 14)。图１ 3图１ 4步骤 7 点击三维视图，增加 T 梁长度参数（如图 15、16、17)。最后载入到项目中。图 15图 16图１ 7３ 建立 T 梁模型,在空白处随便点击一下，然后点击如图中得三维视图标志，T 梁族就实例化了(图１ 8）.可以在如图得地方随意修改 T梁得参数了（图 1 ９）。最后得模型如图（图 20）.图 18图 1 ９图２ 0
