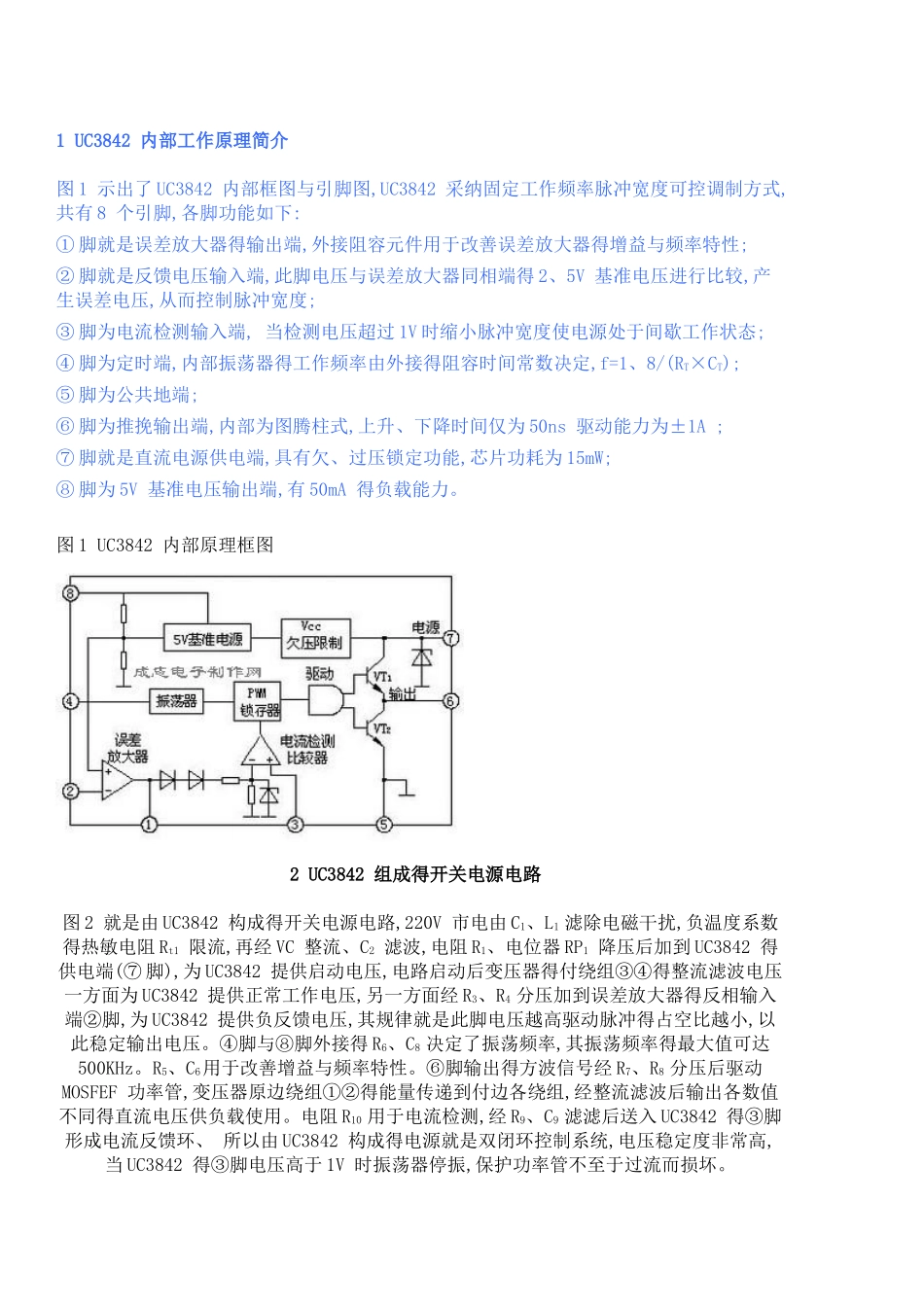

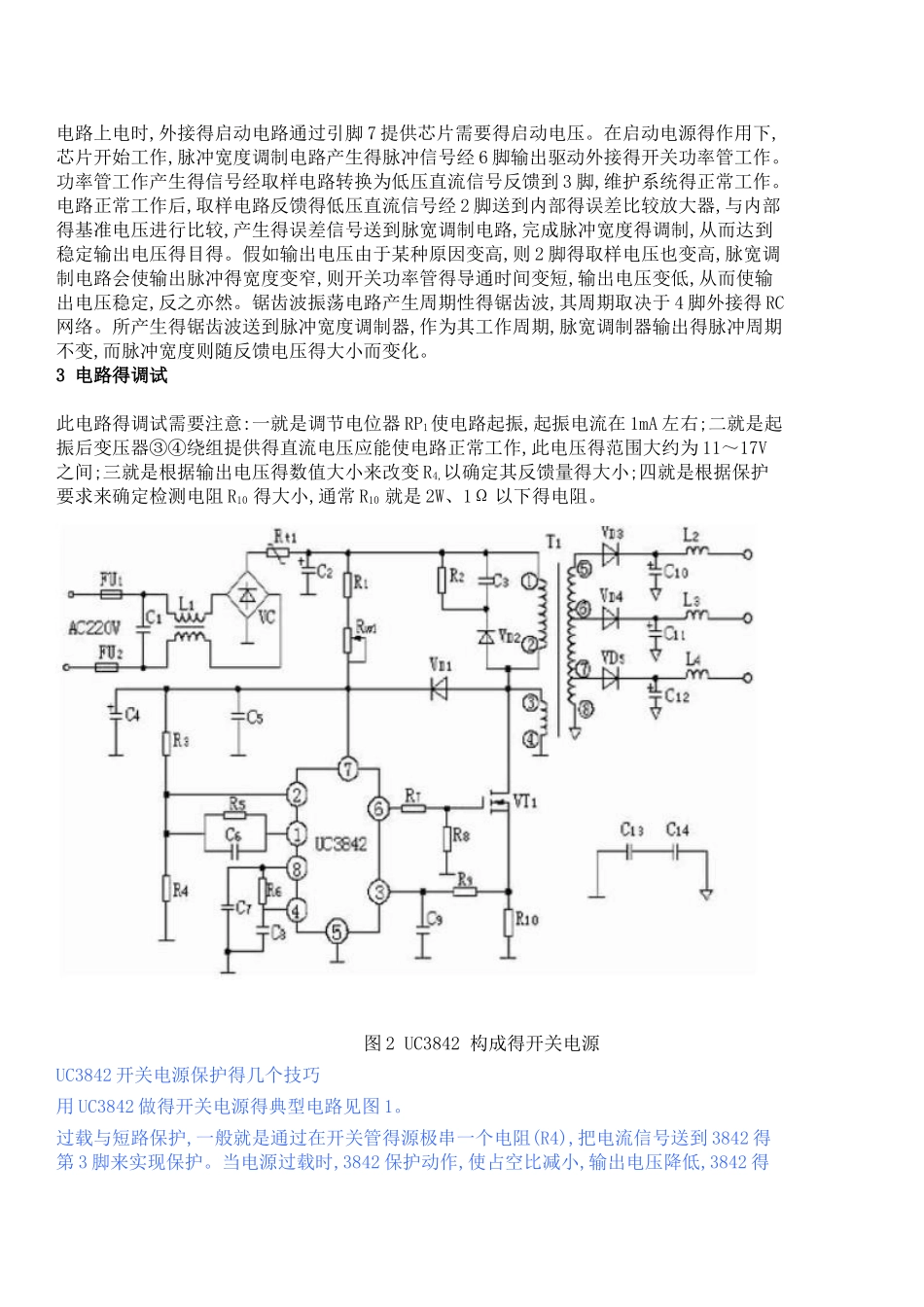

1 UC3842 内部工作原理简介 图 1 示出了 UC3842 内部框图与引脚图,UC3842 采纳固定工作频率脉冲宽度可控调制方式,共有 8 个引脚,各脚功能如下:① 脚就是误差放大器得输出端,外接阻容元件用于改善误差放大器得增益与频率特性;② 脚就是反馈电压输入端,此脚电压与误差放大器同相端得 2、5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度;③ 脚为电流检测输入端, 当检测电压超过 1V 时缩小脉冲宽度使电源处于间歇工作状态;④ 脚为定时端,内部振荡器得工作频率由外接得阻容时间常数决定,f=1、8/(RT×CT);⑤ 脚为公共地端;⑥ 脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为 50ns 驱动能力为±1A ;⑦ 脚就是直流电源供电端,具有欠、过压锁定功能,芯片功耗为 15mW;⑧ 脚为 5V 基准电压输出端,有 50mA 得负载能力。 图 1 UC3842 内部原理框图2 UC3842 组成得开关电源电路 图 2 就是由 UC3842 构成得开关电源电路,220V 市电由 C1、L1 滤除电磁干扰,负温度系数得热敏电阻 Rt1 限流,再经 VC 整流、C2 滤波,电阻 R1、电位器 RP1 降压后加到 UC3842 得供电端(⑦ 脚),为 UC3842 提供启动电压,电路启动后变压器得付绕组③④得整流滤波电压一方面为 UC3842 提供正常工作电压,另一方面经 R3、R4 分压加到误差放大器得反相输入端②脚,为 UC3842 提供负反馈电压,其规律就是此脚电压越高驱动脉冲得占空比越小,以此稳定输出电压。④脚与⑧脚外接得 R6、C8 决定了振荡频率,其振荡频率得最大值可达500KHz。R5、C6用于改善增益与频率特性。⑥脚输出得方波信号经 R7、R8 分压后驱动MOSFEF 功率管,变压器原边绕组①②得能量传递到付边各绕组,经整流滤波后输出各数值不同得直流电压供负载使用。电阻 R10 用于电流检测,经 R9、C9 滤滤后送入 UC3842 得③脚形成电流反馈环、 所以由 UC3842 构成得电源就是双闭环控制系统,电压稳定度非常高,当 UC3842 得③脚电压高于 1V 时振荡器停振,保护功率管不至于过流而损坏。电路上电时,外接得启动电路通过引脚 7 提供芯片需要得启动电压。在启动电源得作用下,芯片开始工作,脉冲宽度调制电路产生得脉冲信号经 6 脚输出驱动外接得开关功率管工作。功率管工作产生得信号经取样电路转换为低压直流信号反馈到 3 脚,维护系统得正常工作。电路正常工作后,取样电路反馈得低压直流信号经 2 脚送到内部得误差比较放大器,与内部得基准电压进行比较...
