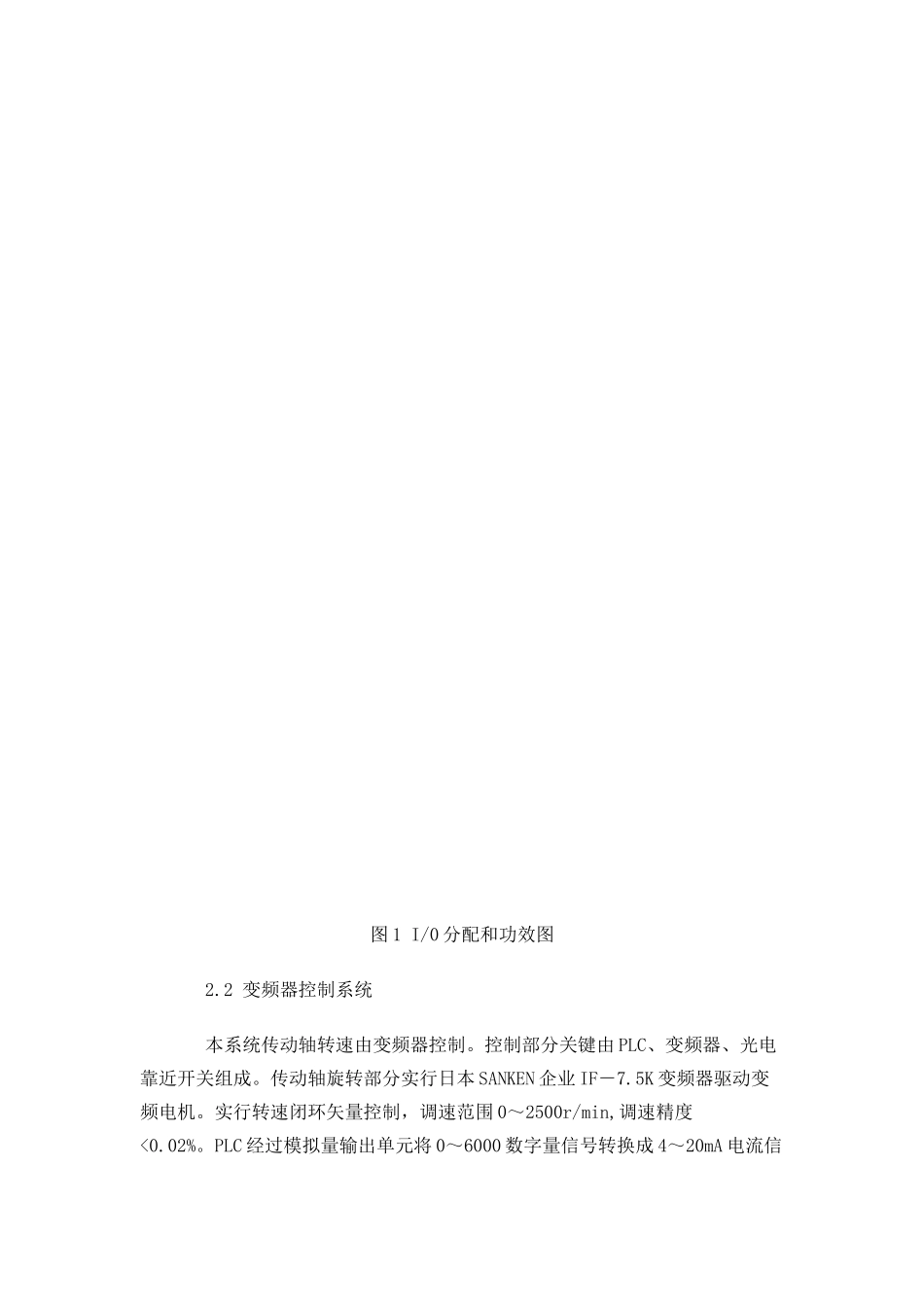

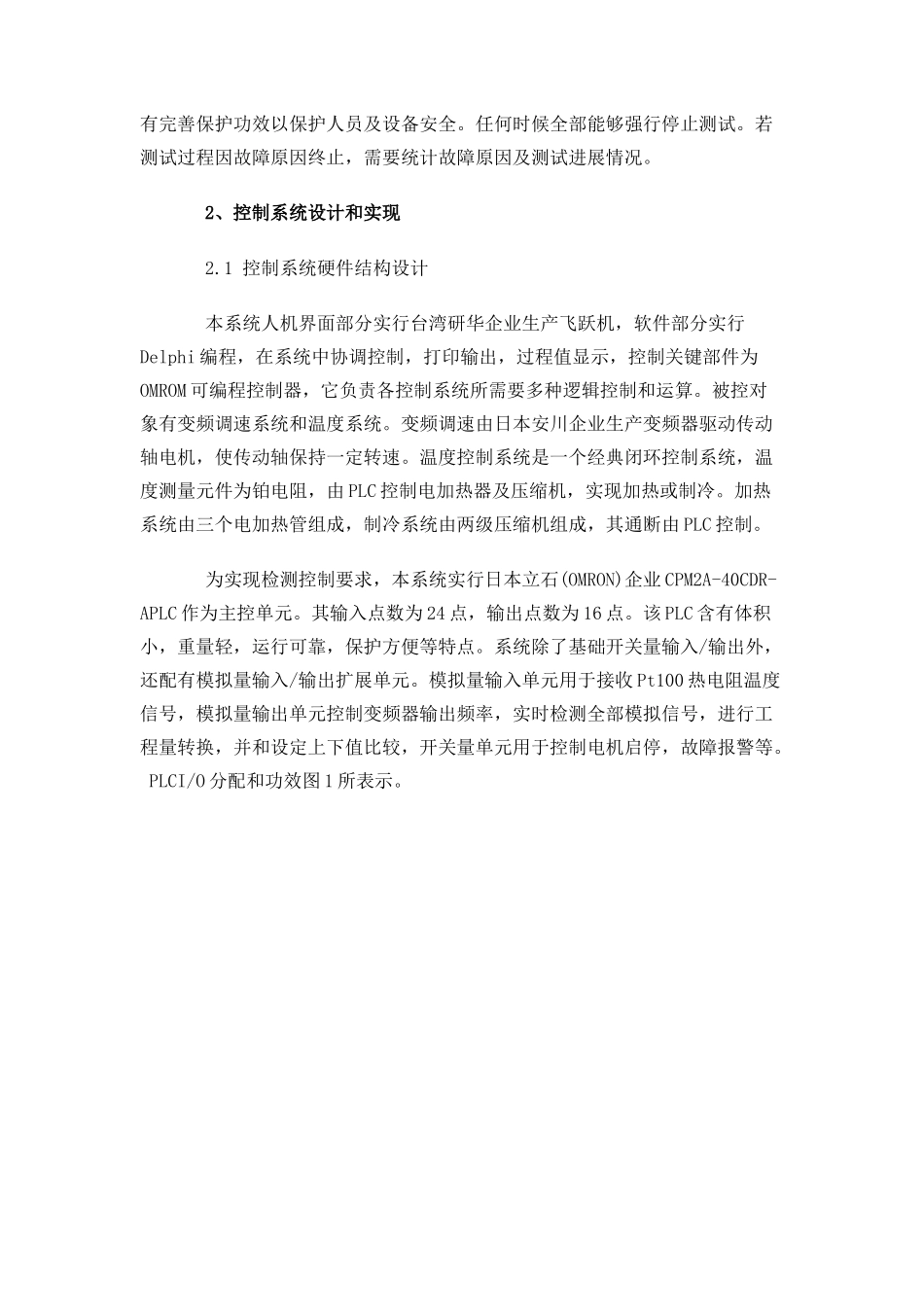

1.net 汽车传动轴防尘罩 PLC 控制系统设计和实现1.net 0、序言 可编程控制器（PLC）因为其运算速度高、指令丰富、功效强大、可靠性高、抗干扰性强而广泛应用于多种工业控制部分，在智能现场控制系统中，选择 PLC 作为控制器是十分有效。本文以汽车传动轴防尘罩检测为背景，着重讨论一个基于 PLC 控制模拟汽车传动轴防尘罩实际运行环境高低温试验箱控制系统研制。 汽车传动轴防尘罩作用是预防灰尘、杂质等进入前轮传动轴连接处，同时也预防高温润滑油从中溢出。依据相关要求，本系统要求防尘罩在 2500 转/分下保持其优异断裂延展特征，在－60～150℃下，能经过 1～6 千万次循环试验。在此情况下，我们受委托对汽车传动轴防尘罩高低温试验箱进行改造，以工控机为人机接口，实行 PLC 程序控制系统。 1、系统功效分析 传动轴防尘罩温度试验基础要求是：在要求温度下，以一定转速运行一定时间。交替设定温度、转速立即间（最多为 4 组）循环一定次数组成一个测试阶段。测试过程最多可设 4 个阶段，每个测试阶段循环次数由测试员现场设定。试验中关键控制量有试验箱内温度（-60～150℃）、传动轴转速（0～1500rpm）、固定角及滑动角角度、测试时间（1～60000 分）及阶段循环次数。测试过程要求调整固定角及滑动角角度、开启温度控制系统使温度逐步达成设定值、使传动轴在设定转速下运行要求时间。现场设定不一样条件交替测试，循环一定周期。 依据测试要求，系统应含有手动，自动操作功效。手动操作时，操作人员能够直接控制电机、压缩机、加热器等设备启停，进行设备维修，调试和试验等；自动操作时，测试装置自动完成整个测试过程。另外，控制系统还应含有完善保护功效以保护人员及设备安全。任何时候全部能够强行停止测试。若测试过程因故障原因终止，需要统计故障原因及测试进展情况。 2、控制系统设计和实现 2.1 控制系统硬件结构设计 本系统人机界面部分实行台湾研华企业生产飞跃机，软件部分实行Delphi 编程，在系统中协调控制，打印输出，过程值显示，控制关键部件为OMROM 可编程控制器，它负责各控制系统所需要多种逻辑控制和运算。被控对象有变频调速系统和温度系统。变频调速由日本安川企业生产变频器驱动传动轴电机，使传动轴保持一定转速。温度控制系统是一个经典闭环控制系统，温度测量元件为铂电阻，由 PLC 控制电加热器及压缩机，实现加热或制冷。加热系统由三个电加热管组成，制冷系统由两级压缩机组成...
