《PLC原理与应用》试题

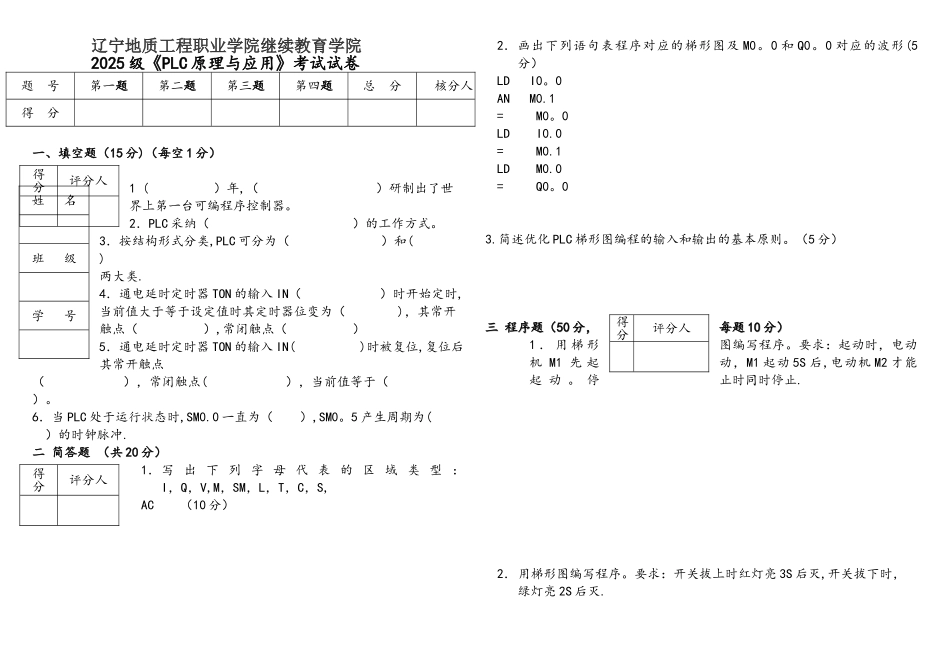

辽宁地质工程职业学院继续教育学院2025 级《PLC 原理与应用》考试试卷题 号第一题第二题第三题第四题总 分核分人得 分一、填空题（15 分)（每空 1 分）1 ( ）年,（ ）研制出了世界上第一台可编程序控制器。2．PLC 采纳（ ）的工作方式。3．按结构形式分类,PLC 可分为（ ）和( )两大类.4．通电延时定时器 TON 的输入 IN（ ）时开始定时,当前值大于等于设定值时其定时器位变为（ )，其常开触点（ ）,常闭触点（ ）5．通电延时定时器 TON 的输入 IN( )时被复位,复位后其常开触点（ ），常闭触点( ），当前值等于（ ）。6．当 PLC 处于运行状态时,SM0.0 一直为（ ）,SM0。5 产生周期为( ）的时钟脉冲.二 简答题 （共 20 分）1．写 出 下 列 字 母 代 表 的 区 域 类 型 ：I，Q，V,M，SM，L，T，C，S,AC （10 分）2．画出下列语句表程序对应的梯形图及 M0。0 和 Q0。0 对应的波形(5分）LD I0。0AN M0.1= M0。0LD I0.0= M0.1LD M0.0= Q0。03.简述优化 PLC 梯形图编程的输入和输出的基本原则。（5 分）三 程序题（三 程序题（5050 分分，，每题每题 1010 分）分）1 ． 用 梯 形图编写程序。要求：起动时，电动机 M1 先 起动，M1 起动 5S 后,电动机 M2 才能起 动 。 停止时同时停止.2．用梯形图编写程序。要求：开关拔上时红灯亮 3S 后灭,开关拔下时，绿灯亮 2S 后灭.得分评分人姓 名班 级学 号得分评分人得分评分人3．用梯形图编写程序。要求：按按钮三次灯亮，按五次灯灭。4．编写程序实现下列控制功能，假设有 8 个指示灯，从右到左以 0.5s 的速度依次点亮，任意时刻只有一个指示灯亮，到达最左端，再从右到左依次点亮.5．设计抢答器 PLC 控制系统。 控制要求：1）抢答台 A、B、C，有指示灯，抢答键。 2）有复位键，抢答时，有声音提示。 四．设计（15 分)设计用 PLC 技术实现对三相异步电动机的正、反转控制电路。要求：1、画出主电路2、画出与 PLC 的接线图 3、画出梯形图。
