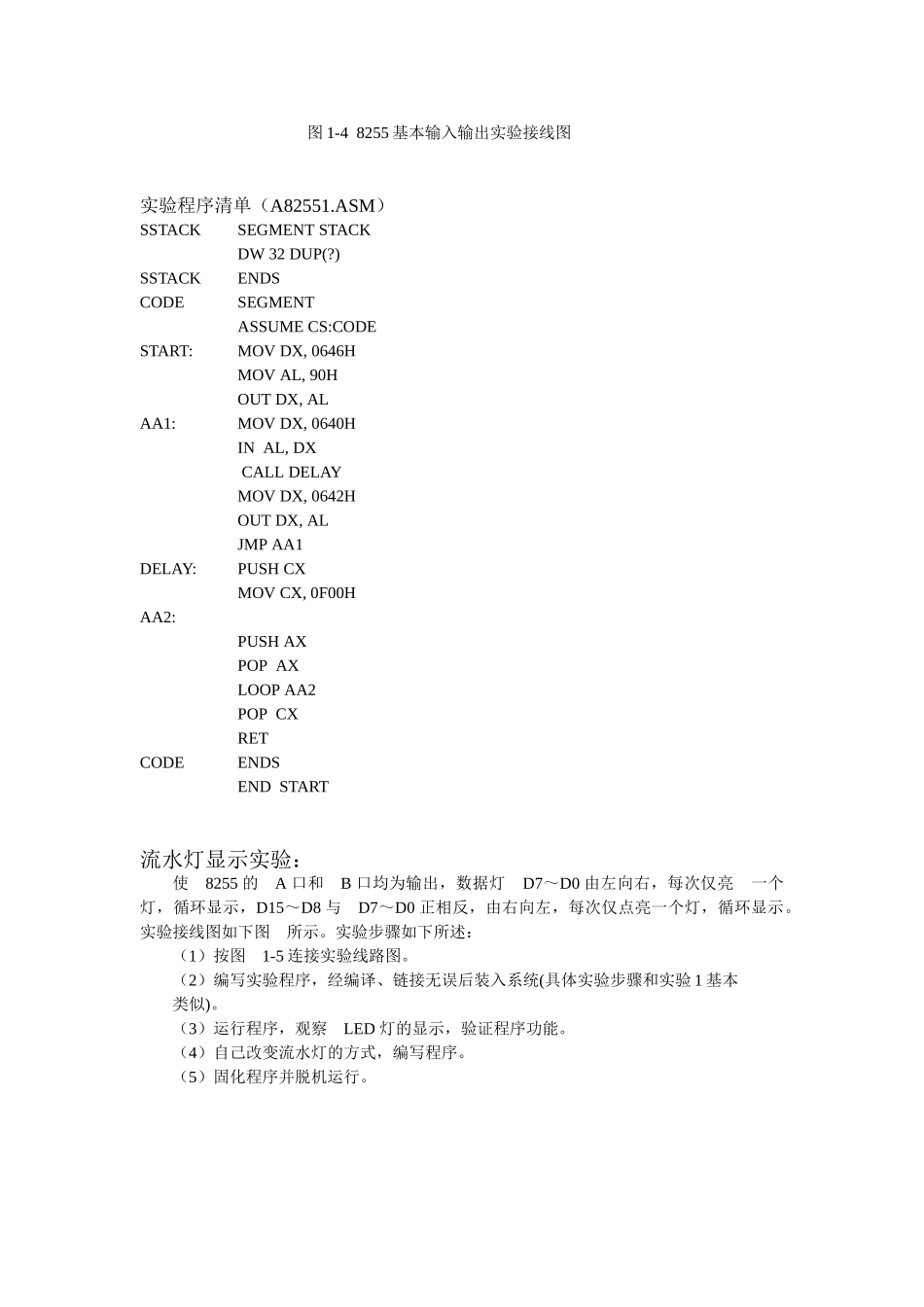

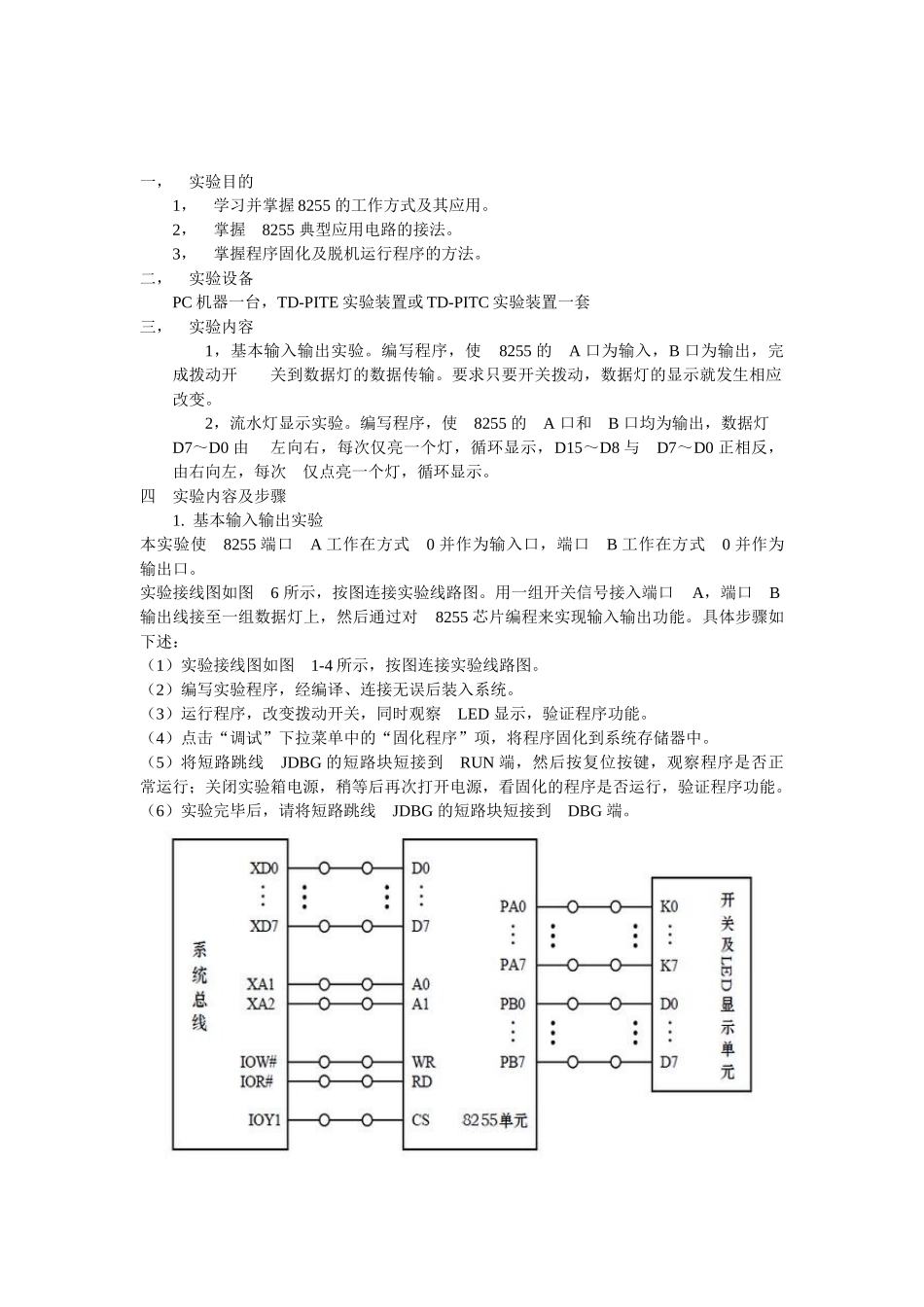

《微机系统与接口技术》 预 习 报 告 学 院： 计算机学院 专 业： 网络工程 班级学号： 学生姓名： 小发 实验日期： 指导老师： 成绩评定： 五邑大学计算机学院制表 一， 实验目的 1， 学习并掌握 8255 的工作方式及其应用。 2， 掌握 8255 典型应用电路的接法。 3， 掌握程序固化及脱机运行程序的方法。 二， 实验设备 PC 机器一台，TD-PITE 实验装置或 TD-PITC 实验装置一套三， 实验内容 1，基本输入输出实验。编写程序，使 8255 的 A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。要求只要开关拨动，数据灯的显示就发生相应改变。 2，流水灯显示实验。编写程序，使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。 四 实验内容及步骤 1. 基本输入输出实验 本实验使 8255 端口 A 工作在方式 0 并作为输入口，端口 B 工作在方式 0 并作为输出口。 实验接线图如图 6 所示，按图连接实验线路图。用一组开关信号接入端口 A，端口 B 输出线接至一组数据灯上，然后通过对 8255 芯片编程来实现输入输出功能。具体步骤如下述：（1）实验接线图如图 1-4 所示，按图连接实验线路图。（2）编写实验程序，经编译、连接无误后装入系统。（3）运行程序，改变拨动开关，同时观察 LED 显示，验证程序功能。（4）点击“调试”下拉菜单中的“固化程序”项，将程序固化到系统存储器中。（5）将短路跳线 JDBG 的短路块短接到 RUN 端，然后按复位按键，观察程序是否正常运行；关闭实验箱电源，稍等后再次打开电源，看固化的程序是否运行，验证程序功能。（6）实验完毕后，请将短路跳线 JDBG 的短路块短接到 DBG 端。 图 1-4 8255 基本输入输出实验接线图实验程序清单（A82551.ASM）SSTACK SEGMENT STACK DW 32 DUP(?) SSTACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV DX, 0646H MOV AL, 90H OUT DX, AL AA1: MOV DX, 0640H IN AL, DX CALL DELAY MOV DX, 0642H OUT DX, AL JMP AA1 DELAY: PUSH CX MOV CX, 0F00H AA2: PUSH AX POP AX LOOP AA2 POP CX RET CODE ENDS END START 流水灯显示实验： 使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮 一个...
