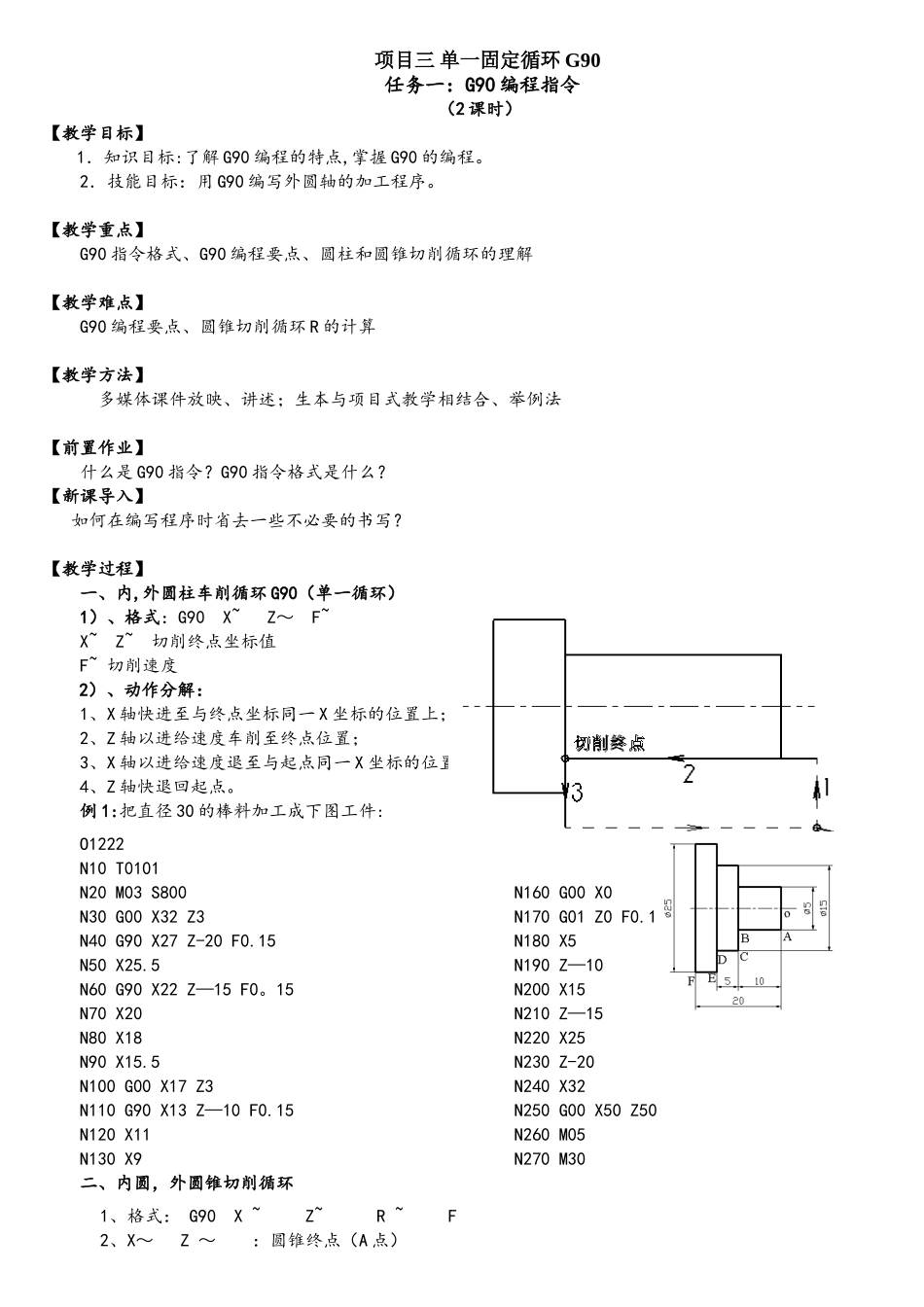

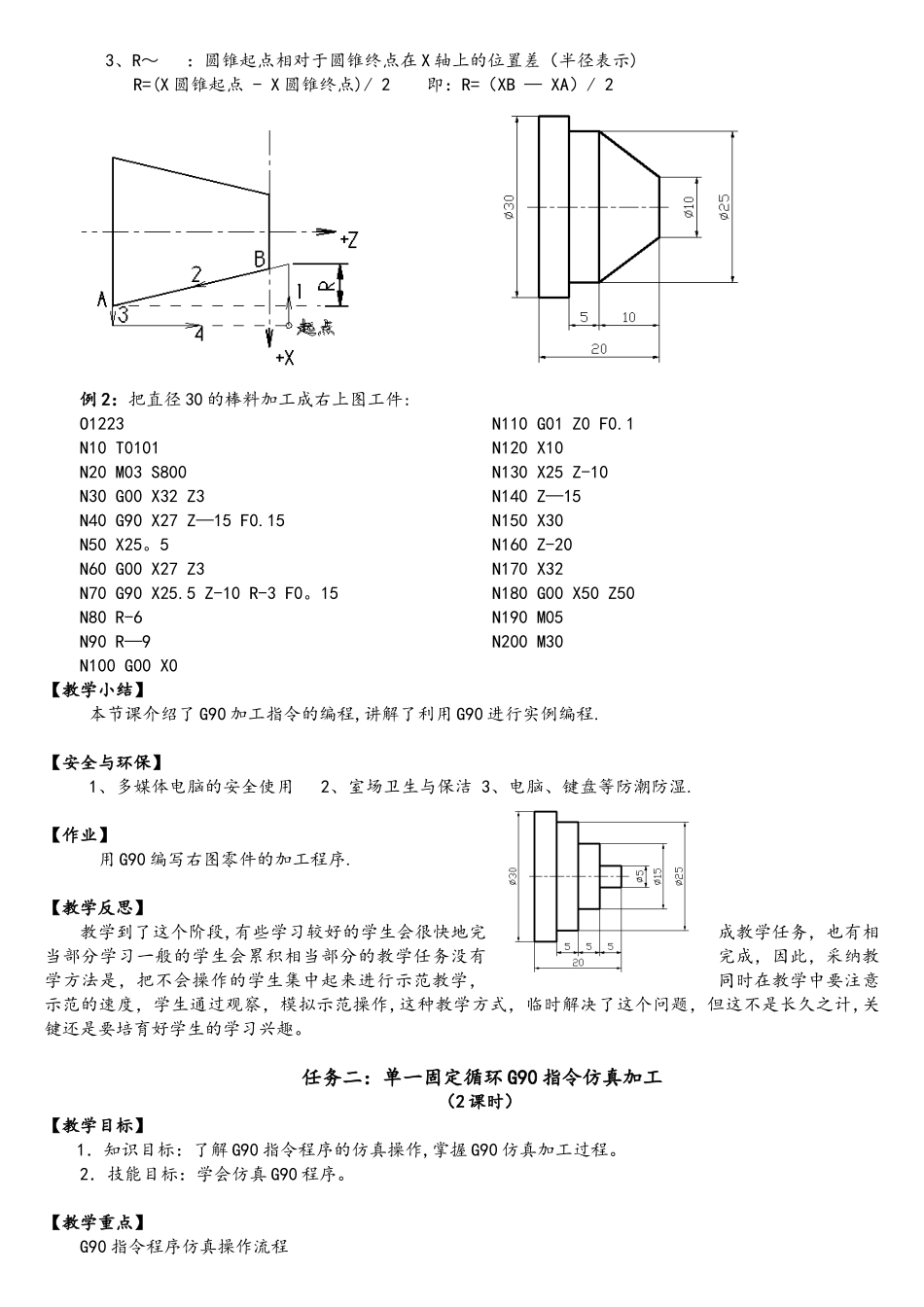

项目三 单一固定循环 G90任务一：G90 编程指令（2 课时）【教学目标】1．知识目标:了解 G90 编程的特点,掌握 G90 的编程。2．技能目标：用 G90 编写外圆轴的加工程序。 【教学重点】 G90 指令格式、G90 编程要点、圆柱和圆锥切削循环的理解【教学难点】G90 编程要点、圆锥切削循环 R 的计算【教学方法】 多媒体课件放映、讲述；生本与项目式教学相结合、举例法【前置作业】什么是 G90 指令？G90 指令格式是什么？【新课导入】 如何在编写程序时省去一些不必要的书写？【教学过程】一、内,外圆柱车削循环 G90（单一循环）1）、格式：G90 X~ Z～ F~X~ Z~ 切削终点坐标值F~ 切削速度2）、动作分解：1、X 轴快进至与终点坐标同一 X 坐标的位置上；2、Z 轴以进给速度车削至终点位置；3、X 轴以进给速度退至与起点同一 X 坐标的位置；4、Z 轴快退回起点。例 1:把直径 30 的棒料加工成下图工件:O1222 N10 T0101 N20 M03 S800N30 G00 X32 Z3N40 G90 X27 Z-20 F0.15N50 X25.5N60 G90 X22 Z—15 F0。15N70 X20N80 X18N90 X15.5N100 G00 X17 Z3N110 G90 X13 Z—10 F0.15N120 X11N130 X9N140 X7N150 X5。5N160 G00 X0N170 G01 Z0 F0.1N180 X5N190 Z—10N200 X15N210 Z—15N220 X25N230 Z-20N240 X32N250 G00 X50 Z50N260 M05N270 M30二、内圆，外圆锥切削循环1、格式： G90 X ~ Z~ R ~ F2、X～ Z ～ ：圆锥终点（A 点） 3、R～ ：圆锥起点相对于圆锥终点在 X 轴上的位置差（半径表示)R=(X 圆锥起点 - X 圆锥终点)/ 2 即：R=（XB — XA）/ 2 例 2：把直径 30 的棒料加工成右上图工件:O1223N10 T0101N20 M03 S800N30 G00 X32 Z3N40 G90 X27 Z—15 F0.15N50 X25。5N60 G00 X27 Z3N70 G90 X25.5 Z-10 R-3 F0。15N80 R-6N90 R—9N100 G00 X0N110 G01 Z0 F0.1N120 X10N130 X25 Z-10N140 Z—15N150 X30N160 Z-20N170 X32N180 G00 X50 Z50N190 M05N200 M30【教学小结】本节课介绍了 G90 加工指令的编程,讲解了利用 G90 进行实例编程.【安全与环保】1、多媒体电脑的安全使用 2、室场卫生与保洁 3、电脑、键盘等防潮防湿.【作业】用 G90 编写右图零件的加工程序.【教学反思】教学到了这个阶段,有些学习较好的学生会很快地完成教学任务，也有相当部分学习一般的学生会累积相当部分的教学任务没有完...
