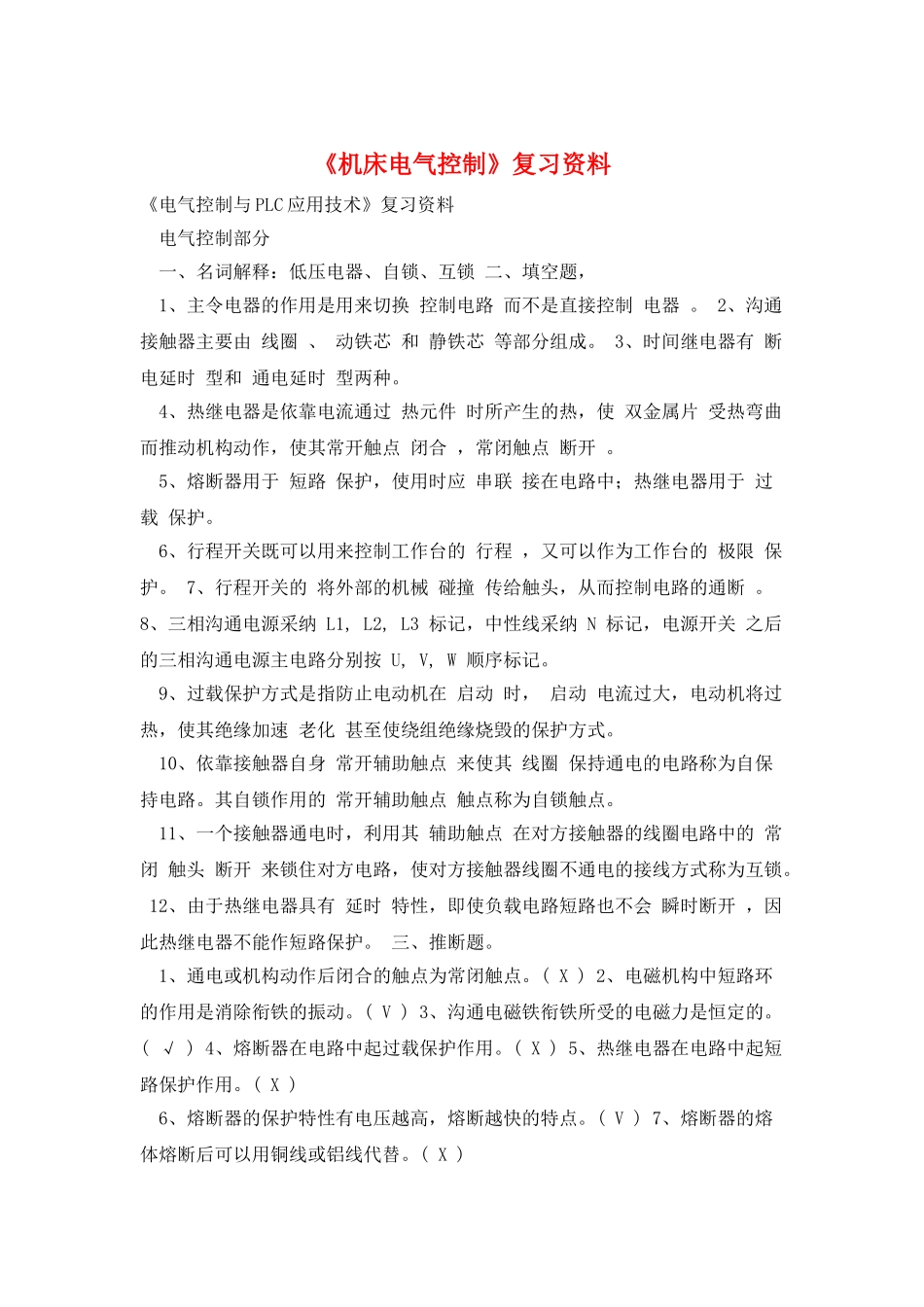

《机床电气控制》复习资料《电气控制与 PLC 应用技术》复习资料 电气控制部分 一、名词解释：低压电器、自锁、互锁 二、填空题， 1、主令电器的作用是用来切换 控制电路 而不是直接控制 电器 。 2、沟通接触器主要由 线圈 、 动铁芯 和 静铁芯 等部分组成。 3、时间继电器有 断电延时 型和 通电延时 型两种。 4、热继电器是依靠电流通过 热元件 时所产生的热，使 双金属片 受热弯曲而推动机构动作，使其常开触点 闭合 ，常闭触点 断开 。 5、熔断器用于 短路 保护，使用时应 串联 接在电路中；热继电器用于 过载 保护。 6、行程开关既可以用来控制工作台的 行程 ，又可以作为工作台的 极限 保护。 7、行程开关的 将外部的机械 碰撞 传给触头，从而控制电路的通断 。 8、三相沟通电源采纳 L1, L2, L3 标记，中性线采纳 N 标记，电源开关 之后的三相沟通电源主电路分别按 U, V, W 顺序标记。 9、过载保护方式是指防止电动机在 启动 时， 启动 电流过大，电动机将过热，使其绝缘加速 老化 甚至使绕组绝缘烧毁的保护方式。 10、依靠接触器自身 常开辅助触点 来使其 线圈 保持通电的电路称为自保持电路。其自锁作用的 常开辅助触点 触点称为自锁触点。 11、一个接触器通电时，利用其 辅助触点 在对方接触器的线圈电路中的 常闭 触头 断开 来锁住对方电路，使对方接触器线圈不通电的接线方式称为互锁。 12、由于热继电器具有 延时 特性，即使负载电路短路也不会 瞬时断开 ，因此热继电器不能作短路保护。 三、推断题。 1、通电或机构动作后闭合的触点为常闭触点。( X ) 2、电磁机构中短路环的作用是消除衔铁的振动。( V ) 3、沟通电磁铁衔铁所受的电磁力是恒定的。( √ ) 4、熔断器在电路中起过载保护作用。( X ) 5、热继电器在电路中起短路保护作用。( X ) 6、熔断器的保护特性有电压越高，熔断越快的特点。( V ) 7、熔断器的熔体熔断后可以用铜线或铝线代替。( X ) 8、操作刀开关时，动作应轻缓。( X ) 9、接触器、继电器的线圈电压应与它们所控制的主电路的电源电压等级相同。( V ) 10、接触器、继电器的线圈电压应与控制电路的电压等级相同。( X ) 11、两个或两个以上接触器的线圈可串联使用。（ X ） 12、低压断路器具有短路保护功能，但不具有过载保护功能。（X ） 13、时间继电器的所有触点都是通电后延时动作的。(...
