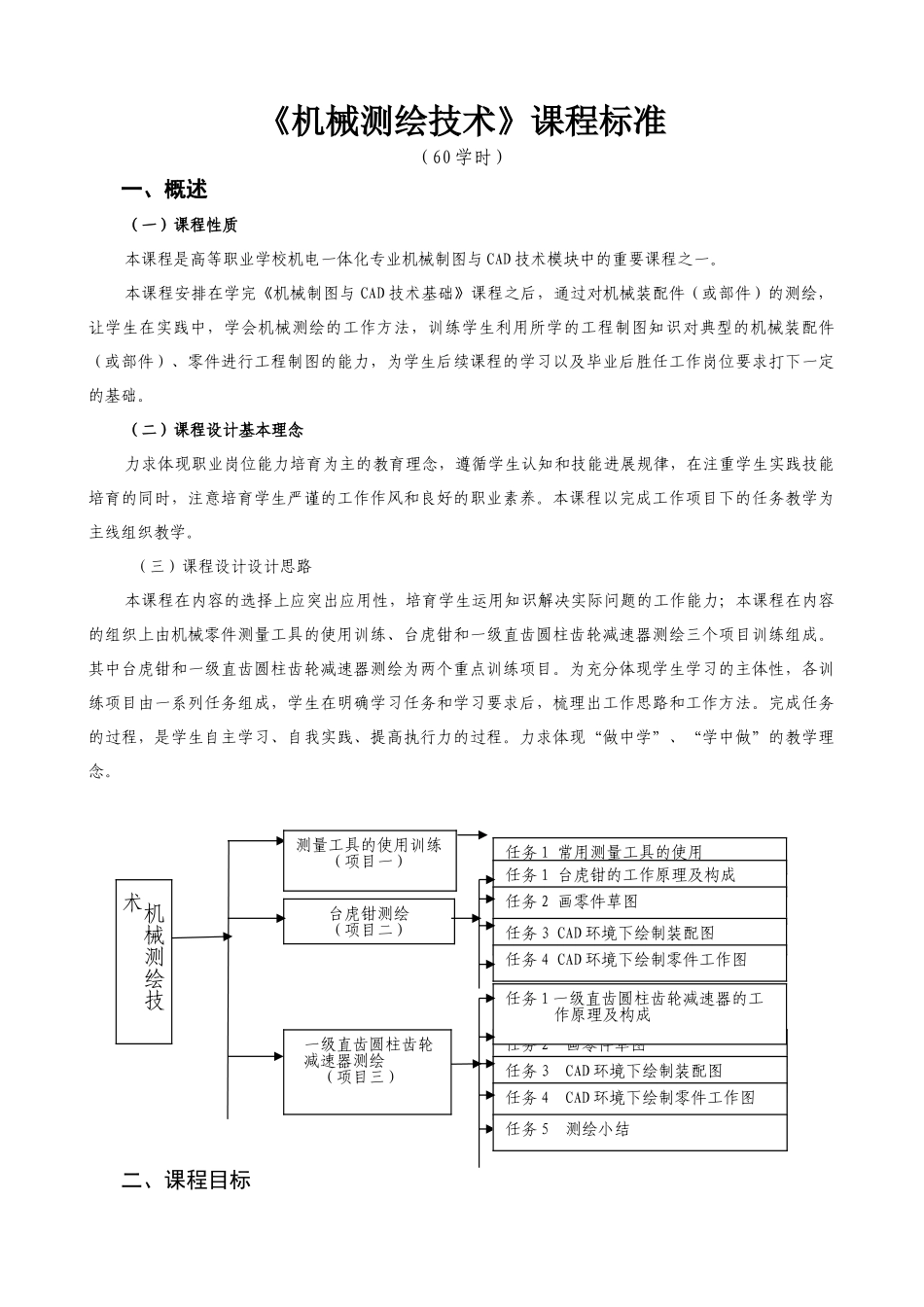

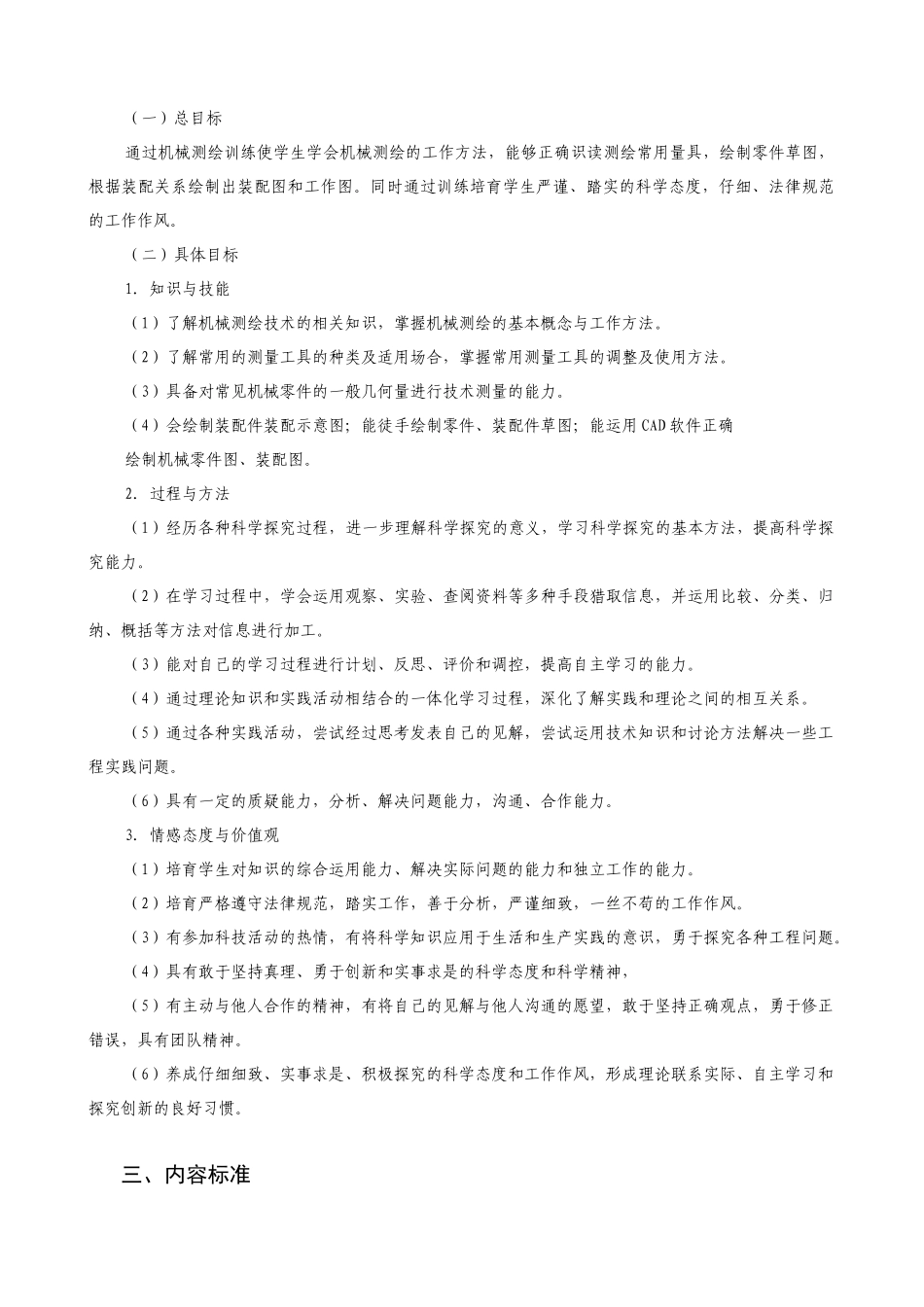

《机械测绘技术》课程标准（60 学时）一、概述（一）课程性质本课程是高等职业学校机电一体化专业机械制图与 CAD 技术模块中的重要课程之一。本课程安排在学完《机械制图与 CAD 技术基础》课程之后，通过对机械装配件（或部件）的测绘，让学生在实践中，学会机械测绘的工作方法，训练学生利用所学的工程制图知识对典型的机械装配件（或部件）、零件进行工程制图的能力，为学生后续课程的学习以及毕业后胜任工作岗位要求打下一定的基础。（二）课程设计基本理念力求体现职业岗位能力培育为主的教育理念，遵循学生认知和技能进展规律，在注重学生实践技能培育的同时，注意培育学生严谨的工作作风和良好的职业素养。本课程以完成工作项目下的任务教学为主线组织教学。 （三）课程设计设计思路本课程在内容的选择上应突出应用性，培育学生运用知识解决实际问题的工作能力；本课程在内容的组织上由机械零件测量工具的使用训练、台虎钳和一级直齿圆柱齿轮减速器测绘三个项目训练组成。其中台虎钳和一级直齿圆柱齿轮减速器测绘为两个重点训练项目。为充分体现学生学习的主体性，各训练项目由一系列任务组成，学生在明确学习任务和学习要求后，梳理出工作思路和工作方法。完成任务的过程，是学生自主学习、自我实践、提高执行力的过程。力求体现“做中学”、“学中做”的教学理念。 二、课程目标机械测绘技术台虎钳测绘（项目二）一级直齿圆柱齿轮减速器测绘（项目三）任务 1 常用测量工具的使用任务 1 台虎钳的工作原理及构成任务 2 画零件草图任务 3 CAD 环境下绘制装配图任务 4 CAD 环境下绘制零件工作图任务 2 画零件草图任务 1 一级直齿圆柱齿轮减速器的工作原理及构成测量工具的使用训练（项目一）任务 3 CAD 环境下绘制装配图任务 4 CAD 环境下绘制零件工作图任务 5 测绘小结（一）总目标通过机械测绘训练使学生学会机械测绘的工作方法，能够正确识读测绘常用量具，绘制零件草图，根据装配关系绘制出装配图和工作图。同时通过训练培育学生严谨、踏实的科学态度，仔细、法律规范的工作作风。（二）具体目标1．知识与技能（1）了解机械测绘技术的相关知识，掌握机械测绘的基本概念与工作方法。（2）了解常用的测量工具的种类及适用场合，掌握常用测量工具的调整及使用方法。（3）具备对常见机械零件的一般几何量进行技术测量的能力。（4）会绘制装配件装配示意图；能徒手绘制零件、装配件草图；能运用 CAD 软件正确...
