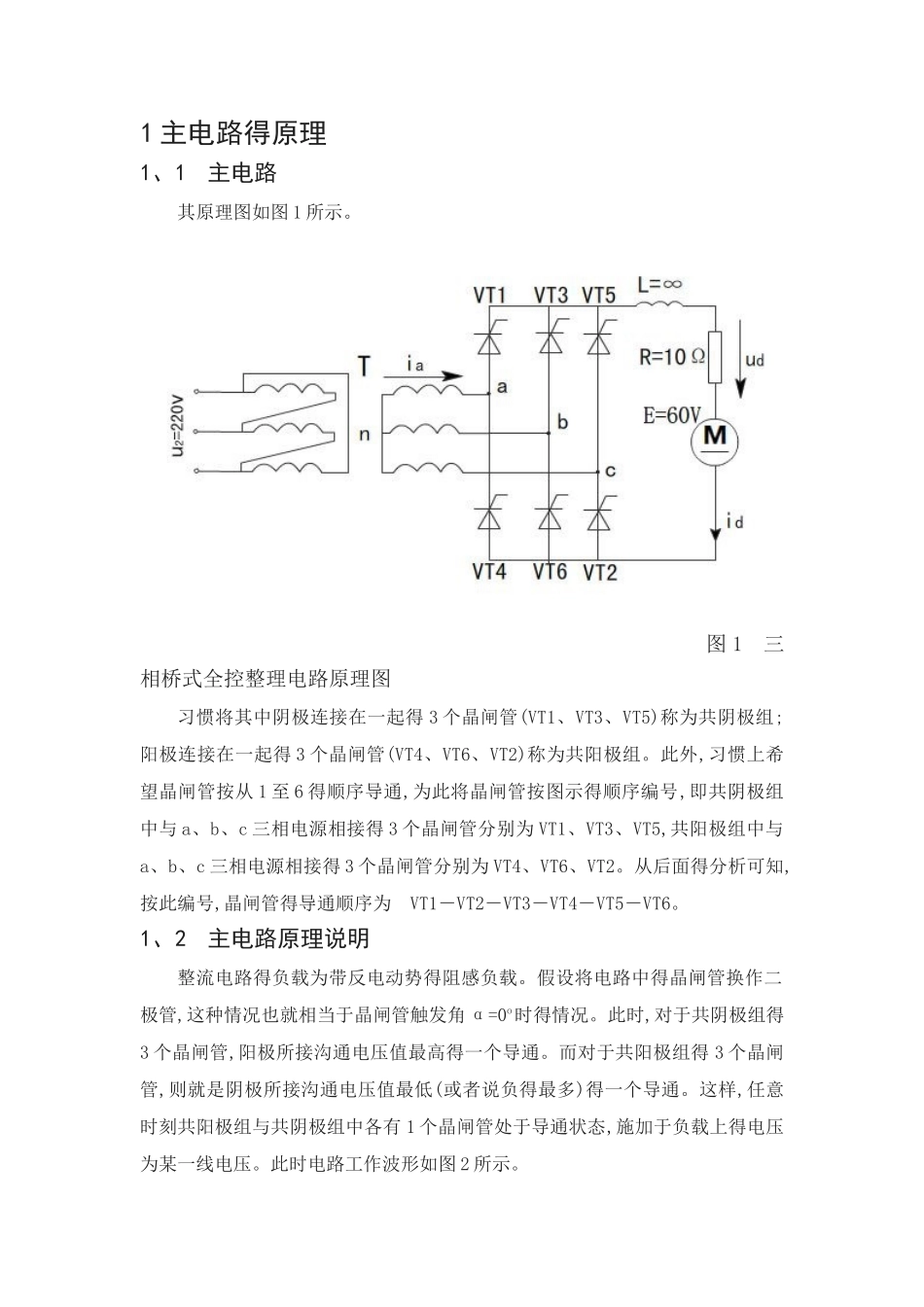

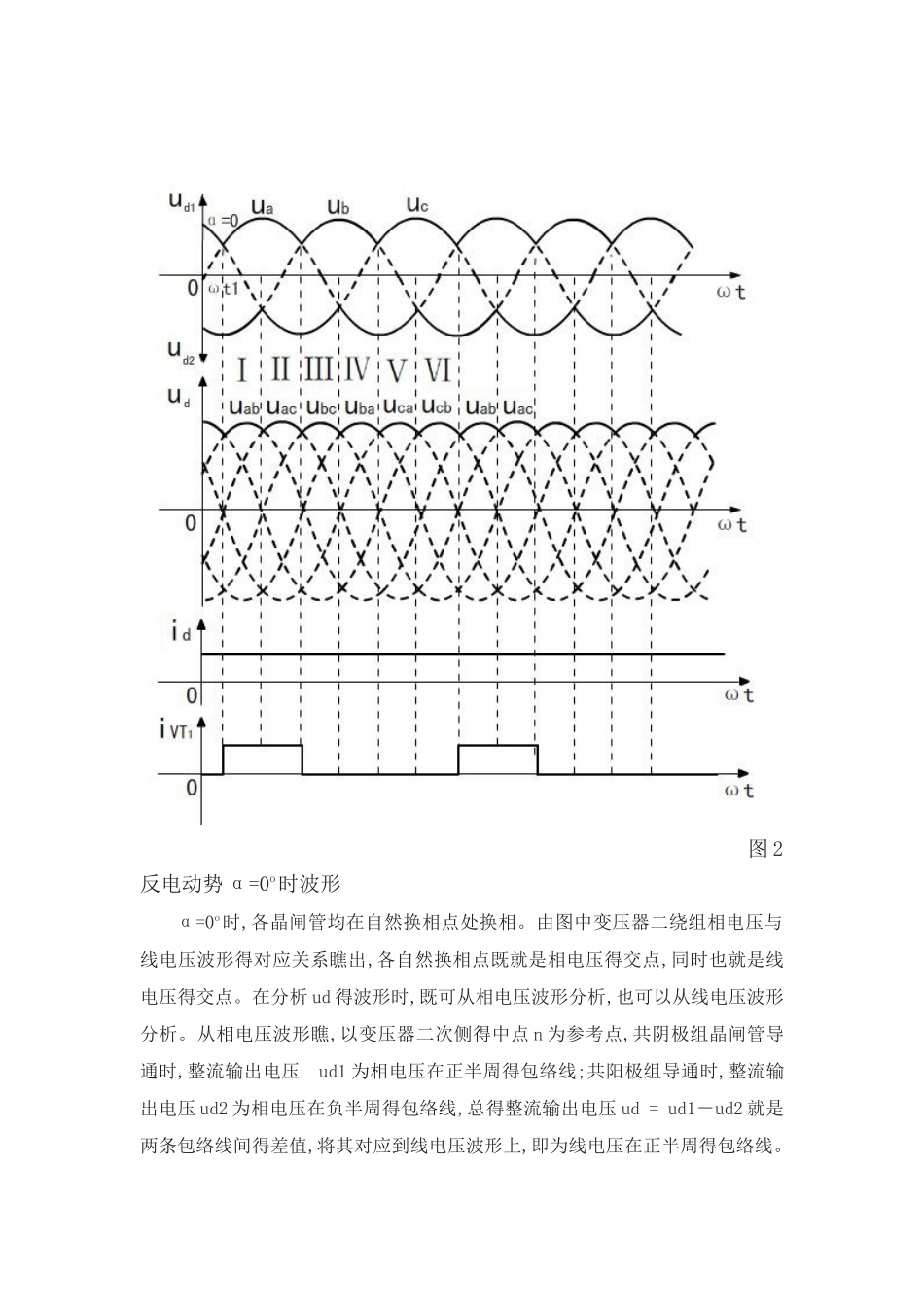

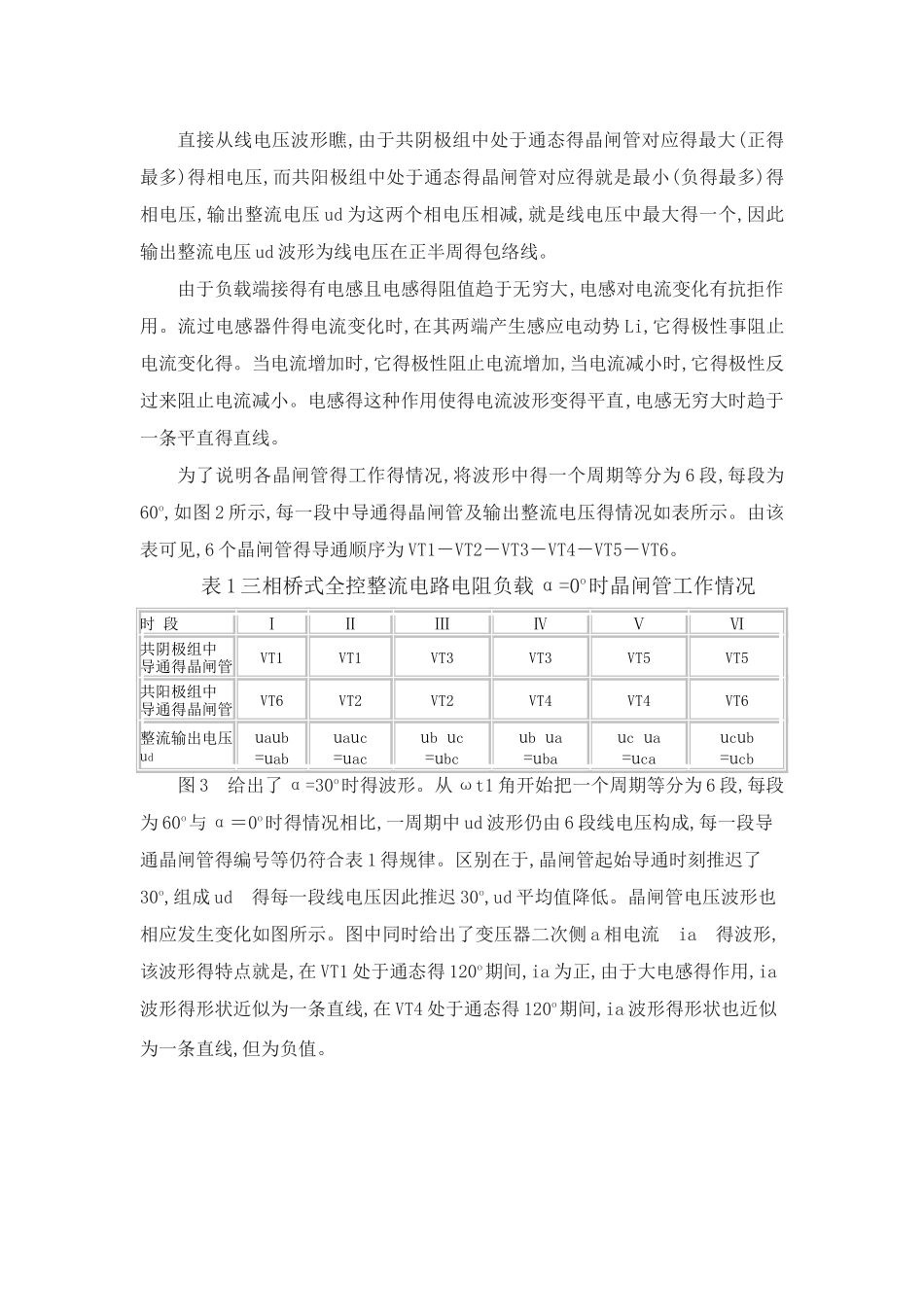

1 主电路得原理1、1 主电路其原理图如图 1 所示。 图 1 三相桥式全控整理电路原理图习惯将其中阴极连接在一起得 3 个晶闸管(VT1、VT3、VT5)称为共阴极组;阳极连接在一起得 3 个晶闸管(VT4、VT6、VT2)称为共阳极组。此外,习惯上希望晶闸管按从 1 至 6 得顺序导通,为此将晶闸管按图示得顺序编号,即共阴极组中与 a、b、c 三相电源相接得 3 个晶闸管分别为 VT1、VT3、VT5,共阳极组中与a、b、c 三相电源相接得 3 个晶闸管分别为 VT4、VT6、VT2。从后面得分析可知,按此编号,晶闸管得导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。1、2 主电路原理说明整流电路得负载为带反电动势得阻感负载。假设将电路中得晶闸管换作二极管,这种情况也就相当于晶闸管触发角 α=0o时得情况。此时,对于共阴极组得3 个晶闸管,阳极所接沟通电压值最高得一个导通。而对于共阳极组得 3 个晶闸管,则就是阴极所接沟通电压值最低(或者说负得最多)得一个导通。这样,任意时刻共阳极组与共阴极组中各有 1 个晶闸管处于导通状态,施加于负载上得电压为某一线电压。此时电路工作波形如图 2 所示。 图 2 反电动势 α=0o时波形α=0o时,各晶闸管均在自然换相点处换相。由图中变压器二绕组相电压与线电压波形得对应关系瞧出,各自然换相点既就是相电压得交点,同时也就是线电压得交点。在分析 ud 得波形时,既可从相电压波形分析,也可以从线电压波形分析。从相电压波形瞧,以变压器二次侧得中点 n 为参考点,共阴极组晶闸管导通时,整流输出电压 ud1 为相电压在正半周得包络线;共阳极组导通时,整流输出电压 ud2 为相电压在负半周得包络线,总得整流输出电压 ud = ud1－ud2 就是两条包络线间得差值,将其对应到线电压波形上,即为线电压在正半周得包络线。直接从线电压波形瞧,由于共阴极组中处于通态得晶闸管对应得最大(正得最多)得相电压,而共阳极组中处于通态得晶闸管对应得就是最小(负得最多)得相电压,输出整流电压 ud 为这两个相电压相减,就是线电压中最大得一个,因此输出整流电压 ud 波形为线电压在正半周得包络线。由于负载端接得有电感且电感得阻值趋于无穷大,电感对电流变化有抗拒作用。流过电感器件得电流变化时,在其两端产生感应电动势 Li,它得极性事阻止电流变化得。当电流增加时,它得极性阻止电流增加,当电流减小时,它得极性反过来阻止电流减小。电感得这种作用使得电流波形变得平直,电感无穷大时趋于一条平直得直线。为了说明各晶闸...
