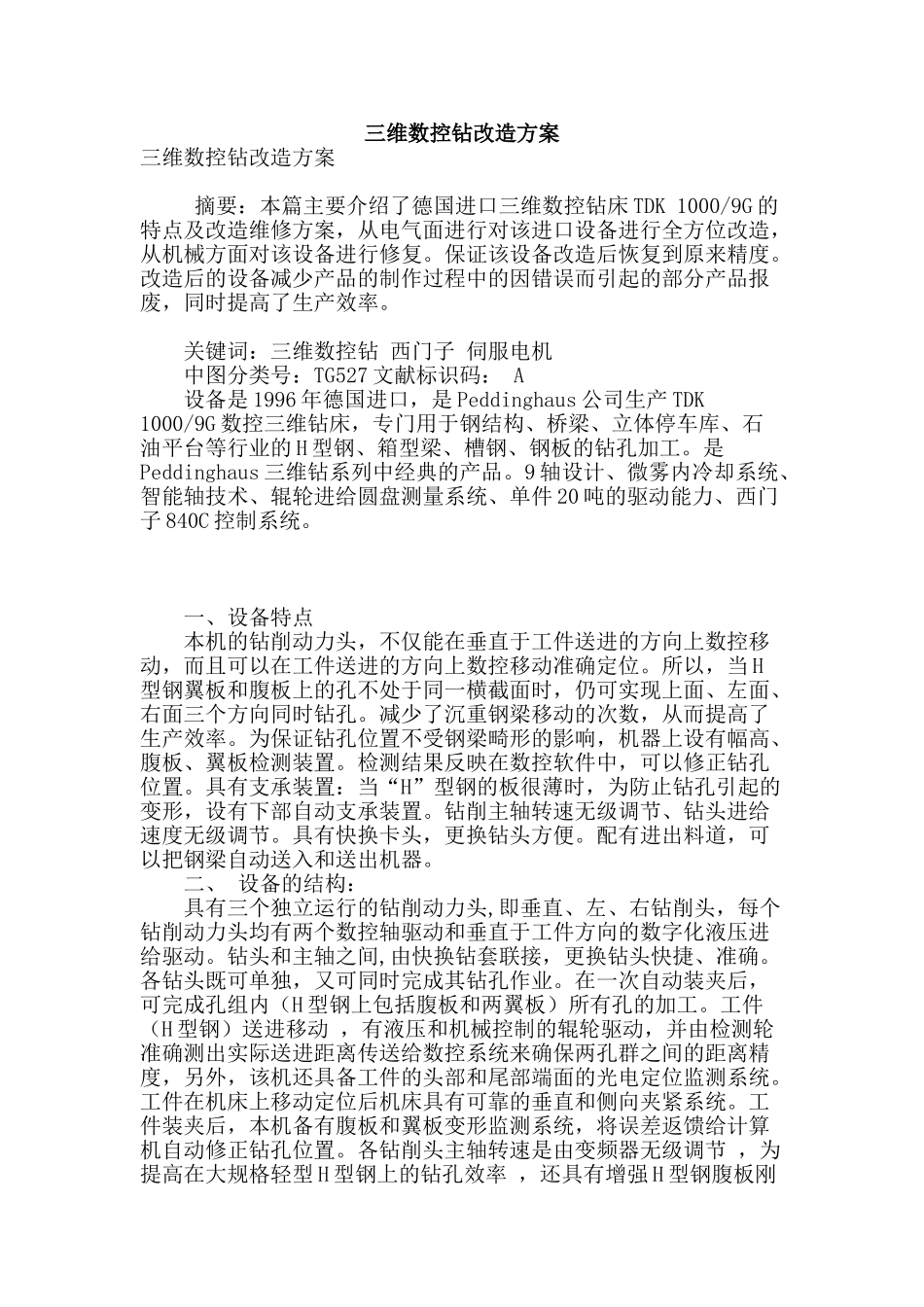

三维数控钻改造方案三维数控钻改造方案 摘要：本篇主要介绍了德国进口三维数控钻床 TDK 1000/9G 的特点及改造维修方案，从电气面进行对该进口设备进行全方位改造，从机械方面对该设备进行修复。保证该设备改造后恢复到原来精度。改造后的设备减少产品的制作过程中的因错误而引起的部分产品报废，同时提高了生产效率。 关键词：三维数控钻 西门子 伺服电机 中图分类号：TG527 文献标识码： A 设备是 1996 年德国进口，是 Peddinghaus 公司生产 TDK 1000/9G 数控三维钻床，专门用于钢结构、桥梁、立体停车库、石油平台等行业的 H 型钢、箱型梁、槽钢、钢板的钻孔加工。是Peddinghaus 三维钻系列中经典的产品。9 轴设计、微雾内冷却系统、智能轴技术、辊轮进给圆盘测量系统、单件 20 吨的驱动能力、西门子 840C 控制系统。 一、设备特点 本机的钻削动力头，不仅能在垂直于工件送进的方向上数控移动，而且可以在工件送进的方向上数控移动准确定位。所以，当 H型钢翼板和腹板上的孔不处于同一横截面时，仍可实现上面、左面、右面三个方向同时钻孔。减少了沉重钢梁移动的次数，从而提高了生产效率。为保证钻孔位置不受钢梁畸形的影响，机器上设有幅高、腹板、翼板检测装置。检测结果反映在数控软件中，可以修正钻孔位置。具有支承装置：当“H”型钢的板很薄时，为防止钻孔引起的变形，设有下部自动支承装置。钻削主轴转速无级调节、钻头进给速度无级调节。具有快换卡头，更换钻头方便。配有进出料道，可以把钢梁自动送入和送出机器。 二、 设备的结构： 具有三个独立运行的钻削动力头,即垂直、左、右钻削头，每个钻削动力头均有两个数控轴驱动和垂直于工件方向的数字化液压进给驱动。钻头和主轴之间,由快换钻套联接，更换钻头快捷、准确。各钻头既可单独，又可同时完成其钻孔作业。在一次自动装夹后，可完成孔组内（H 型钢上包括腹板和两翼板）所有孔的加工。工件（H 型钢）送进移动 ，有液压和机械控制的辊轮驱动，并由检测轮准确测出实际送进距离传送给数控系统来确保两孔群之间的距离精度，另外，该机还具备工件的头部和尾部端面的光电定位监测系统。工件在机床上移动定位后机床具有可靠的垂直和侧向夹紧系统。工件装夹后，本机备有腹板和翼板变形监测系统，将误差返馈给计算机自动修正钻孔位置。各钻削头主轴转速是由变频器无级调节 ，为提高在大规格轻型 H 型钢上的钻孔效率 ，还具有增强 H 型钢腹板刚度...
