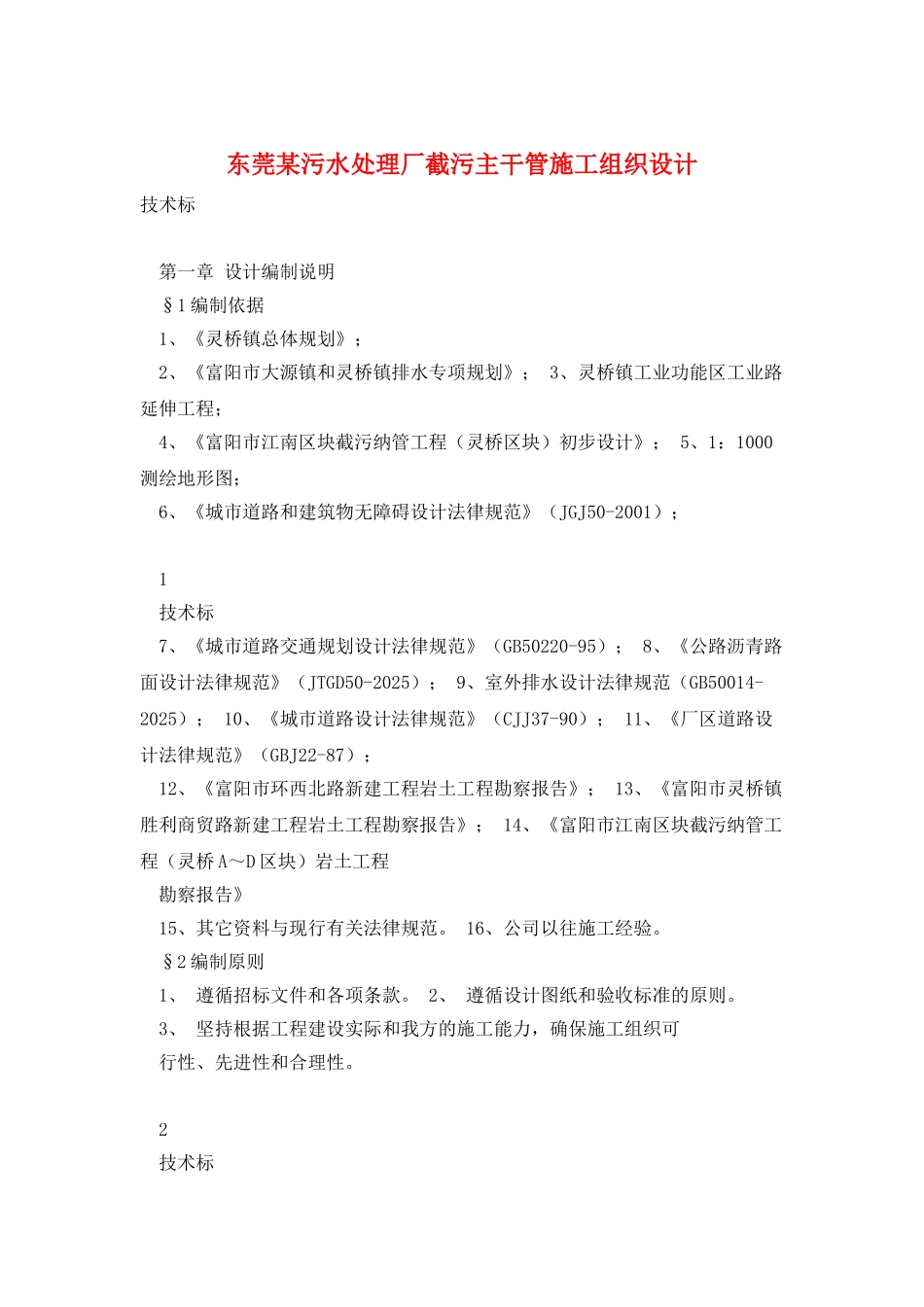

东莞某污水处理厂截污主干管施工组织设计

东莞某污水处理厂截污主干管施工组织设计技术标 第一章 设计编制说明 §1 编制依据 1、《灵桥镇总体规划》； 2、《富阳市大源镇和灵桥镇排水专项规划》； 3、灵桥镇工业功能区工业路延伸工程； 4、《富阳市江南区块截污纳管工程（灵桥区块）初步设计》； 5、1：1000测绘地形图； 6、《城市道路和建筑物无障碍设计法律规范》（JGJ50-2001）； 1 技术标 7、《城市道路交通规划设计法律规范》（GB50220-95）； 8、《公路沥青路面设计法律规范》（JTGD50-2025）； 9、室外排水设计法律规范（GB50014-2025）； 10、《城市道路设计法律规范》（CJJ37-90）； 11、《厂区道路设计法律规范》（GBJ22-87）； 12、《富阳市环西北路新建工程岩土工程勘察报告》； 13、《富阳市灵桥镇胜利商贸路新建工程岩土工程勘察报告》； 14、《富阳市江南区块截污纳管工程（灵桥 A～D 区块）岩土工程 勘察报告》 15、其它资料与现行有关法律规范。 16、公司以往施工经验。 §2 编制原则 1、 遵循招标文件和各项条款。 2、 遵循设计图纸和验收标准的原则。 3、 坚持根据工程建设实际和我方的施工能力，确保施工组织可 行性、先进性和合理性。 2 技术标 第二章 工程概况 §1 工程建筑地点特征 工程名称：富阳市江南区块截污纳管工程 工程地点：富阳市灵桥镇 富阳市江南区块截污纳管工程位于富阳市灵桥工业区，管道总长约 6.5km，分 A、B、C、D 四个区块，采纳 WD300~WD900HDPE 中空壁螺旋缠绕管。B 区块环西北路延伸部分（0+002~0+104 段），管径 φ800，埋深 4.660~4.760m，其北面为村庄，南面为农地，围护长度约 102m。B 区块开挖管道第一部分 0+231~0+248段，管径 φ600，埋深 6.5m，其东面为大源溪防洪堤，其北面鱼塘，南面为空地，围护长度约 17m。 为确保管道埋设施工顺利进行，建设单位委托本单位进行管沟开 3 技术标 挖围护专项设计。 §2 地质概况 2.1 工程地质条件 根据《岩土工程勘察报告》，与基坑开挖有关底层结构自上而下分述如下： 1-1 碎石素填土：层厚 1.50~2.50m。 2-2 粘质粉土：层厚 0.50~2.20m。 2-4粘质粉土：层厚 1.90~2.40m。 2.2 水文地质 (1)地下水类型 勘探期间在勘探孔内测得地下水位埋深为 0.5~2.50m。 2.3 围护设计依据 (1)管线埋设平面图、剖面图等； (2)《岩石工程勘察报告》； (3)《浙江省浇筑基坑支护技术法律规范》（DB33/T1008-2000） (4)《建筑...
