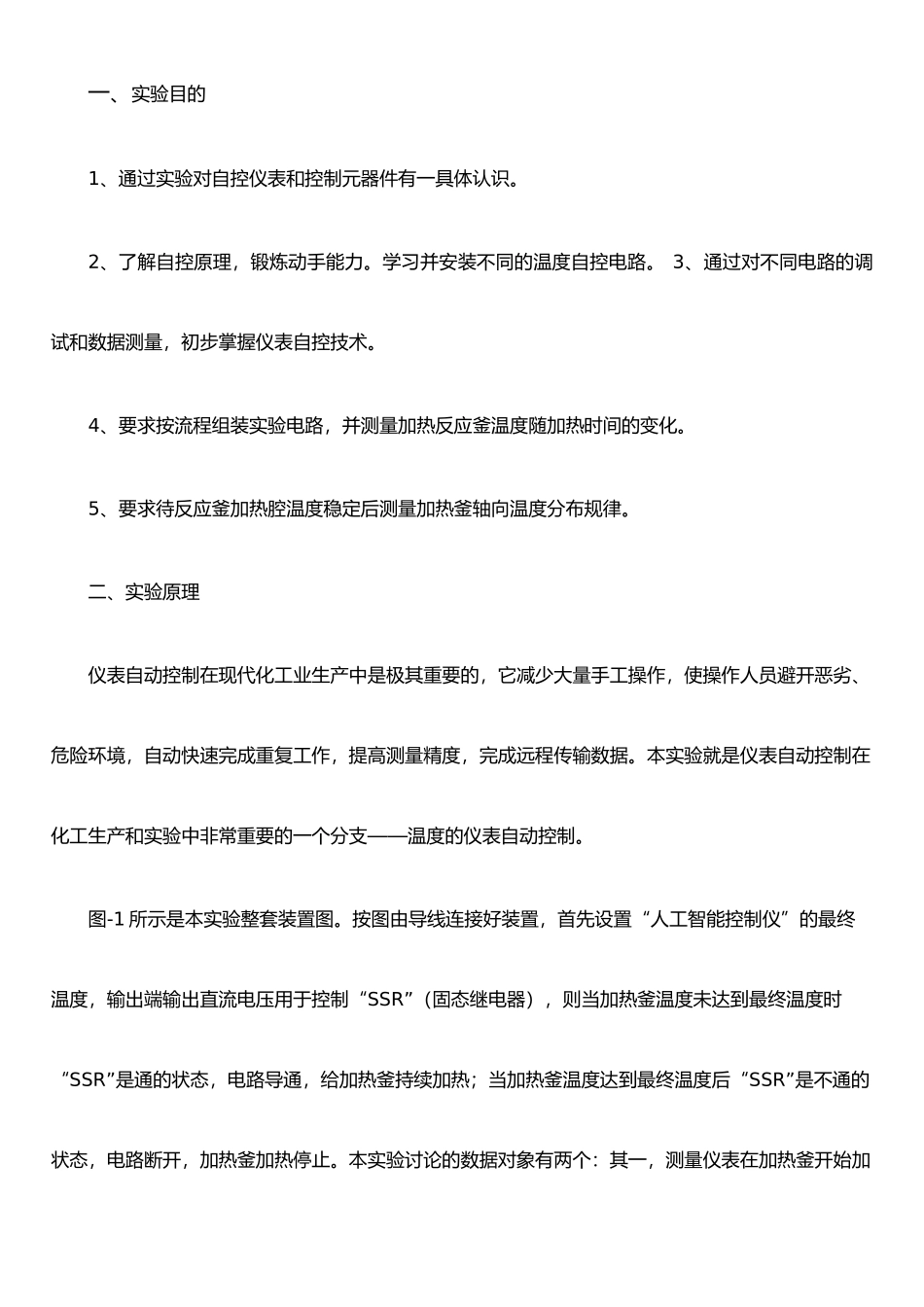

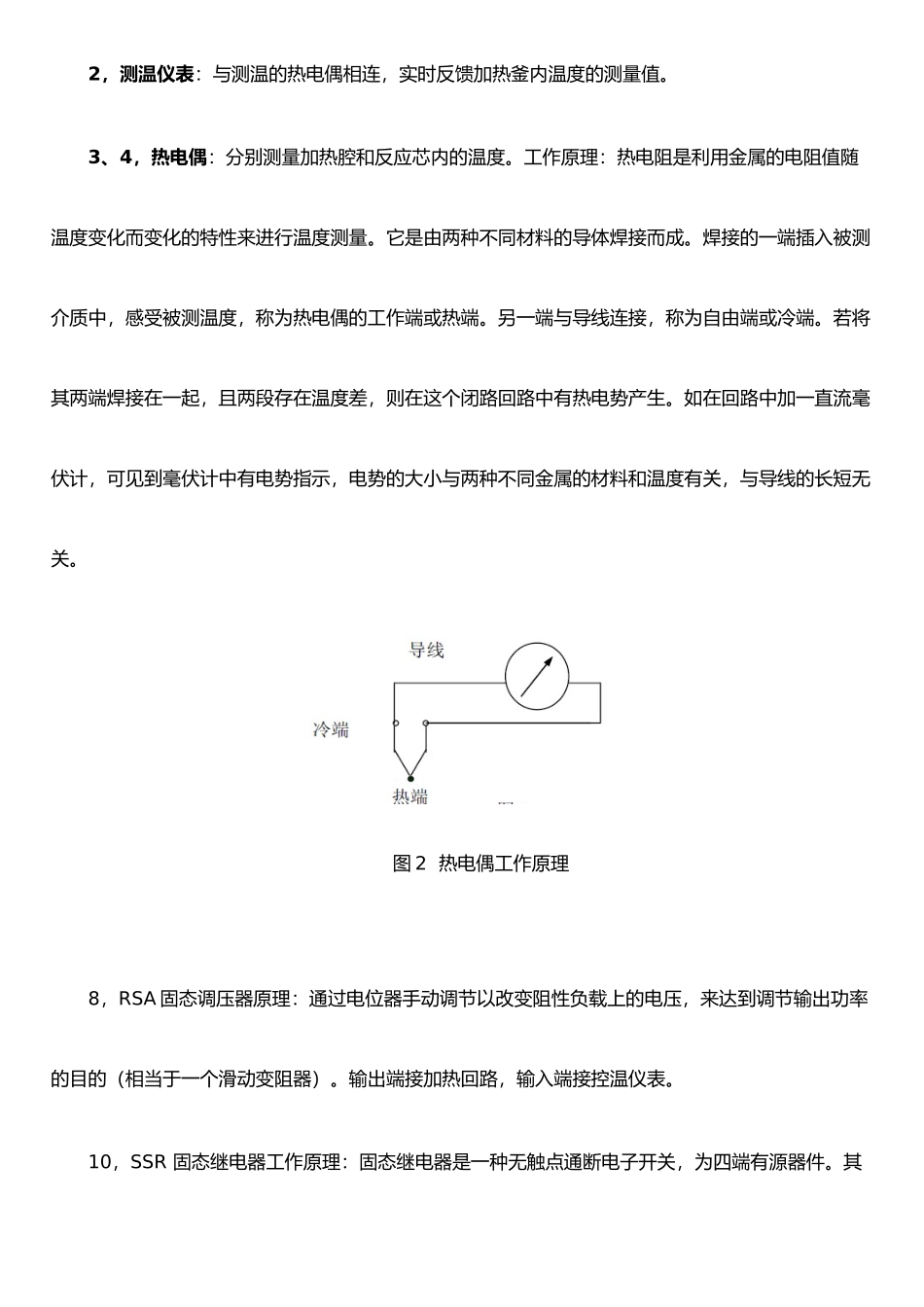

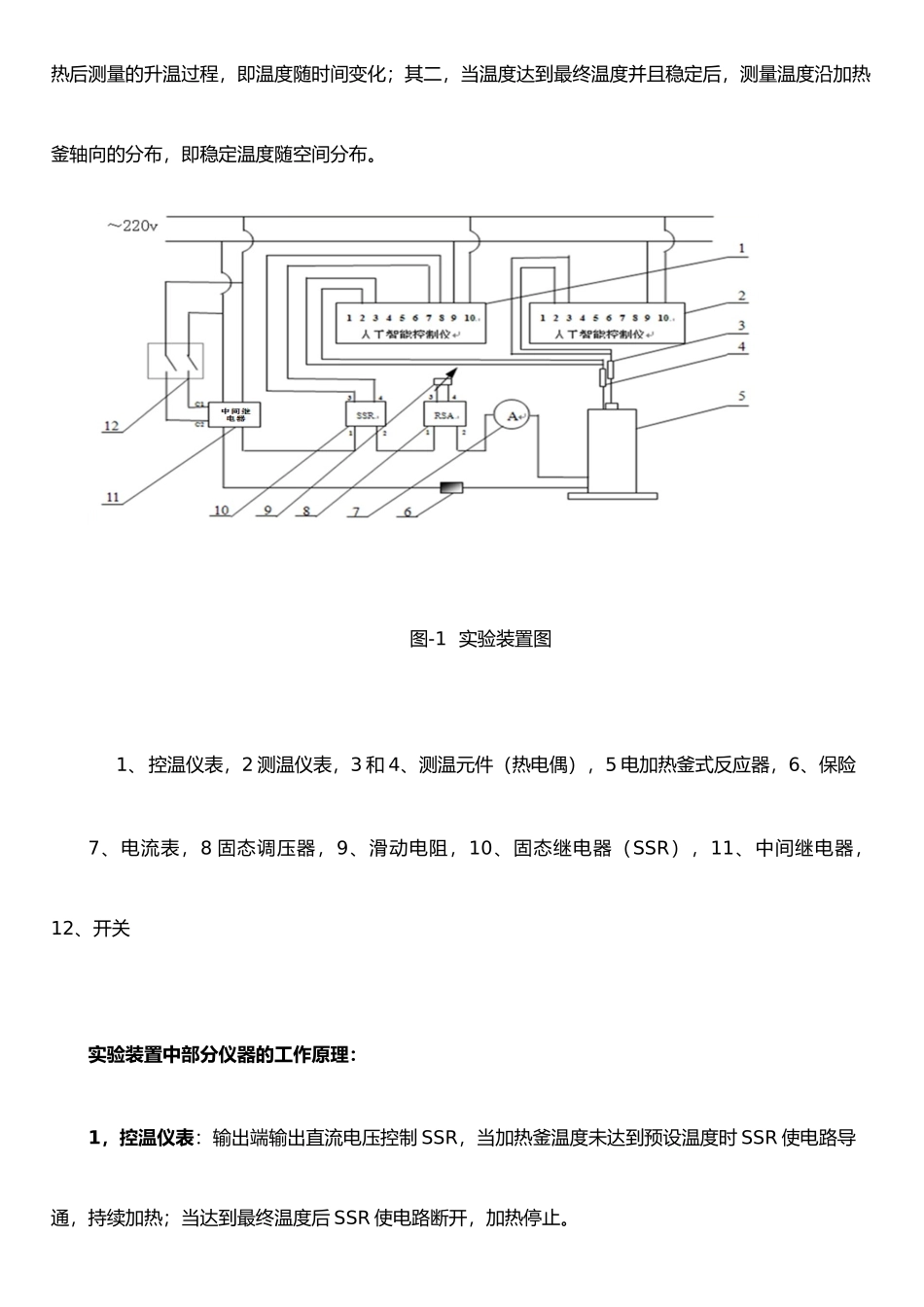

一、实验目的1、通过实验对自控仪表和控制元器件有一具体认识。 2、了解自控原理，锻炼动手能力。学习并安装不同的温度自控电路。 3、通过对不同电路的调试和数据测量，初步掌握仪表自控技术。 4、要求按流程组装实验电路，并测量加热反应釜温度随加热时间的变化。5、要求待反应釜加热腔温度稳定后测量加热釜轴向温度分布规律。二、实验原理仪表自动控制在现代化工业生产中是极其重要的，它减少大量手工操作，使操作人员避开恶劣、危险环境，自动快速完成重复工作，提高测量精度，完成远程传输数据。本实验就是仪表自动控制在化工生产和实验中非常重要的一个分支——温度的仪表自动控制。图-1 所示是本实验整套装置图。按图由导线连接好装置，首先设置“人工智能控制仪”的最终温度，输出端输出直流电压用于控制“SSR”（固态继电器），则当加热釜温度未达到最终温度时“SSR”是通的状态，电路导通，给加热釜持续加热；当加热釜温度达到最终温度后“SSR”是不通的状态，电路断开，加热釜加热停止。本实验讨论的数据对象有两个：其一，测量仪表在加热釜开始加热后测量的升温过程，即温度随时间变化；其二，当温度达到最终温度并且稳定后，测量温度沿加热釜轴向的分布，即稳定温度随空间分布。图-1 实验装置图1、控温仪表，2 测温仪表，3 和 4、测温元件（热电偶），5 电加热釜式反应器，6、保险7、电流表，8 固态调压器，9、滑动电阻，10、固态继电器（SSR），11、中间继电器， 12、开关实验装置中部分仪器的工作原理：1，控温仪表：输出端输出直流电压控制 SSR，当加热釜温度未达到预设温度时 SSR 使电路导通，持续加热；当达到最终温度后 SSR 使电路断开，加热停止。2，测温仪表：与测温的热电偶相连，实时反馈加热釜内温度的测量值。3、4，热电偶：分别测量加热腔和反应芯内的温度。工作原理：热电阻是利用金属的电阻值随温度变化而变化的特性来进行温度测量。它是由两种不同材料的导体焊接而成。焊接的一端插入被测介质中，感受被测温度，称为热电偶的工作端或热端。另一端与导线连接，称为自由端或冷端。若将其两端焊接在一起，且两段存在温度差，则在这个闭路回路中有热电势产生。如在回路中加一直流毫伏计，可见到毫伏计中有电势指示，电势的大小与两种不同金属的材料和温度有关，与导线的长短无关。图 2 热电偶工作原理8，RSA 固态调压器原理：通过电位器手动调节以改变阻性负载上的电压，来达到调节输出功率的目的（相...
