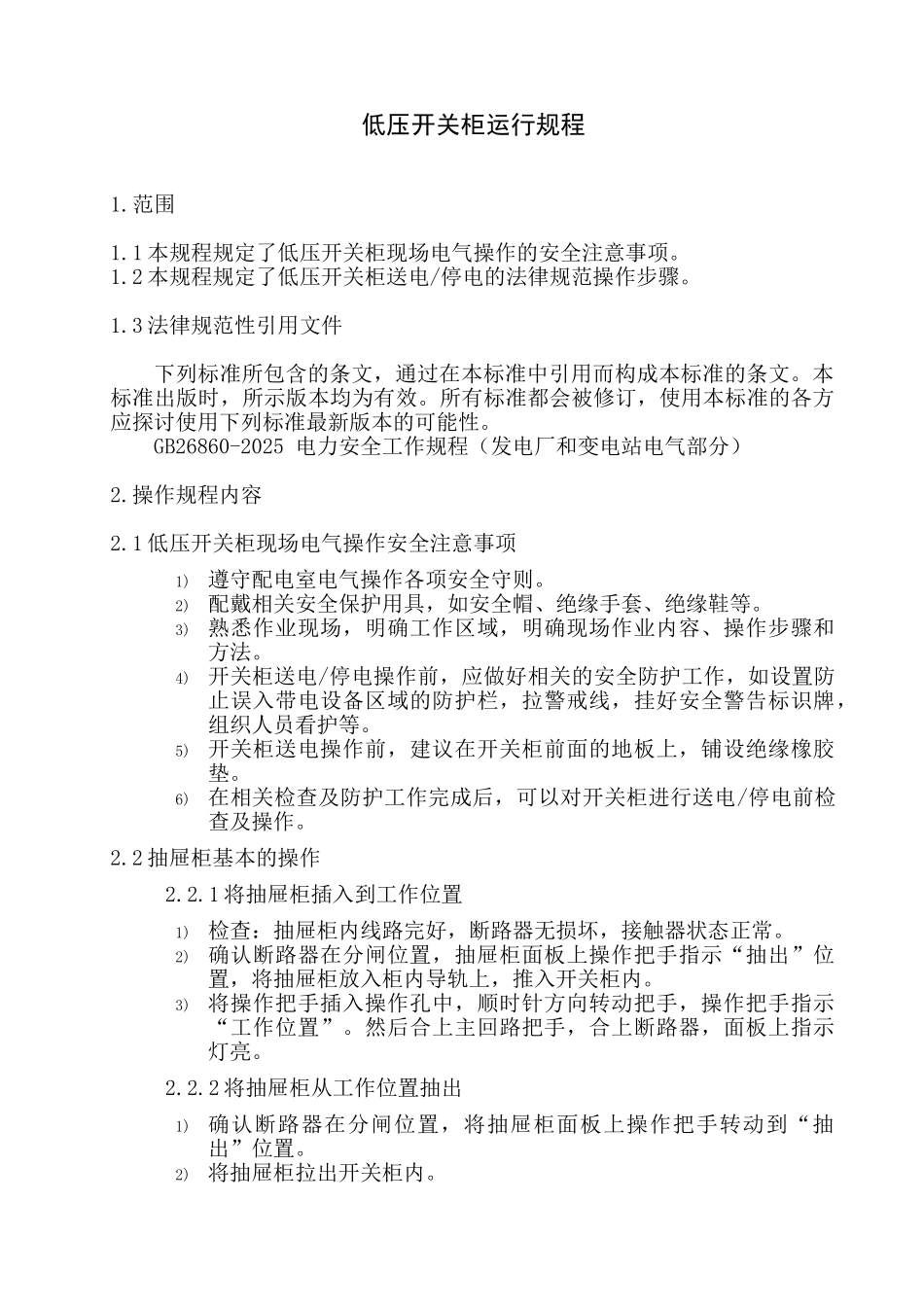

低压开关柜运行规程VIP专享

低压开关柜运行规程1.范围1.1 本规程规定了低压开关柜现场电气操作的安全注意事项。1.2 本规程规定了低压开关柜送电/停电的法律规范操作步骤。1.3 法律规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB26860-2025 电力安全工作规程（发电厂和变电站电气部分）2.操作规程内容2.1 低压开关柜现场电气操作安全注意事项1) 遵守配电室电气操作各项安全守则。2) 配戴相关安全保护用具，如安全帽、绝缘手套、绝缘鞋等。3) 熟悉作业现场，明确工作区域，明确现场作业内容、操作步骤和方法。4) 开关柜送电/停电操作前，应做好相关的安全防护工作，如设置防止误入带电设备区域的防护栏，拉警戒线，挂好安全警告标识牌，组织人员看护等。5) 开关柜送电操作前，建议在开关柜前面的地板上，铺设绝缘橡胶垫。6) 在相关检查及防护工作完成后，可以对开关柜进行送电/停电前检查及操作。2.2 抽屉柜基本的操作2.2.1 将抽屉柜插入到工作位置1) 检查：抽屉柜内线路完好，断路器无损坏，接触器状态正常。2) 确认断路器在分闸位置，抽屉柜面板上操作把手指示“抽出”位置，将抽屉柜放入柜内导轨上，推入开关柜内。3) 将操作把手插入操作孔中，顺时针方向转动把手，操作把手指示“工作位置”。然后合上主回路把手，合上断路器，面板上指示灯亮。2.2.2 将抽屉柜从工作位置抽出1) 确认断路器在分闸位置，将抽屉柜面板上操作把手转动到“抽出”位置。2) 将抽屉柜拉出开关柜内。2.3 开关柜送电/停电的法律规范操作步骤。本规程指对送电/停电的操作。送电前，请先确认现场各项交接试验正常、功能调试正常，且全部合格。2.3.1 开关柜送电的法律规范操作步骤。1) 开关柜送电前的检查工作检查各抽屉柜内的电缆接线头良好,螺丝应锁紧；断路器、接触器状态正常。检查各抽屉柜内无不相干物件和工具。检查抽屉柜内熔断器是否正常。检查低压设备处于送电前的准备状态。2) 开关柜送电的操作步骤顺时针转动抽屉柜上断路器把手，使把手与地面垂直。2.3.2 开关柜停电的法律规范操作步骤。1) 开关柜停电前的准备工作确认清楚要断开的设备是否停止运行。2) 开关柜停电的操作步骤逆时针转动抽屉柜上断路器把手，使把手与地面平行。悬挂“禁止合闸，有人工作”警示牌。 3.3 框架断路器法律规范操作步骤 3.3.1 框架断路...
