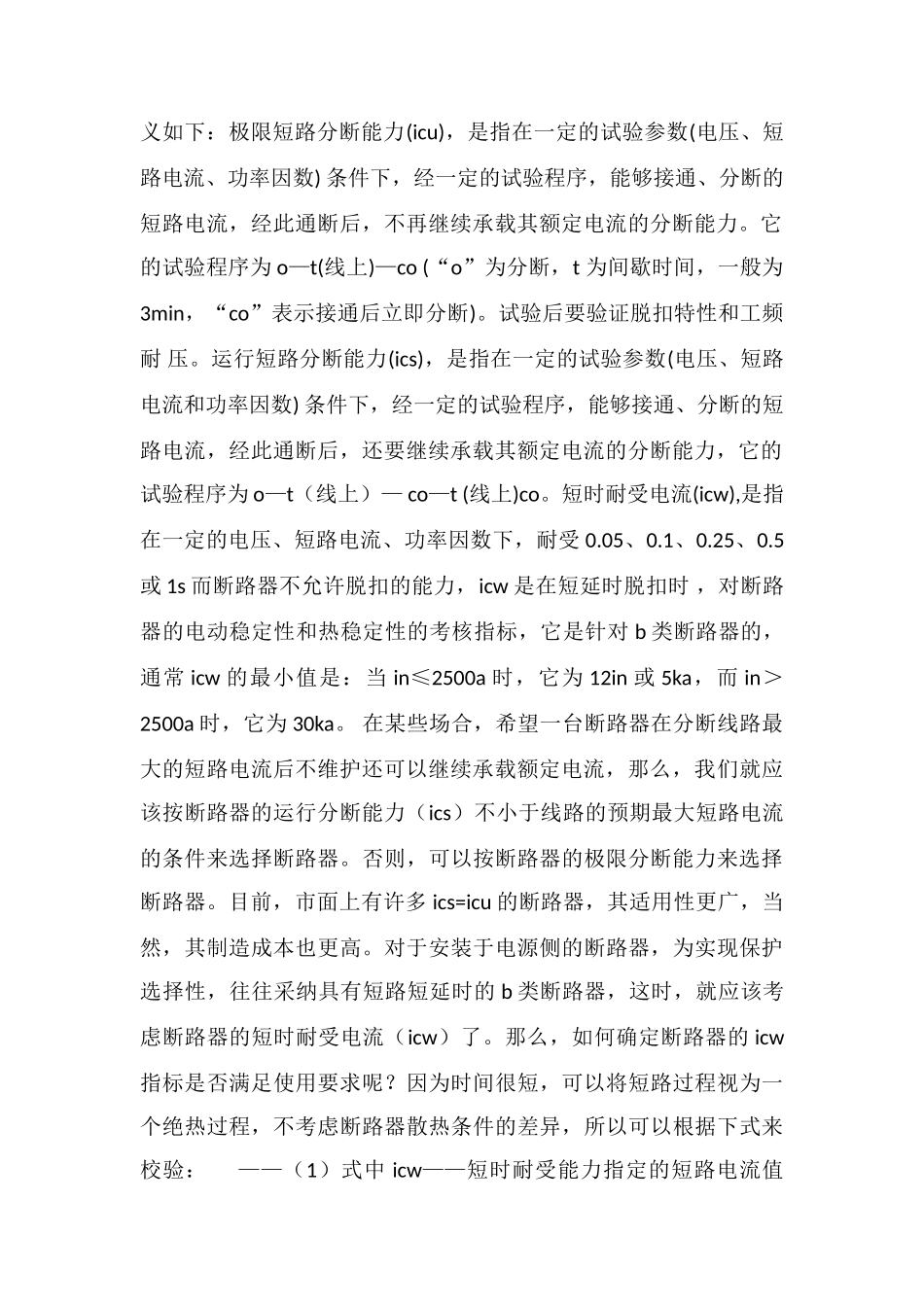

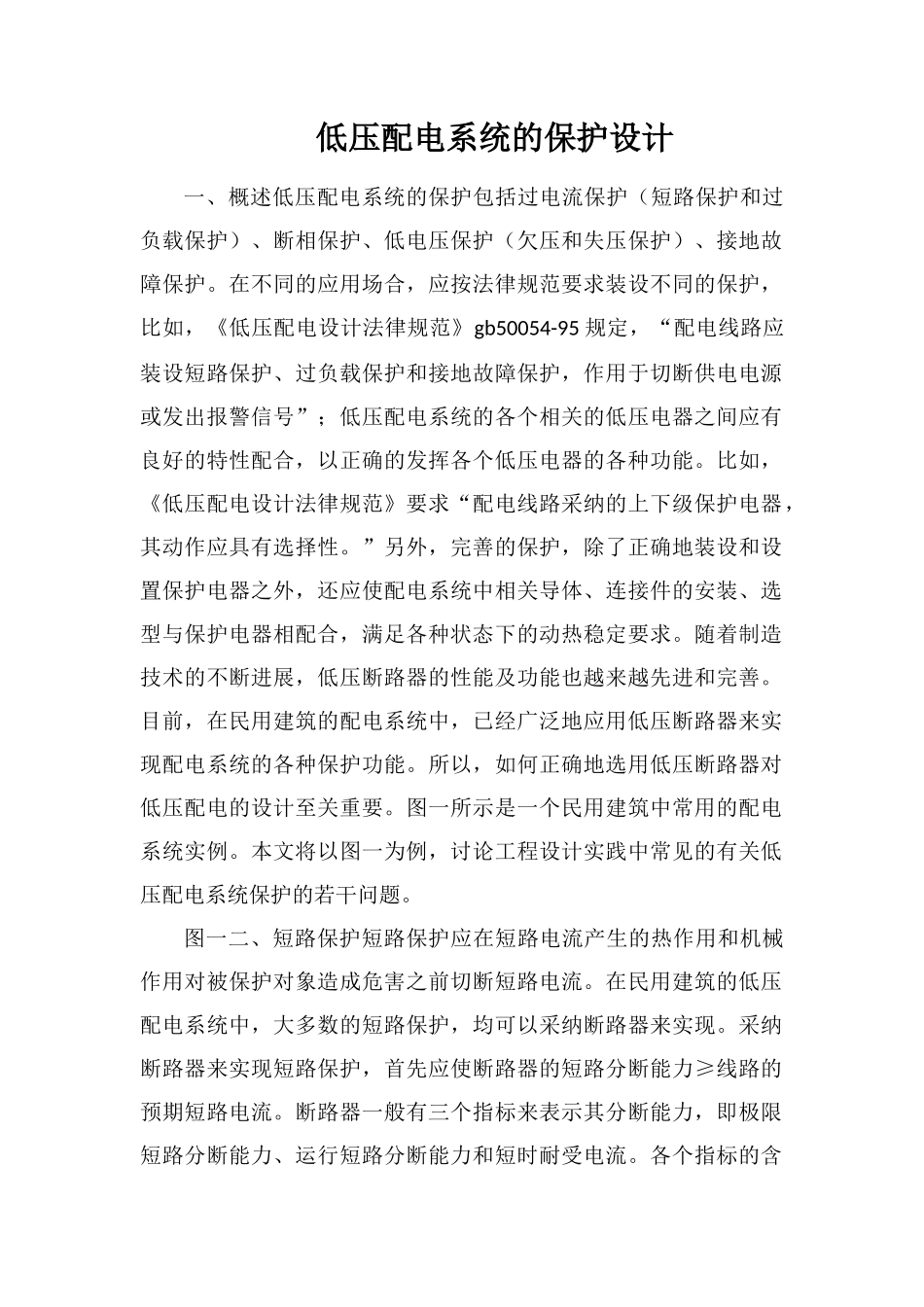

低压配电系统的保护设计一、概述低压配电系统的保护包括过电流保护（短路保护和过负载保护）、断相保护、低电压保护（欠压和失压保护）、接地故障保护。在不同的应用场合，应按法律规范要求装设不同的保护，比如，《低压配电设计法律规范》gb50054-95 规定，“配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号”；低压配电系统的各个相关的低压电器之间应有良好的特性配合，以正确的发挥各个低压电器的各种功能。比如，《低压配电设计法律规范》要求“配电线路采纳的上下级保护电器，其动作应具有选择性。”另外，完善的保护，除了正确地装设和设置保护电器之外，还应使配电系统中相关导体、连接件的安装、选型与保护电器相配合，满足各种状态下的动热稳定要求。随着制造技术的不断进展，低压断路器的性能及功能也越来越先进和完善。目前，在民用建筑的配电系统中，已经广泛地应用低压断路器来实现配电系统的各种保护功能。所以，如何正确地选用低压断路器对低压配电的设计至关重要。图一所示是一个民用建筑中常用的配电系统实例。本文将以图一为例，讨论工程设计实践中常见的有关低压配电系统保护的若干问题。图一二、短路保护短路保护应在短路电流产生的热作用和机械作用对被保护对象造成危害之前切断短路电流。在民用建筑的低压配电系统中，大多数的短路保护，均可以采纳断路器来实现。采纳断路器来实现短路保护，首先应使断路器的短路分断能力≥线路的预期短路电流。断路器一般有三个指标来表示其分断能力，即极限短路分断能力、运行短路分断能力和短时耐受电流。各个指标的含义如下：极限短路分断能力(icu)，是指在一定的试验参数(电压、短路电流、功率因数) 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为 o—t(线上)—co (“o”为分断，t 为间歇时间，一般为3min，“co”表示接通后立即分断)。试验后要验证脱扣特性和工频耐 压。运行短路分断能力(ics)，是指在一定的试验参数(电压、短路电流和功率因数) 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为 o—t（线上）— co—t (线上)co。短时耐受电流(icw),是指在一定的电压、短路电流、功率因数下，耐受 0.05、0.1、0.25、0.5或 1s 而断路器不允许脱扣的能力，icw 是在短延时脱扣时 ，对断...
