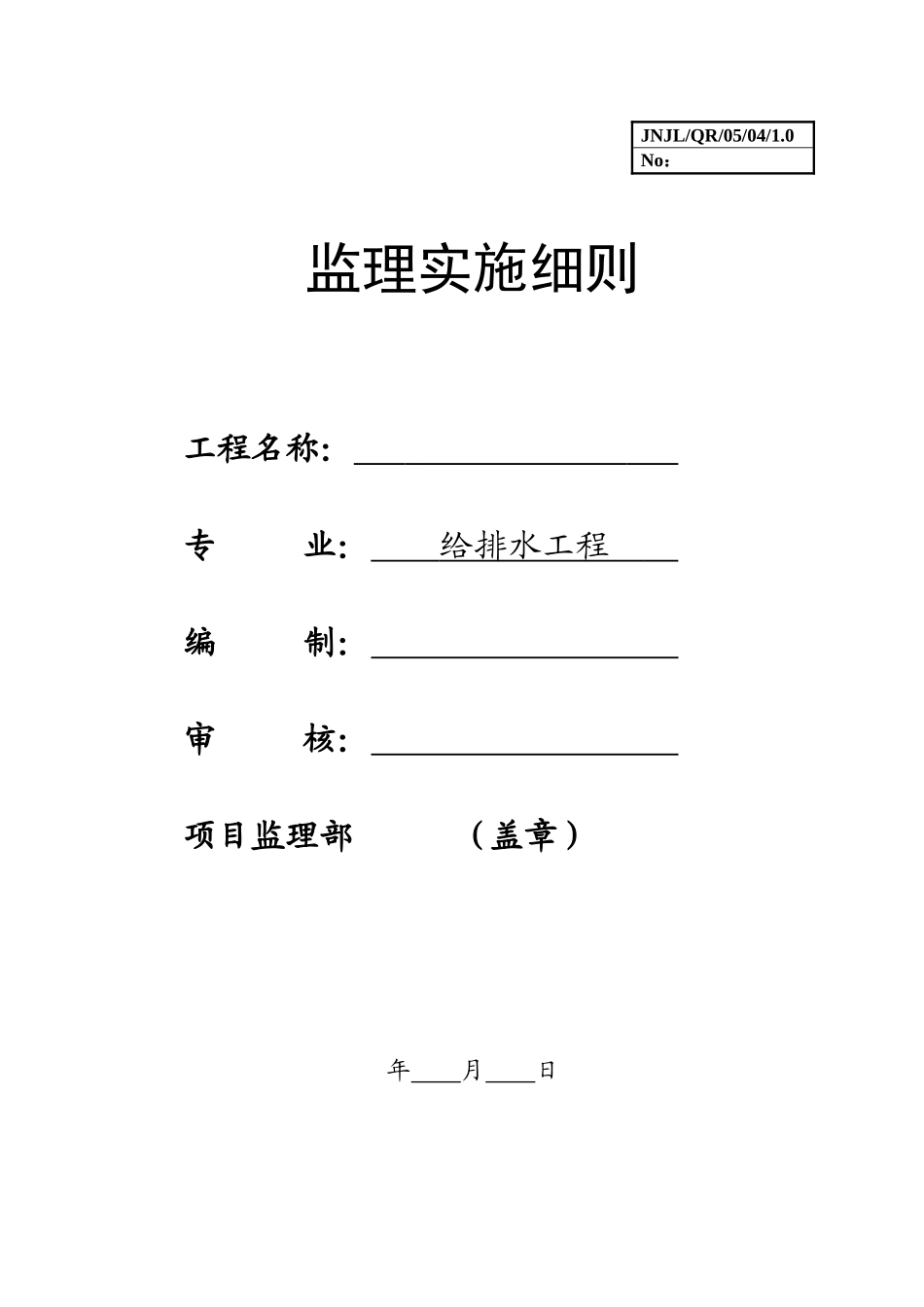

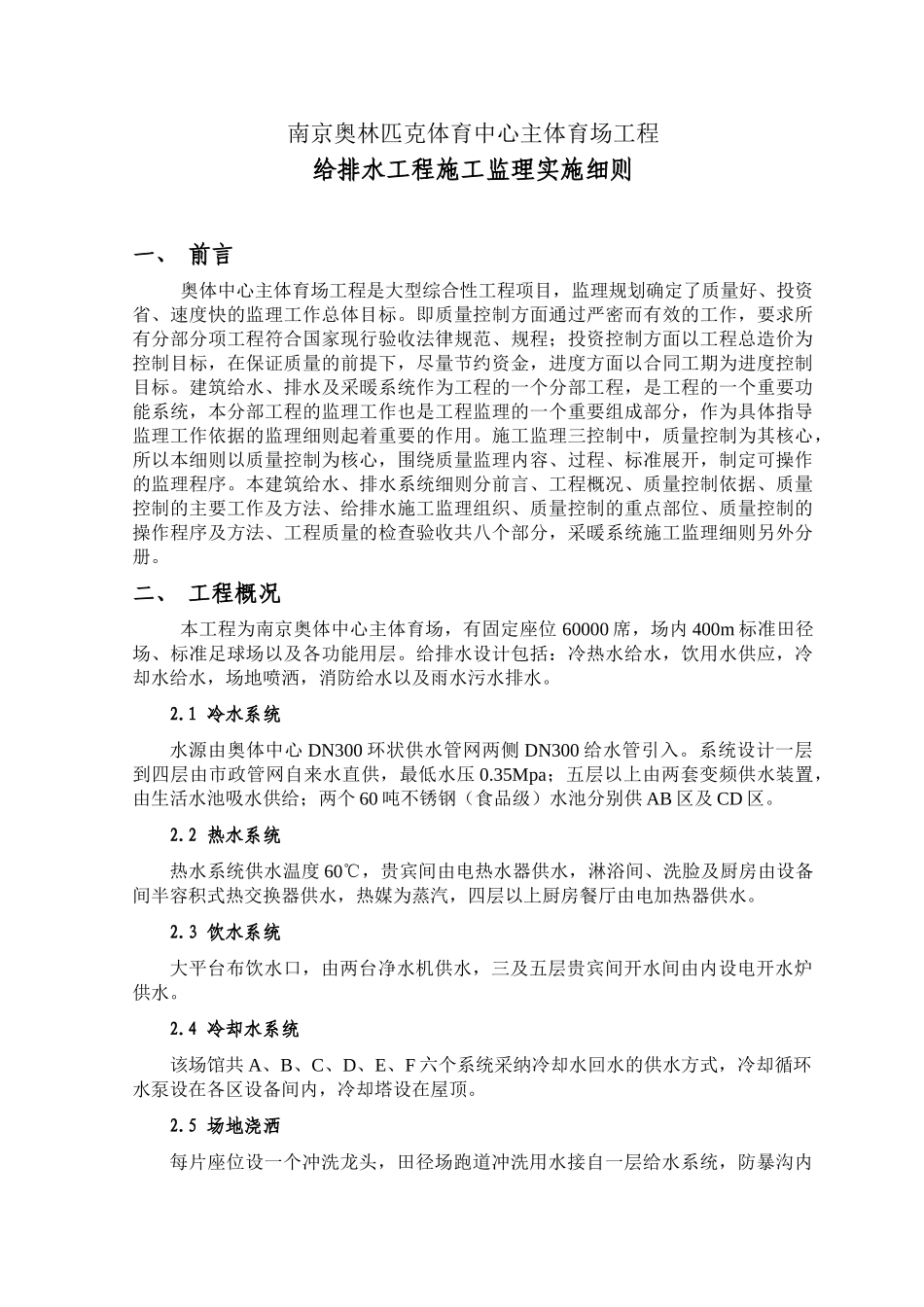

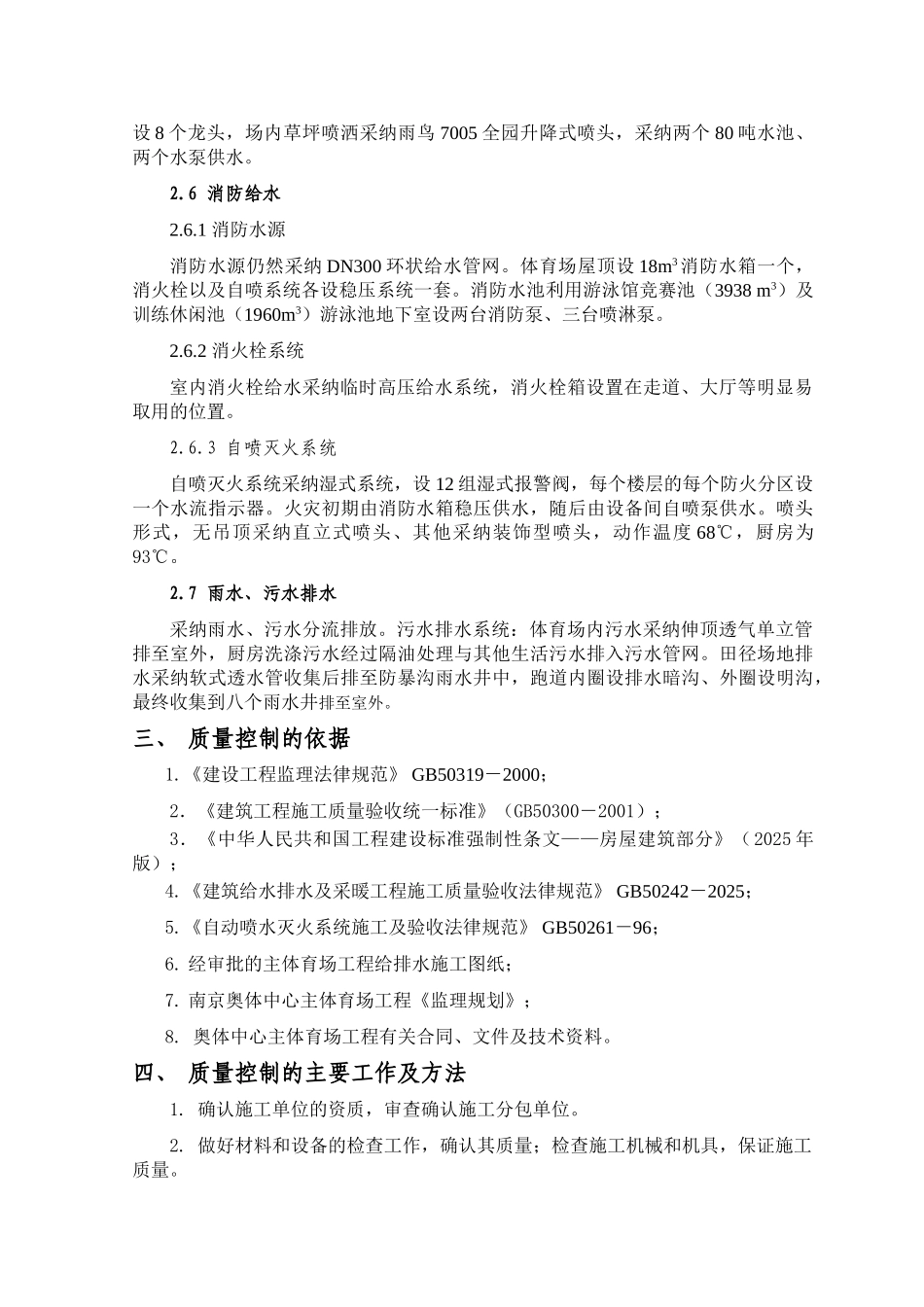

JNJL/QR/05/04/1.0No：监理实施细则工程名称： 专 业： 给排水工程 编 制： 审 核： 项目监理部 （盖章）年 月 日南京奥林匹克体育中心主体育场工程给排水工程施工监理实施细则一、 前言奥体中心主体育场工程是大型综合性工程项目，监理规划确定了质量好、投资省、速度快的监理工作总体目标。即质量控制方面通过严密而有效的工作，要求所有分部分项工程符合国家现行验收法律规范、规程；投资控制方面以工程总造价为控制目标，在保证质量的前提下，尽量节约资金，进度方面以合同工期为进度控制目标。建筑给水、排水及采暖系统作为工程的一个分部工程，是工程的一个重要功能系统，本分部工程的监理工作也是工程监理的一个重要组成部分，作为具体指导监理工作依据的监理细则起着重要的作用。施工监理三控制中，质量控制为其核心，所以本细则以质量控制为核心，围绕质量监理内容、过程、标准展开，制定可操作的监理程序。本建筑给水、排水系统细则分前言、工程概况、质量控制依据、质量控制的主要工作及方法、给排水施工监理组织、质量控制的重点部位、质量控制的操作程序及方法、工程质量的检查验收共八个部分，采暖系统施工监理细则另外分册。二、 工程概况本工程为南京奥体中心主体育场，有固定座位 60000 席，场内 400m 标准田径场、标准足球场以及各功能用层。给排水设计包括：冷热水给水，饮用水供应，冷却水给水，场地喷洒，消防给水以及雨水污水排水。2.1 冷水系统水源由奥体中心 DN300 环状供水管网两侧 DN300 给水管引入。系统设计一层到四层由市政管网自来水直供，最低水压 0.35Mpa；五层以上由两套变频供水装置，由生活水池吸水供给；两个 60 吨不锈钢（食品级）水池分别供 AB 区及 CD 区。2.2 热水系统热水系统供水温度 60℃，贵宾间由电热水器供水，淋浴间、洗脸及厨房由设备间半容积式热交换器供水，热媒为蒸汽，四层以上厨房餐厅由电加热器供水。2.3 饮水系统大平台布饮水口，由两台净水机供水，三及五层贵宾间开水间由内设电开水炉供水。2.4 冷却水系统该场馆共 A、B、C、D、E、F 六个系统采纳冷却水回水的供水方式，冷却循环水泵设在各区设备间内，冷却塔设在屋顶。2.5 场地浇洒每片座位设一个冲洗龙头，田径场跑道冲洗用水接自一层给水系统，防暴沟内设 8 个龙头，场内草坪喷洒采纳雨鸟 7005 全园升降式喷头，采纳两个 80 吨水池、两个水泵供水。2.6 消防给水2.6.1 消防水源消防水源仍...
