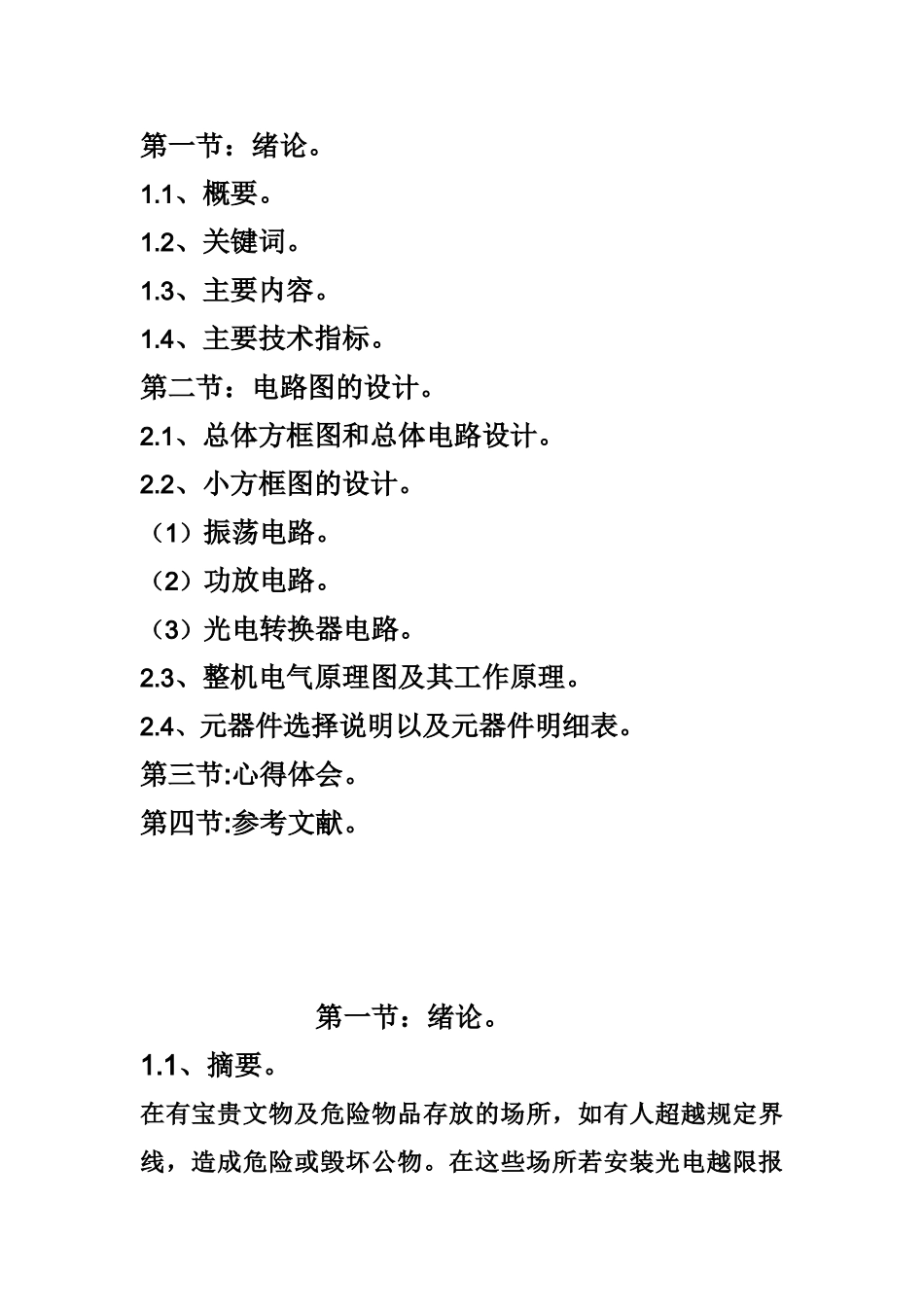

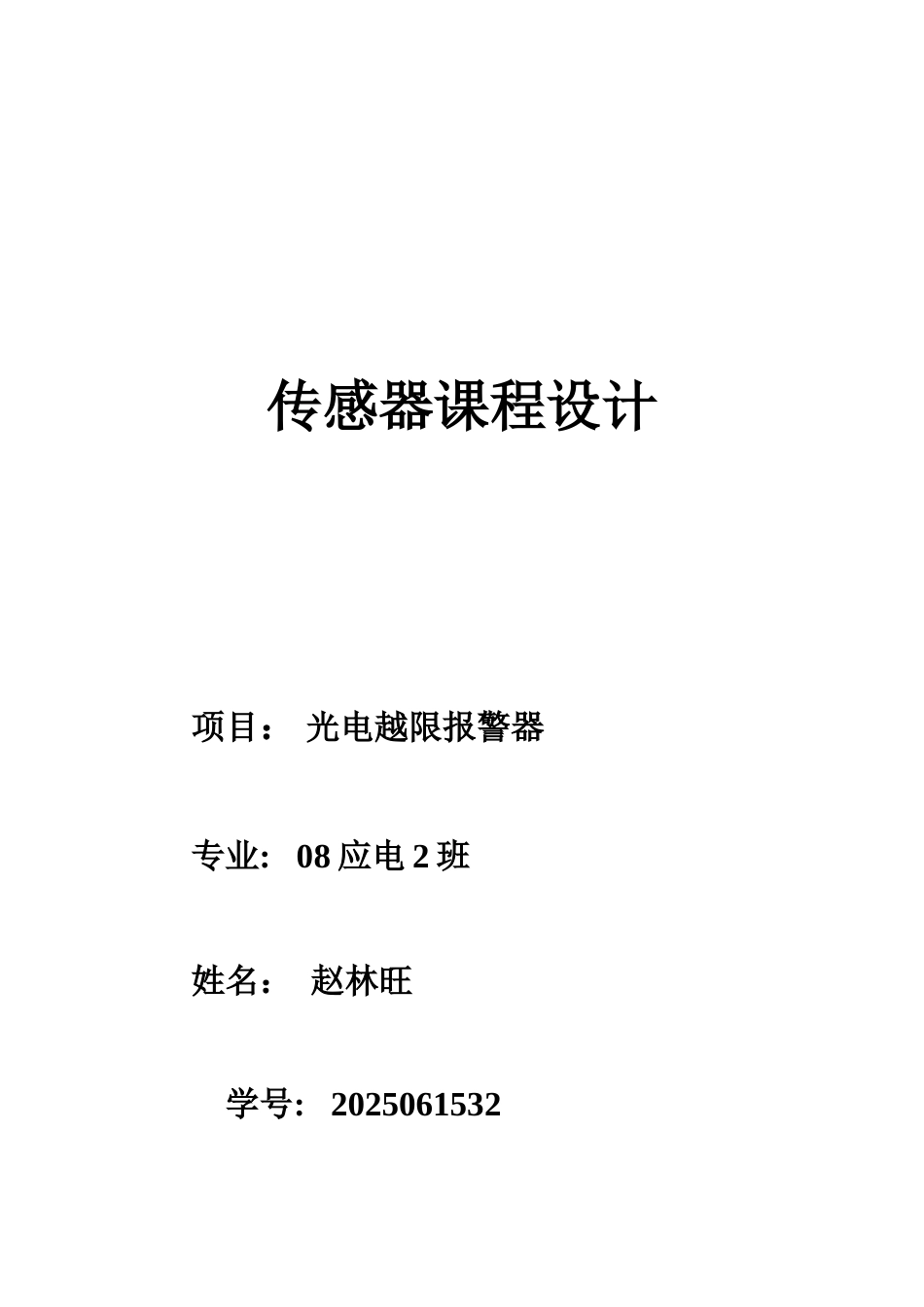

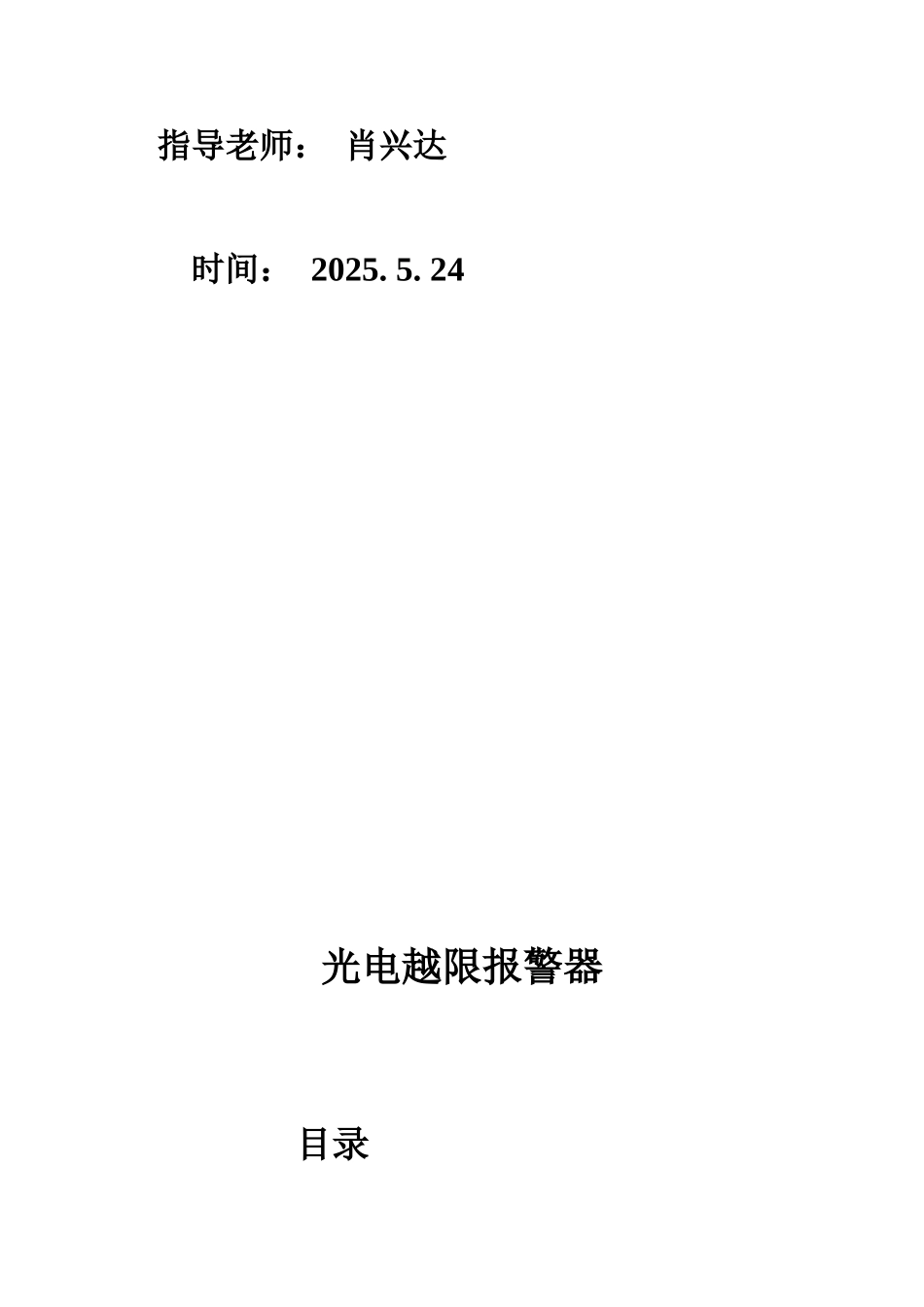

传感器课程设计 项目： 光电越限报警器 专业: 08 应电 2 班 姓名： 赵林旺 学号: 2025061532 指导老师： 肖兴达 时间： 2025. 5. 24光电越限报警器 目录第一节：绪论。1.1、概要。1.2、关键词。1.3、主要内容。1.4、主要技术指标。第二节：电路图的设计。2.1、总体方框图和总体电路设计。2.2、小方框图的设计。（1）振荡电路。（2）功放电路。（3）光电转换器电路。2.3、整机电气原理图及其工作原理。2.4、元器件选择说明以及元器件明细表。第三节:心得体会。第四节:参考文献。 第一节：绪论。1.1、摘要。在有宝贵文物及危险物品存放的场所，如有人超越规定界线，造成危险或毁坏公物。在这些场所若安装光电越限报警器，当有人超越规定的界线时，立即发出报警，就能引起人们的注意，有利于保护文物或减少事故。有用的光电越限报警器，需要有适合的光学系统，本次实训仅仅是设计电路系统。1.2、关键词。 振荡器、功率放大器、光电转换器、扬声器。1.3、主要内容。 本文设计了一种光电式越限报警器，该报警器通过感光器件把光信号转换成电信号，利用了部分模拟电路以及光电传感器等实现报警功能。本过程中对该报警器的设计采纳模块化结构，有四个模块即振荡器、振荡器功率、放大器光电转换器、扬声器。各模块功能独立，可扩充性强，具有经济利用价值。1.4、主要技术指标。 有人超越规定的界限时，在一个 1/4W，8Ω 的喇叭上发出音频（1000HZ 左右）报警信号，无人超越规定的界限时不发出信号。第二节：电路图的设计。2.1、总体方框图和总体电路设计。为了产生所需的音频信号，就必须有一个振荡器；为了有足够的功率去推动喇叭，就必须有一个功率放大器；为了用光照来进行控制，就必须用一个光电管以及与之有关的一些线路。可以用光电管线路来控制振荡器的输出是否加到功率放大器上去,这种设计下可得到的方框图。 2.2、小方框图的设计。（1）振荡电路。由运放构成正弦波振荡电路,可以产生一定频率的正弦波。正弦波振荡电路产生的音频信号可以送到后端的功放进行放大并发声报警。（2）功放电路。振荡器功放光控用三极管 T3 构成功率放大器用于放大音频信号,使喇叭发声。（3）光电转换器电路。光电转换器件可采纳普通光电管，在参考电路中用的是光电耦合器。可用开关 S 控制是否有光照，不用另置光源，这样实验比较方便。2.3、整机电气原理图及其工作原理。由运放构成正弦波振荡电路,可以产生一定频率的正弦波;光电转换器...
