全自动洗衣机的PLC控制

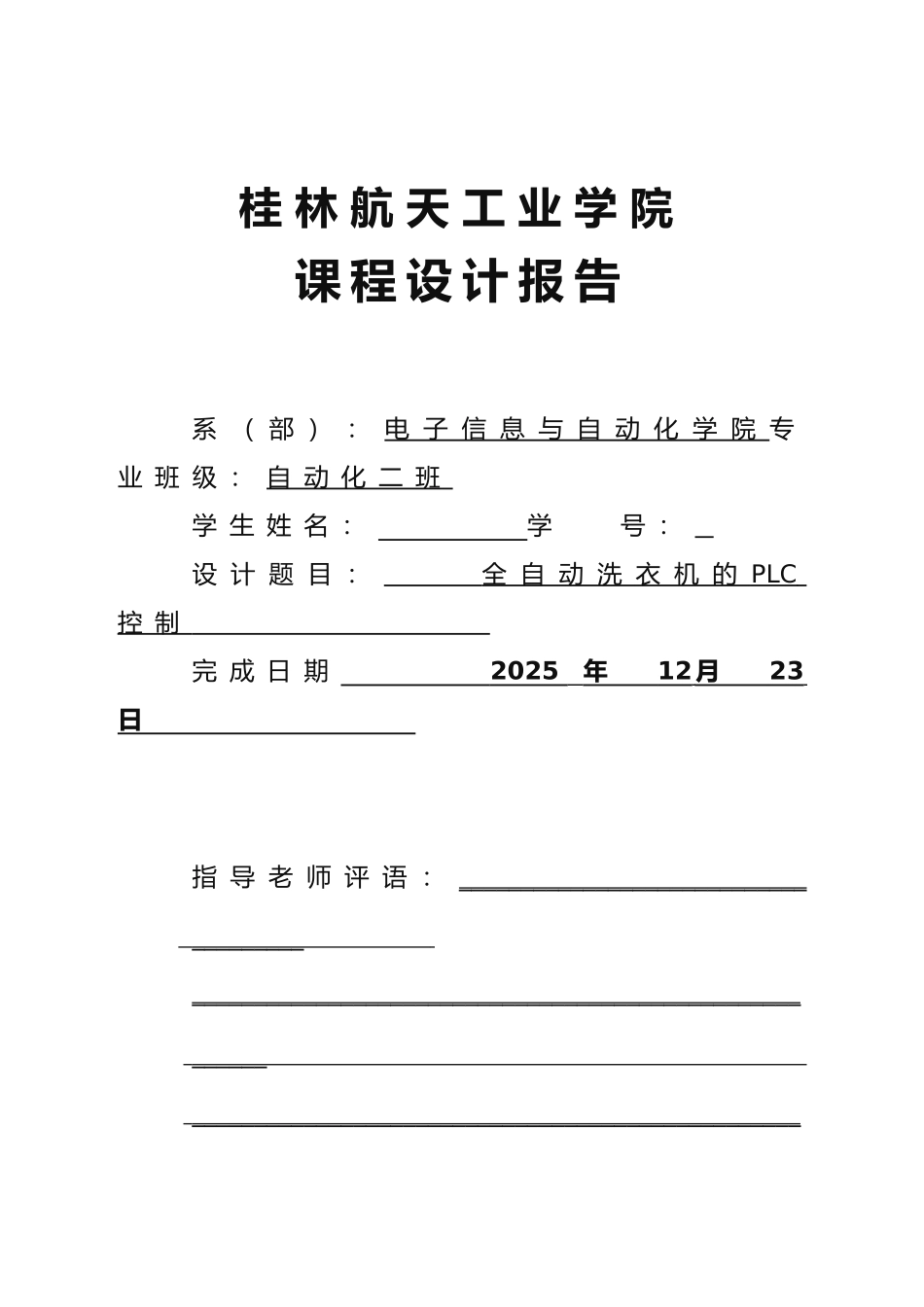

桂 林 航 天 工 业 学 院课 程 设 计 报 告 系 （ 部 ） ： 电 子 信 息 与 自 动 化 学 院 专业 班 级 ： 自 动 化 二 班学 生 姓 名 ： 学 号 ： 设 计 题 目 ： 全 自 动 洗 衣 机 的 PLC 控 制 完 成 日 期 2025 年 12 月 23 日 指 导 老 师 评 语 ： ____________________________ _________ _________________________________________________ ______ _________________________________________________ ______ 成 绩 （ 五 级 记 分 制 ） ： 指 导 老 师 （ 签 字 ） ： _____________________ 桂 林 航 天 工 业 学 院 课 程 设 计 任 务 书设 计 题 目 ： 全 自 动 洗 衣 机 的 PLC控 制学生姓名课程名称专业班级地 点起止时间设计内容该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。洗衣机的进出水由电控系统控制。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。设计参数1 、启动时开始进水，水满( 即水位到达高水位) 时停止进水并开始正转洗涤。2 、正转洗涤15 s后暂停3 s 后开始反转洗涤。反转洗涤15s 后暂停3 s后，若正、反洗涤未满3 次，则返回从正转洗涤开始的动作。若满3 次，开始排水。3 、排水后脱水，脱水10s 即完成一次从进水到脱水的工作循环过程，共三次。4 、完成了3 次大循环，则进行洗完报警。报警10s 结束全部过程，自动停机。设计进度2025.12.19 分析课题并收集材料12.20-12.21 课题程序设计及编写，验证12.22-12.23 材料整理并完成课题报告设计成果根据设计内容编写出了完整的程序，并符合设计参数，参考资料程周. 电气控制与PLC原理及应用[M].北京：电子工业出版社，2025廖常初.PLC编程及应用. 北京：机械出版社，2025弭洪涛. 可编程序控制器（PLC ）原理及应用. 北京：中国水利水电出版社，1999说明1 ．本表应在每次实施前由指导老师填写一式2 份，审批后所在系（部）和指导老师各留1 份。2 ．多名学生共用一题的，在设计内容、参数、要求等方面应有所区别。3 ．若填写内容较多可另纸附后。系 （ ...
