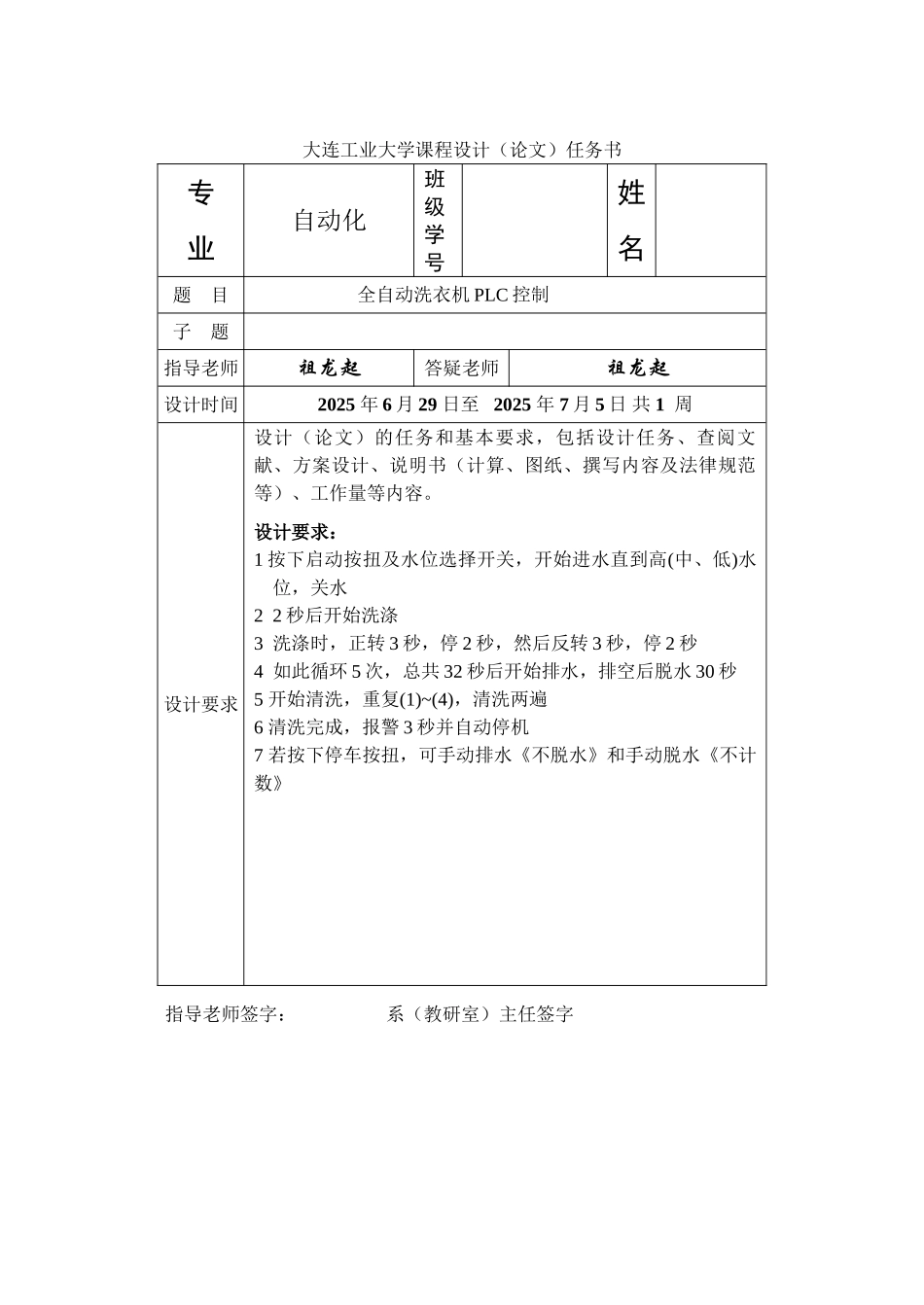

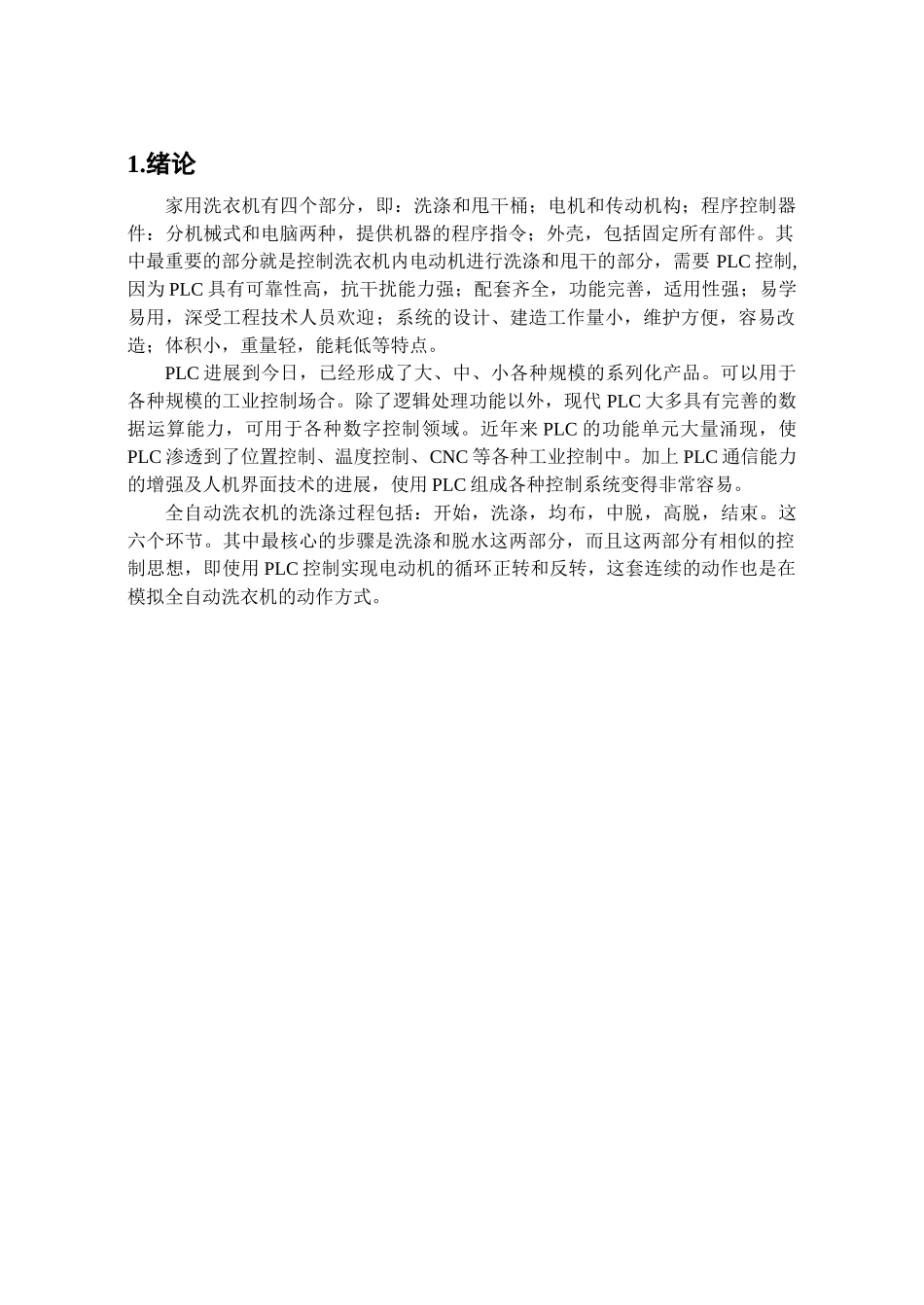

大连工业大学课程设计（论文）任务书专 业自动化班 级学号姓名题 目全自动洗衣机 PLC 控制子 题指导老师祖龙起答疑老师祖龙起设计时间2025 年 6 月 29 日至 2025 年 7 月 5 日 共 1 周设计要求设计（论文）的任务和基本要求，包括设计任务、查阅文献、方案设计、说明书（计算、图纸、撰写内容及法律规范等）、工作量等内容。设计要求：1 按下启动按扭及水位选择开关，开始进水直到高(中、低)水位，关水2 2 秒后开始洗涤3 洗涤时，正转 3 秒，停 2 秒，然后反转 3 秒，停 2 秒4 如此循环 5 次，总共 32 秒后开始排水，排空后脱水 30 秒5 开始清洗，重复(1)~(4)，清洗两遍6 清洗完成，报警 3 秒并自动停机7 若按下停车按扭，可手动排水《不脱水》和手动脱水《不计数》指导老师签字： 系（教研室）主任签字目录1.绪论...................................................................................................................- 1 -2.1 洗衣机工作流程图..................................................................................- 2 -2.2 控制功能.................................................................................................- 4 -3.1 控制电机主电路......................................................................................- 5 -3.2 电机拖动.................................................................................................- 5 -3.3 保护措施.................................................................................................- 7 -3.4 PLC 类型选择...........................................................................................- 7 -3.5 I/O 模块及点数.......................................................................................- 8 -3.6 PLC 控制电路设计.................................................................................- 10 -3.7 线圈保护装置........................................................................................- 10 -4.1 编程软件...............................................................................................- 12 -4.2 程序步骤说明..........
