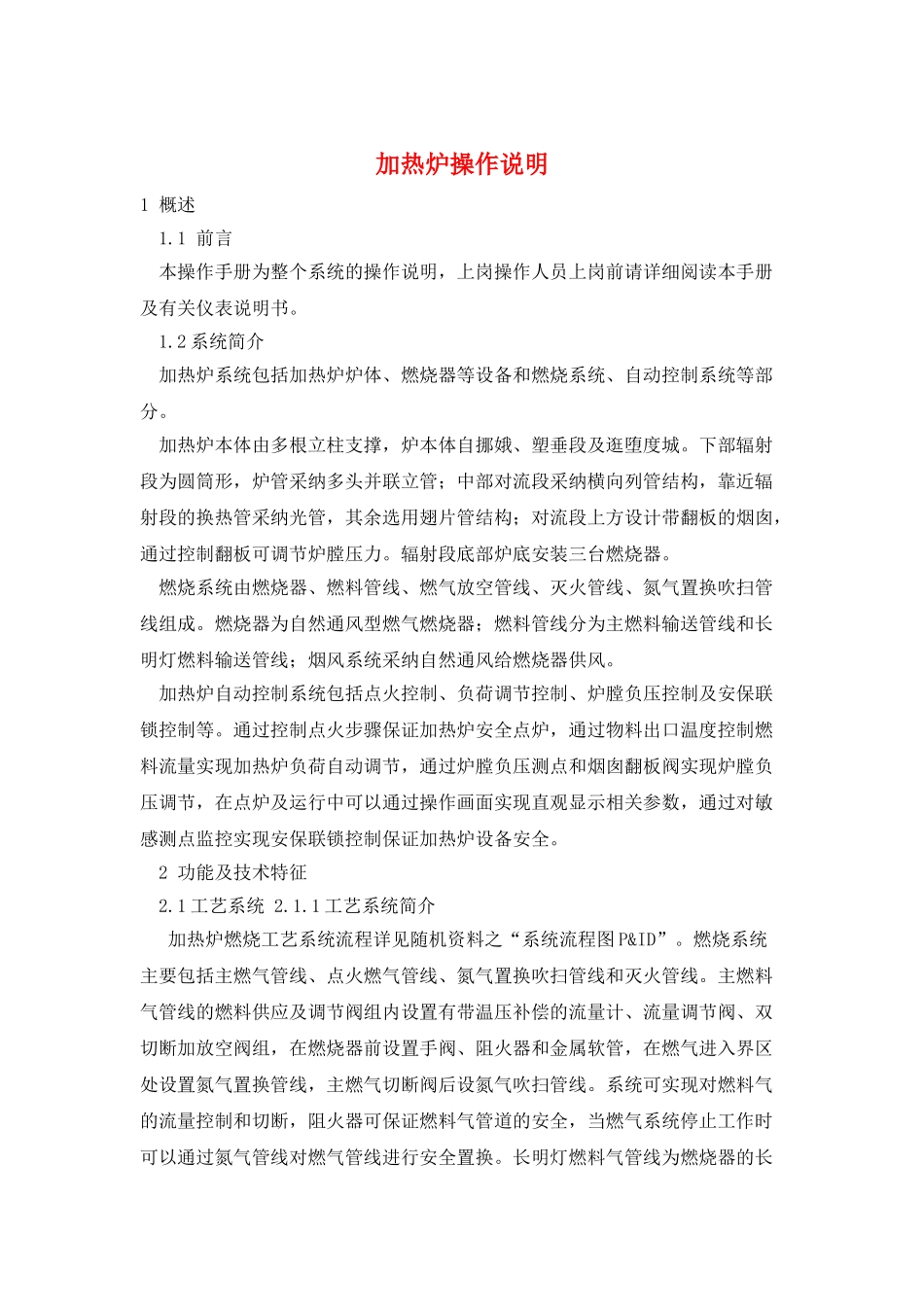

加热炉操作说明1 概述 1.1 前言 本操作手册为整个系统的操作说明，上岗操作人员上岗前请详细阅读本手册及有关仪表说明书。 1.2 系统简介 加热炉系统包括加热炉炉体、燃烧器等设备和燃烧系统、自动控制系统等部分。 加热炉本体由多根立柱支撑，炉本体自挪娥、塑垂段及逛堕度城。下部辐射段为圆筒形，炉管采纳多头并联立管；中部对流段采纳横向列管结构，靠近辐射段的换热管采纳光管，其余选用翅片管结构；对流段上方设计带翻板的烟囱，通过控制翻板可调节炉膛压力。辐射段底部炉底安装三台燃烧器。 燃烧系统由燃烧器、燃料管线、燃气放空管线、灭火管线、氮气置换吹扫管线组成。燃烧器为自然通风型燃气燃烧器；燃料管线分为主燃料输送管线和长明灯燃料输送管线；烟风系统采纳自然通风给燃烧器供风。 加热炉自动控制系统包括点火控制、负荷调节控制、炉膛负压控制及安保联锁控制等。通过控制点火步骤保证加热炉安全点炉，通过物料出口温度控制燃料流量实现加热炉负荷自动调节，通过炉膛负压测点和烟囱翻板阀实现炉膛负压调节，在点炉及运行中可以通过操作画面实现直观显示相关参数，通过对敏感测点监控实现安保联锁控制保证加热炉设备安全。 2 功能及技术特征 2.1 工艺系统 2.1.1 工艺系统简介 加热炉燃烧工艺系统流程详见随机资料之“系统流程图 P&ID”。燃烧系统主要包括主燃气管线、点火燃气管线、氮气置换吹扫管线和灭火管线。主燃料气管线的燃料供应及调节阀组内设置有带温压补偿的流量计、流量调节阀、双切断加放空阀组，在燃烧器前设置手阀、阻火器和金属软管，在燃气进入界区处设置氮气置换管线，主燃气切断阀后设氮气吹扫管线。系统可实现对燃料气的流量控制和切断，阻火器可保证燃料气管道的安全，当燃气系统停止工作时可以通过氮气管线对燃气管线进行安全置换。长明灯燃料气管线为燃烧器的长明灯提供燃气，气源来自主燃气管线，长明灯火焰稳定燃烧，从而保证主火焰被可靠引燃，长明灯管线设置双切断加放空阀组可通过程序控制燃料气的供应，并在长明灯火焰熄灭时及时切断燃气，保证系统安全。 燃料气燃烧需要的助燃风靠炉膛负压形成的自然通风提供，通过烟囱的烟道挡板阀控制炉膛负压在-20——-40Pa 范围内，再利用燃烧器前设置的手动翻板阀调节燃烧器助燃风大小。 2.1.2 技术参数 加热炉技术参数操作和设计条件见“附表 1”。 2.1.3 主要设备 加热炉系统主要设备见“附表 2”。 2.2 仪表控制系统 2.2.1 ...
