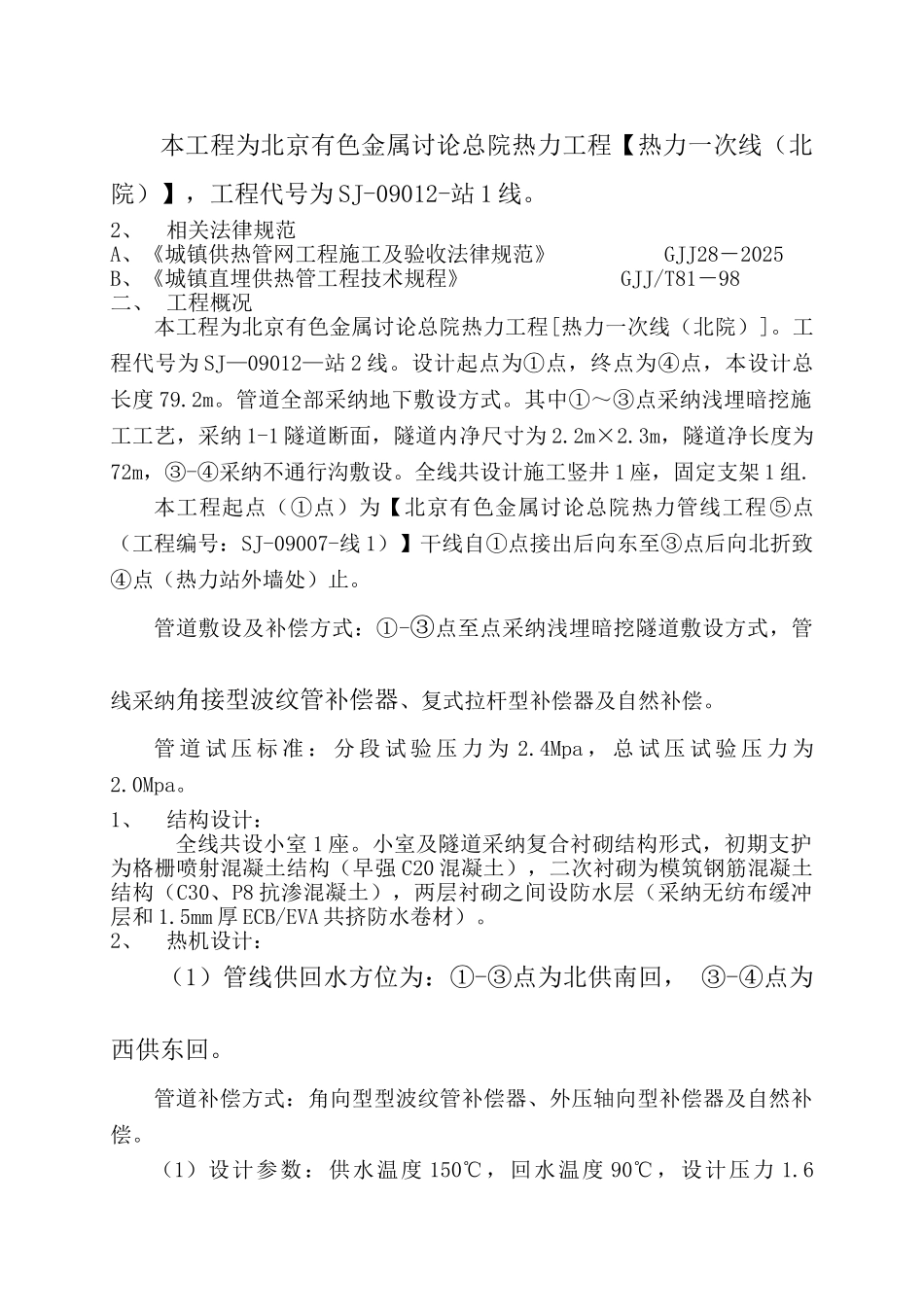

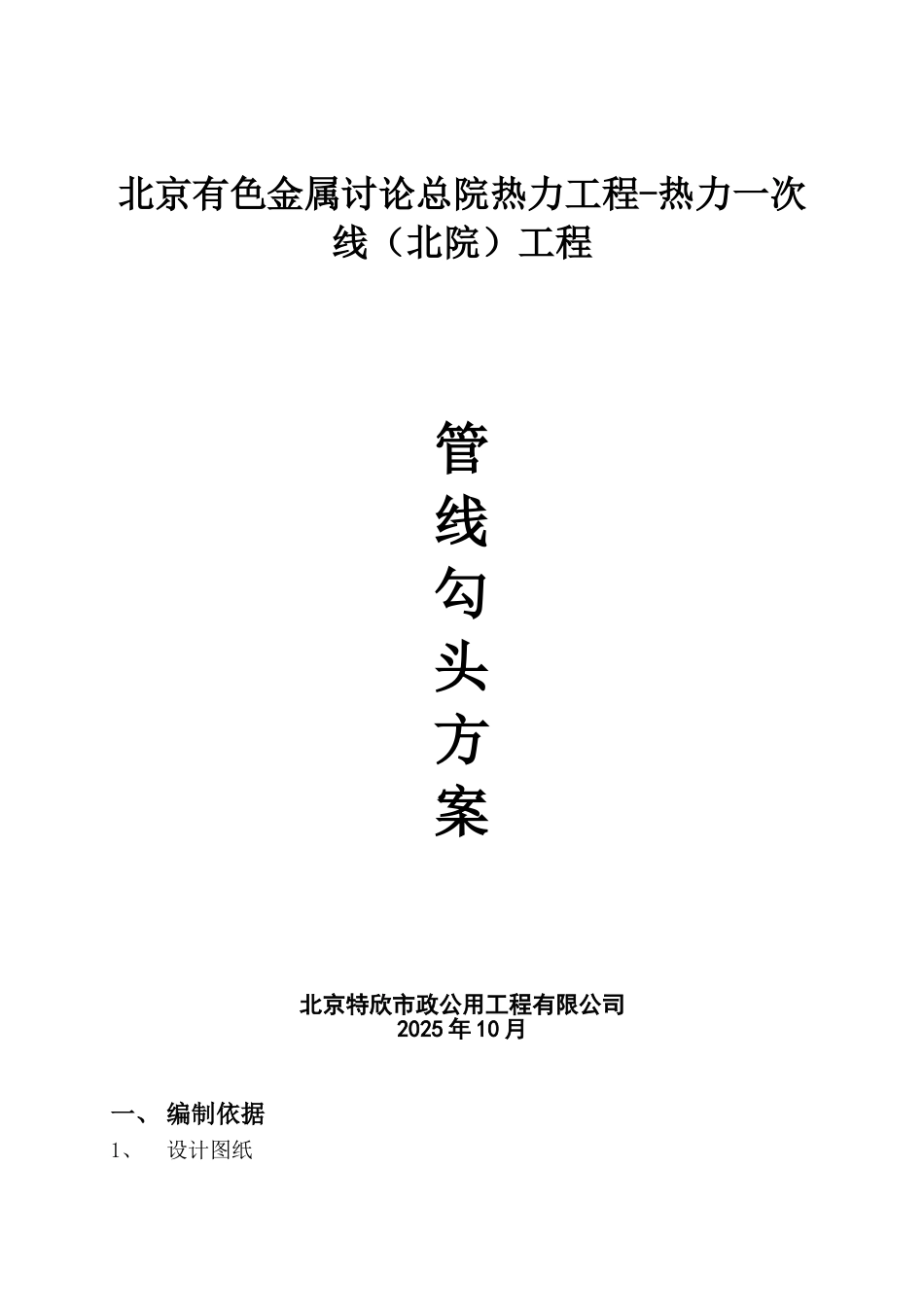

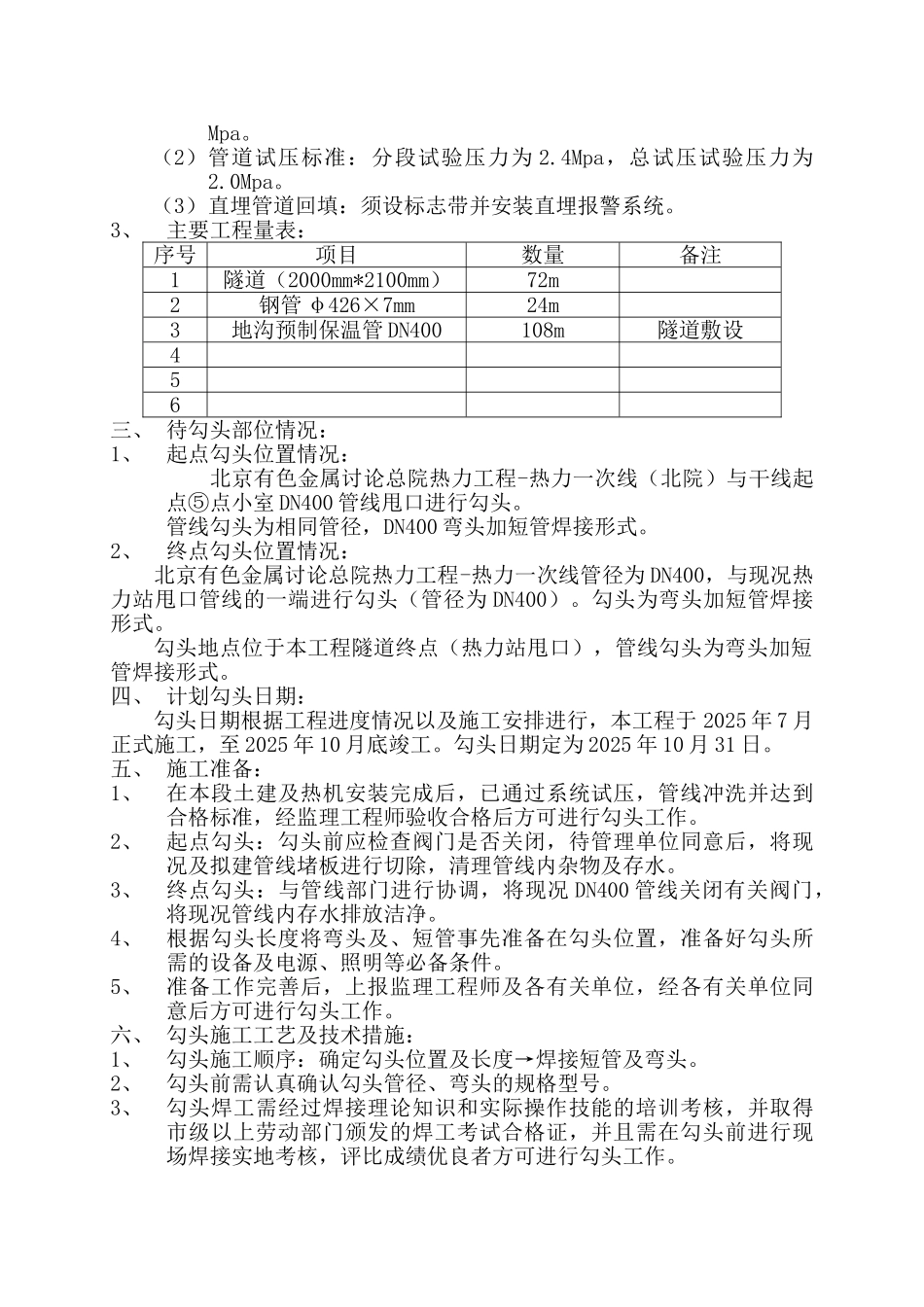

北京有色金属讨论总院热力工程-热力一次线（北院）工程管线勾头方案北京特欣市政公用工程有限公司2025 年 10 月一、 编制依据1、设计图纸本工程为北京有色金属讨论总院热力工程【热力一次线（北院）】，工程代号为 SJ-09012-站 1 线。2、相关法律规范A、《城镇供热管网工程施工及验收法律规范》 GJJ28－2025B、《城镇直埋供热管工程技术规程》 GJJ/T81－98二、 工程概况本工程为北京有色金属讨论总院热力工程[热力一次线（北院）]。工程代号为 SJ—09012—站 2 线。设计起点为①点，终点为④点，本设计总长度 79.2m。管道全部采纳地下敷设方式。其中①～③点采纳浅埋暗挖施工工艺，采纳 1-1 隧道断面，隧道内净尺寸为 2.2m×2.3m，隧道净长度为72m，③-④采纳不通行沟敷设。全线共设计施工竖井 1 座，固定支架 1 组.本工程起点（①点）为【北京有色金属讨论总院热力管线工程⑤点（工程编号：SJ-09007-线 1）】干线自①点接出后向东至③点后向北折致④点（热力站外墙处）止。管道敷设及补偿方式：①-③点至点采纳浅埋暗挖隧道敷设方式，管线采纳角接型波纹管补偿器、复式拉杆型补偿器及自然补偿。管 道 试 压 标 准 ： 分 段 试 验 压 力 为 2.4Mpa ， 总 试 压 试 验 压 力 为2.0Mpa。1、结构设计：全线共设小室 1 座。小室及隧道采纳复合衬砌结构形式，初期支护为格栅喷射混凝土结构（早强 C20 混凝土），二次衬砌为模筑钢筋混凝土结构（C30、P8 抗渗混凝土），两层衬砌之间设防水层（采纳无纺布缓冲层和 1.5mm 厚 ECB/EVA 共挤防水卷材）。2、热机设计：（1）管线供回水方位为：①-③点为北供南回， ③-④点为西供东回。管道补偿方式：角向型型波纹管补偿器、外压轴向型补偿器及自然补偿。（1）设计参数：供水温度 150℃，回水温度 90℃，设计压力 1.6 Mpa。（2）管道试压标准：分段试验压力为 2.4Mpa，总试压试验压力为2.0Mpa。（3）直埋管道回填：须设标志带并安装直埋报警系统。3、主要工程量表：序号项目数量备注1隧道（2000mm*2100mm）72m2钢管 φ426×7mm 24m3地沟预制保温管 DN400 108m隧道敷设456三、 待勾头部位情况：1、起点勾头位置情况： 北京有色金属讨论总院热力工程-热力一次线（北院）与干线起点⑤点小室 DN400 管线甩口进行勾头。管线勾头为相同管径，DN400 弯头加短管焊接形式。2、终点勾头位置情况：北京有色金属讨论总院热力工程-热力一次线管径为 D...
