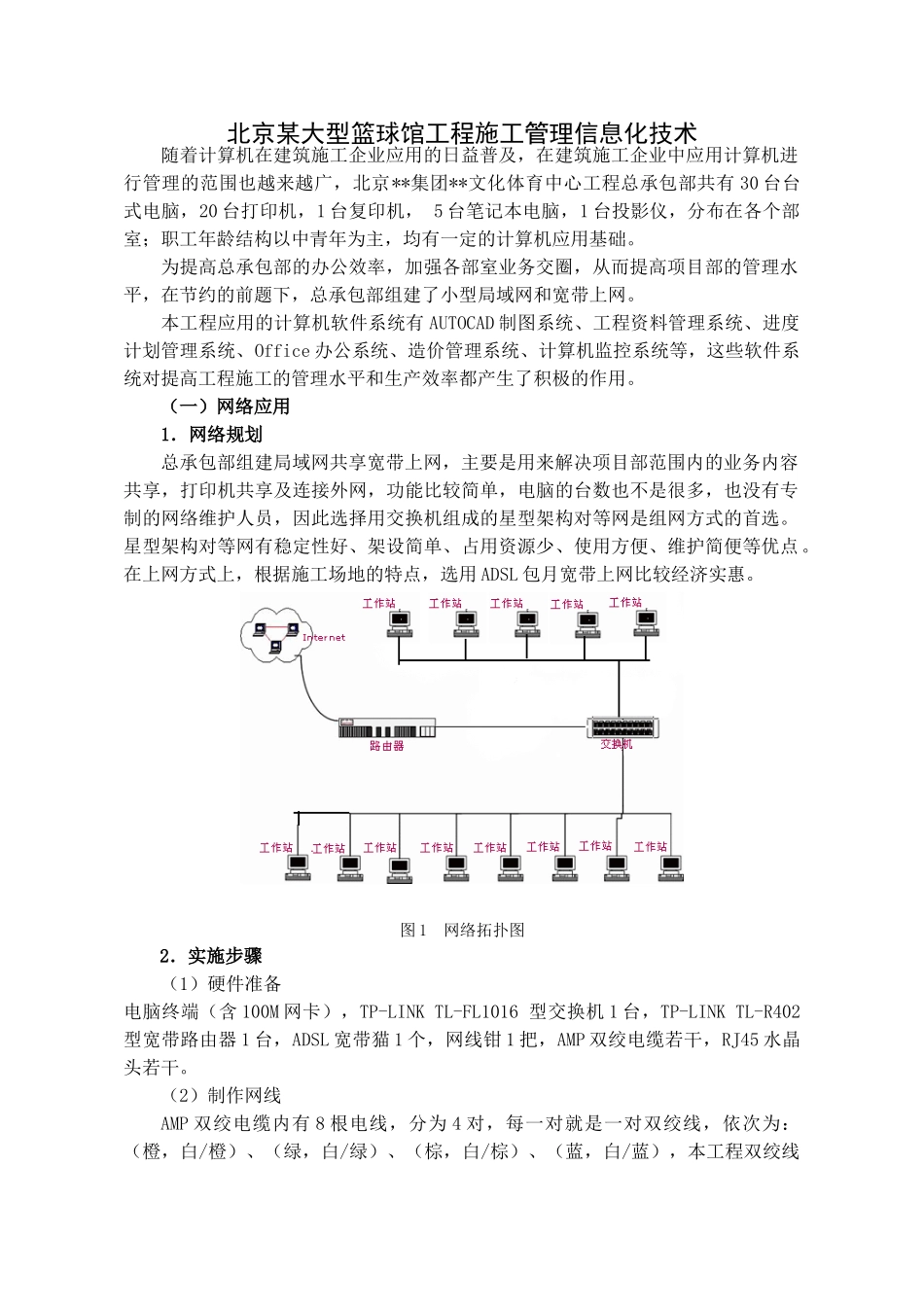

北京某大型篮球馆工程施工管理信息化技术随着计算机在建筑施工企业应用的日益普及，在建筑施工企业中应用计算机进行管理的范围也越来越广，北京**集团**文化体育中心工程总承包部共有 30 台台式电脑，20 台打印机，1 台复印机， 5 台笔记本电脑，1 台投影仪，分布在各个部室；职工年龄结构以中青年为主，均有一定的计算机应用基础。为提高总承包部的办公效率，加强各部室业务交圈，从而提高项目部的管理水平，在节约的前题下，总承包部组建了小型局域网和宽带上网。本工程应用的计算机软件系统有 AUTOCAD 制图系统、工程资料管理系统、进度计划管理系统、Office 办公系统、造价管理系统、计算机监控系统等，这些软件系统对提高工程施工的管理水平和生产效率都产生了积极的作用。（一）网络应用1．网络规划总承包部组建局域网共享宽带上网，主要是用来解决项目部范围内的业务内容共享，打印机共享及连接外网，功能比较简单，电脑的台数也不是很多，也没有专制的网络维护人员，因此选择用交换机组成的星型架构对等网是组网方式的首选。星型架构对等网有稳定性好、架设简单、占用资源少、使用方便、维护简便等优点。在上网方式上，根据施工场地的特点，选用 ADSL 包月宽带上网比较经济实惠。 图 1 网络拓扑图2．实施步骤（1）硬件准备电脑终端（含 100M 网卡），TP-LINK TL-FL1016 型交换机 1 台，TP-LINK TL-R402型宽带路由器 1 台，ADSL 宽带猫 1 个，网线钳 1 把，AMP 双绞电缆若干，RJ45 水晶头若干。（2）制作网线AMP 双绞电缆内有 8 根电线，分为 4 对，每一对就是一对双绞线，依次为：（橙，白/橙）、（绿，白/绿）、（棕，白/棕）、（蓝，白/蓝），本工程双绞线用于电脑和交换机连接，按下列顺序排线：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝。线序见下图：根据离交换机的远近，截取电缆，然后双绞线剥线器将双绞线的外皮除去 3cm 左右，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约 15mm 的长度，并铰齐线头，将双绞线的每一根线依序放入 RJ45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。确定双绞线的每根线已经放置正确之后，就可以用 RJ45 压线钳压接 RJ45 接头。这样 RJ-45 头就制作完成了。最后用测试仪测试一下通断性。（3）布置电缆布置电缆力求干净，有序。在电缆的两端贴上标签，注明终端名称，便于检修。电缆沿室内墙脚布置，一端插在交换机上，一端插到电...
